8 DÉCHIQUETEUSE DE 6 POUCES
ASSEMBLAGE
2.6 INSTALLATION DE LA GOULOTTE D’ALIMENTATION
MODÈLES CONFORMES AUX NORMES HORS CE (SANS BARRE DE SÉCURITÉ)
1. Montez la trémie d’alimentation (1) sur le corps de la déchiqueteuse à l’aide de huit boulons de carrosserie (2) de 3/8 x 1-1/4
po., deux boulons de carrosserie (4) de 3/8 x 1 po. et d’écrous de sécurité nylock de 3/8 po et de rondelles plates. Aux deux
emplacements des boulons supérieurs et inférieurs, insérez les boulons de l’intérieur du carter du rouleau d’alimentation. Les six
autres boulons se montent sur les brides externes du carter du rouleau d’alimentation et de la trémie d’alimentation. Un étrier
revêtu (3) est boulonné sur le corps de la déchiqueteuse au niveau du trou de montage inférieur. Il faut retirer cet étrier et ce
boulon puis le refixer sur la trémie d'alimentation dans la même position. Ne le serrez pas encore à fond.
2. Montez le support de la trémie sur le châssis de la déchiqueteuse à l’aide de deux boulons de carrosserie de 3/8 x 1 po, un
boulon de carrosserie de 3/8 x 1-1/4 po et rondelles et de deux écrous de sécurité nylock.
3. Montez le support de la trémie (5) sur la charnière de la trémie d’alimentation en enlevant le boulon à tête hexagonale (6) de 3/8
x 1-1/4 po existant ainsi que la rondelle et l’écrou, puis remettez-les au même endroit pour fixer le support de la trémie.
4. À présent reprenez et serrez à fond les boulons et les écrous qui attachent la trémie d’alimentation au carter.
5. Raccordez les fils provenant de la trémie d’alimentation aux connecteurs situés en-dessous du carter du rouleau d’alimentation
de la déchiqueteuse. La couleur des attaches de câble sur les fils de la déchiqueteuse indiquent à quels fils ils doivent être
raccordés.

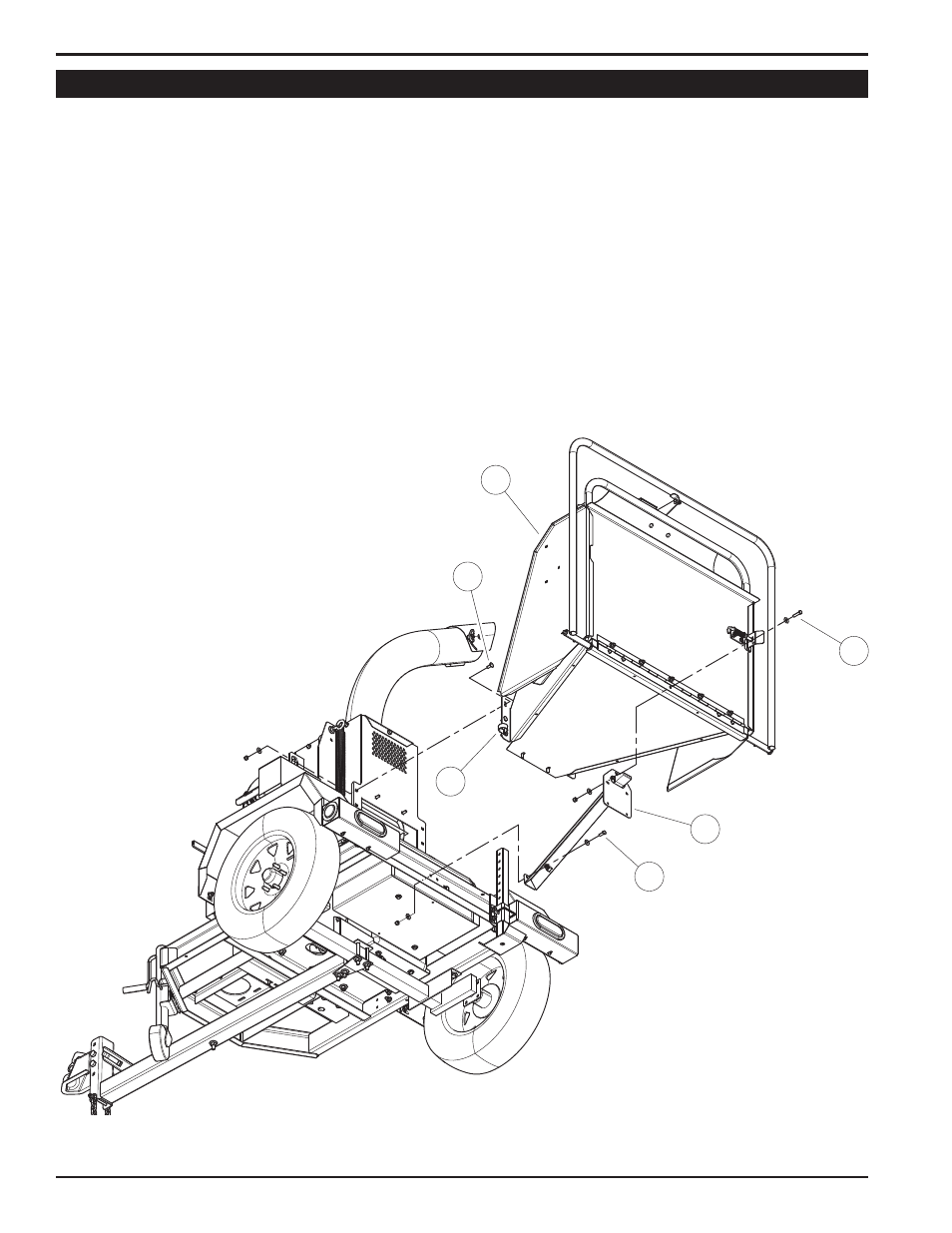

Figure 2.8, Installation de la Goulotte D'Alimentation (Non conforme aux normes CE)
1
2
3
4
5
6
