Echo Bear Cat CH6730H - Manuel (Page 10)

6 DÉCHIQUETEUSE DE 6 POUCES
Partie
ASSEMBLAGE
2
2.1 FIXATION DES ROUES DE LA REMORQUE
2.2 FIXATION DU CRIC ET DE L’ATTLAGE DE LA REMORQUE
1. Sortez la déchiqueteuse de son emballage d’expédition.
Placez-la sur une surface horizontale avant de tenter de
l’assembler. Consultez le tableau des couples de serrage
des boulons et des vis à la fin du manuel.
2. Levez la remorque à plusieurs centimètres au-dessus du sol
à l’aide d’un treuil ou d’un cric. Veillez à soutenir solidement
la déchiqueteuse.
3. Maintenez une des roues contre un des moyeux et alignez les
trous des boulons de roue sur ceux des boulons de moyeu.
Vissez les écrous (se trouvant dans le sac de pièces) sur
les boulons de roue et serrez-les à un couple de 100 lb-pi.
Effectuez ce serrage suivant une configuration en croix.
Procédez de même sur l’autre roue.
4. Vérifiez le serrage des boulons de roue après les 966 premiers
kilomètres (600 miles) puis tous les mois par la suite.
MODÈLES NON CONFORMES AUX NORMES CE
1. Placez le cric (1) sur le châssis à l’emplacement de montage
et insérez un anneau élastique pour le fixer.
2. Fixez le support d’accouplement (2) sur l’organe d’attelage
(3) à l’aide de deux boulons de 5/8 x 4 1/2 po (4) et
d’écrous Centerlock; serrez à un couple de 150 pi-lb. Fixez
l’accouplement de 2 po (5) sur son support à l’aide de deux
boulons de 1/2 x 4 po (6) et d’écrous Centerlock. Serrez à
un couple de 75 pi-lb.
3. Glissez l’organe d’attelage jusqu’à l’essieu. Fixez l’organe
d’attelage sur l’essieu avec les deux plaques de sécurité
(7) à l’aide de quatre boulons hexagonaux de 1/2 x 4 1/2 po
(8), de rondelles et d’écrous. Serrez à un couple de 75 pi-lb.
4. Par le dessous, insérez un boulon hexagonal de 1/2 x 4 po
(6) dans le trou du milieu de l'organe d'attelage et l'avant du
châssis. Fixez à l’aide d’une rondelle et d’un écrou de 1/2
po, et serrez à un couple de 75 pi-lb.
MODÈLES CONFORMES AUX NORMES CE
1. La place prise (1) sur le bâti à l'emplacement de montage et
jonc d'insertion à sécuriser.
2. Glisser le pôle d'attelage (2) jusqu'à l'essieu. Centre attelage
pôle sur l'essieu. Fixez le pôle d'attelage à l'essieu avec
deux plaques de sécurité (6) à l'aide de quatre 1/2 x 3-1/4
"boulons à tête hexagonale (5), des rondelles et des écrous.
Couple de 75 lb-pi.
3. Sangle de sécurité (3) et deux cales à l'avant du châssis
avec deux vis "3/8 (4). Serrer jusqu'à 30 lb-pi. Voir Figure
2.2 pour plus de détails.

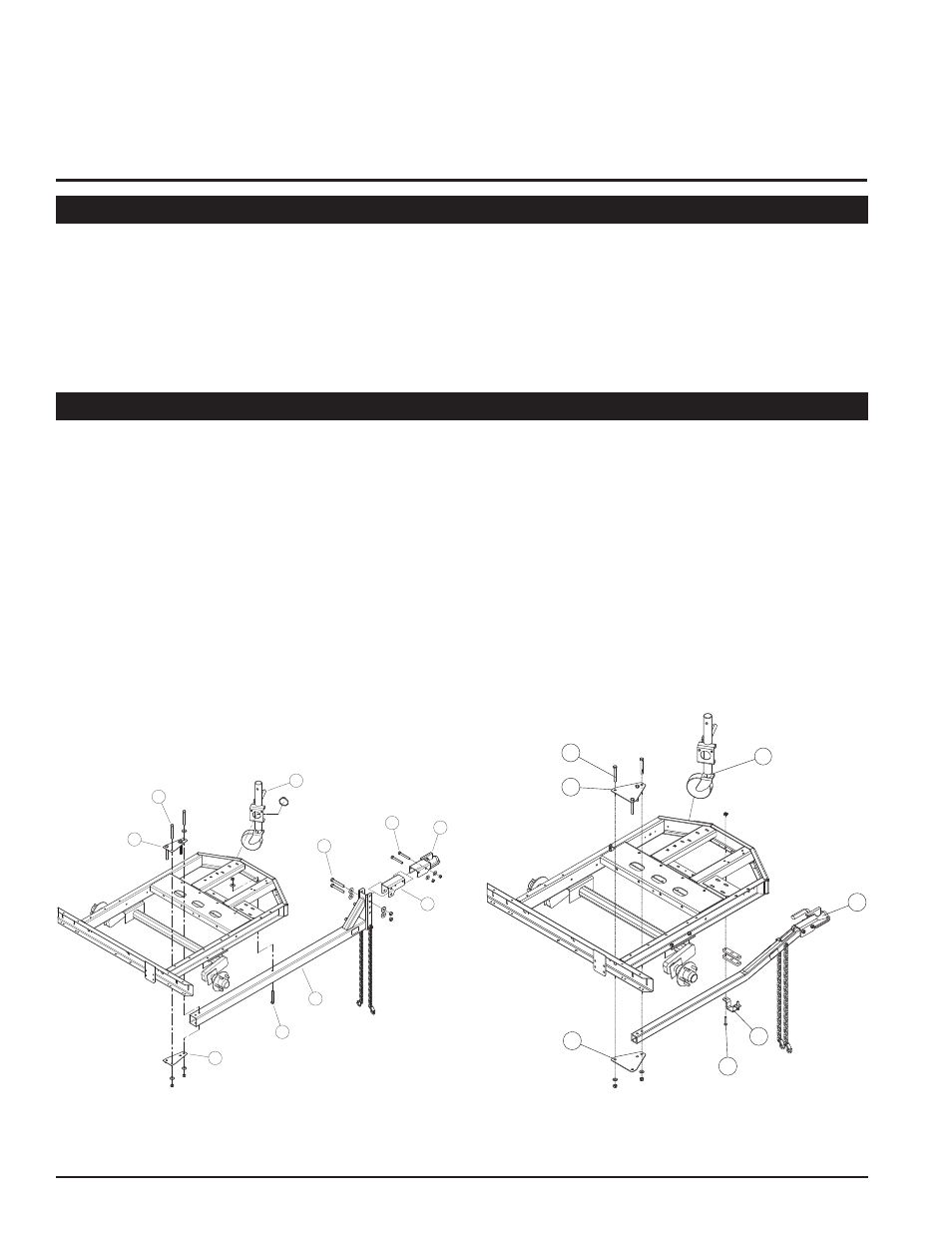

Figure 2.1, Attelage - Non conforme aux normes CE Figure 2.2, Attelage - Conforme aux normes CE
1
2
3
4
5
6
7
7
8
6
2
1
6
6
5
3
4
