DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT 18
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU D’EFFECTUER LE SERVICE DE TOUTE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ÉNERGIE, DÉSEMBRAYEZ
L’HYDRAULIQUE, OUVREZ L’ÉCRAN DE PROTECTION ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES MOBILES SONT VENUES À UN REPOS COMPLET.
AVERTISSEMENT

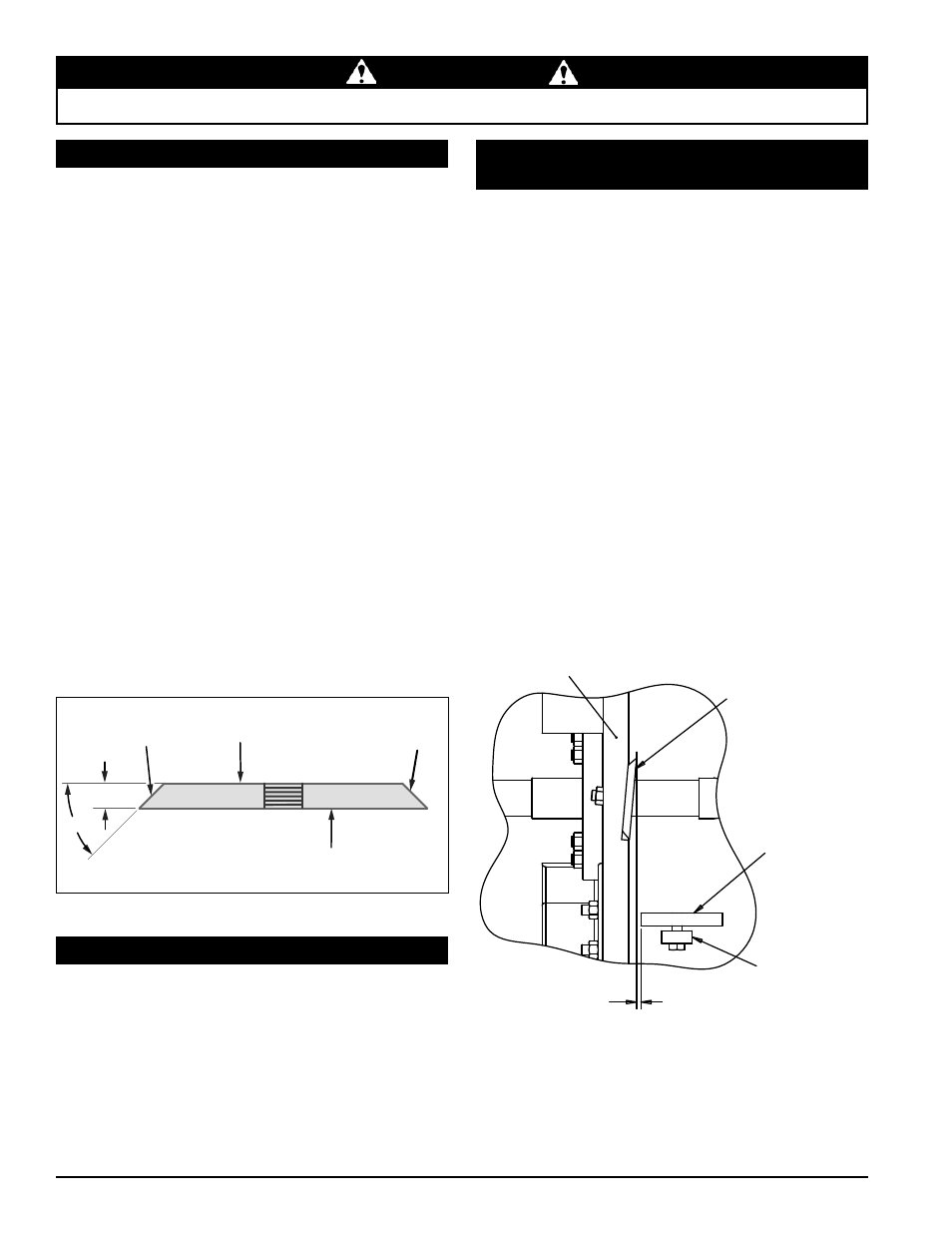

Figure 5.2 – Surfaces de lame de déchiquetage
Les lames de déchiquetage doivent présenter un dégagement
de 1/16 à 1/8 po. par rapport au bloc de déchiqueteuse situé
directement sous la trémie de la déchiqueteuse (Figure 5.3).
Pour ajuster le dégagement de lame, procédez de la manière
suivante:
1. Retirez les deux boulons de 3/8” fixant le couvercle d’accès
sur le bâti principal. basculez le couvercle d’accès pour
obtenir accès à l’enclume.
2. Desserrez les trois boulons de ½ pouce qui retiennent
l’enclume de la déchiqueteuse sur le bâti.
3. Mesurez le dégagement entre les lames de déchiquetage
et l’enclume de déchiquetage à partir de l’intérieur du bâti.
Ajustez vers l’intérieur ou l’extérieur jusqu’à la mesure
désirée.
4. Vérifiez le dégagement sur toutes les lames.
5. Serrez les boulons sur l’enclume de déchiquetage au couple
de 75 pi-lb et recommencez l’opération.
6. Si le bord de l’enclume de déchiquetage est endommagé
ou usé inégalement, retirez les trois boulons qui retiennent
l’enclume et utilisez l’un des trois autres bords. Ajustez pour
obtenir la mesure correcte.
1. Installez le verrou de disque (Section 5.2). Le disque est
maintenant empêché pour installer les lames.
2. Placez une lame sur le disque et fixez-la à l’aide de la visserie
d’origine. Serrez les boulons à 120 pi-lb (162 Nm). Procédez
de même pour l’autre lame.
3. Abaissez le couvercle d’accès et le fixez sur le bâti de
déchiqueteuse en utilisant deux boulons de retenue de
3/8”.
4. Retirez le verrou de disque.
5.5 AIGUISAGE DES LAMES
Figure 5.3, Dégagement Lame de déchiqueteuse/Enclume
ENCLUME
LAME DE
ROTOR
ENTRETOISE
1/16” - 1\8”
DÉCHIQUETEUSE
D’ENCLUME
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
1. N’aiguisez et ne meulez jamais les surfaces de montage
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
2. Meulez à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés
(Figure 5.2.). Assurez-vous qu’un certain type d’appareil
fixe est utilisé pour maintenir correctement la lame à l’angle
correct.
3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
4. Utilisez des temps de meulage courts et refroidissez avec de
l’eau ou un certain type de liquide de refroidissement.
5. Aiguisez une quantité égale de chaque lame pour maintenir
l’équilibre du disque.
6. De petites imperfections comme des entailles et des bavures
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
7. Pour les lames qui ont été aiguisées à maintes reprises,
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
45˚
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
.50”
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
5.6 INSTALLATION DES LAMES
5.7 RÉGLAGE DU DÉGAGEMENT DES
LAMES DE LA DÉCHIQUETEUSE
