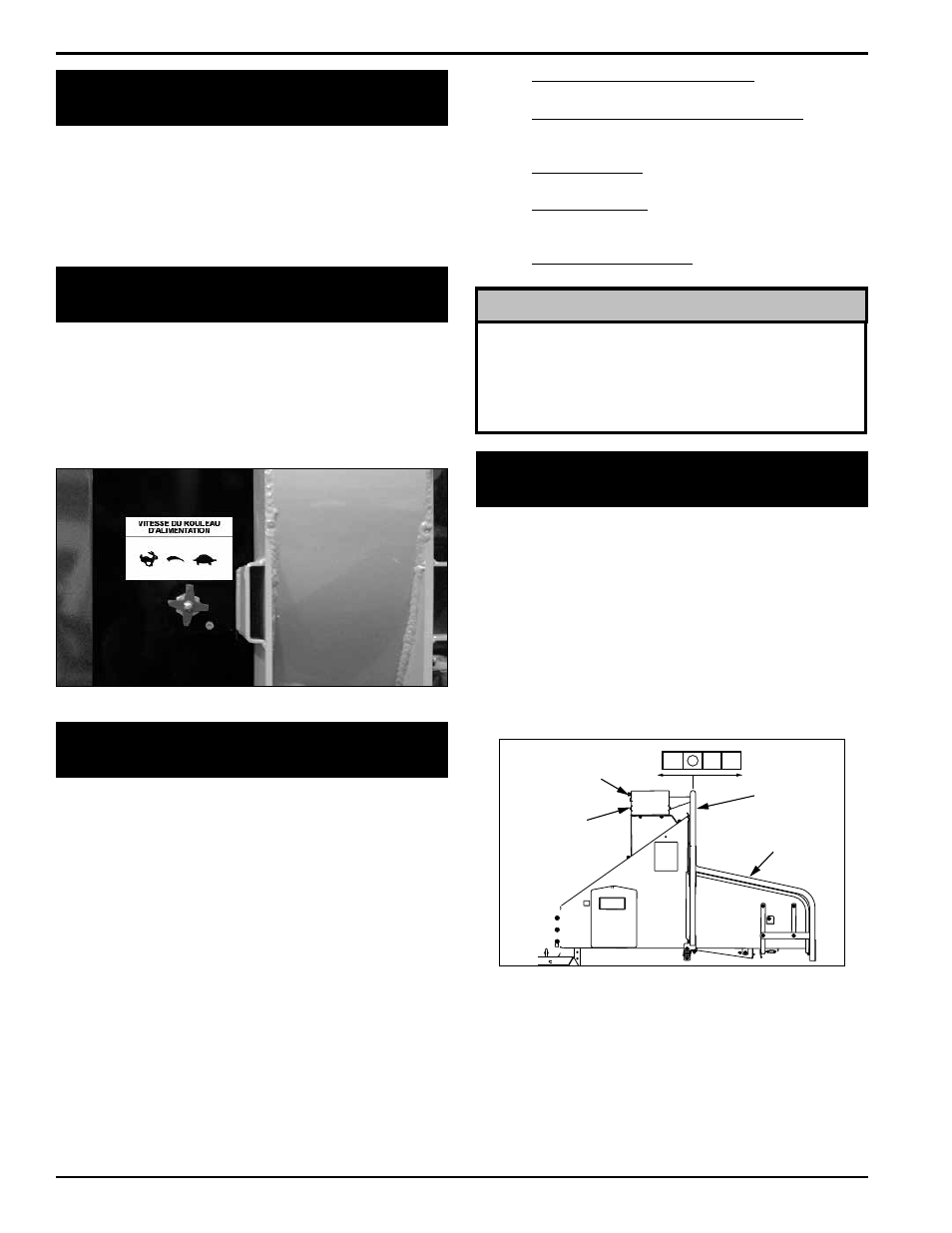

DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT 14
FONCTIONNEMENT
4.6 RELEVER/ABAISSER LE COUVERCLE
D’ACCÈS
1. Faites tourner la trémie de décharge de sorte qu’elle soit
parallèle au couvercle d’accès.
2. Enlevez les deux boulons 3/8” x 1-1/4”, écrous et rondelles
fixant le couvercle d’accès sur le bâti de la déchiqueteuse.
3. Après avoir abaissé le couvercle d’accès, fixez le couvercle
d’accès sur le bâti de la déchiqueteuse en utilisant deux
boulons 3/8” x 1-14”, écrous et rondelles.
La commande de vitesse du rouleau d’alimentation est utilisée
pour permettre à l’opérateur d’avoir une meilleure commande du
matériau introduit dans la déchiqueteuse.
Pour avoir un déchiquetage optimal, on recommande que le
rouleau d’alimentation fonctionne à un débit plus rapide pour
les petites branches et à un débit plus lent pour les grosses
branches.
4.7 COMMANDE DE VITESSE DU
ROULEAU D’ALIMENTATION
Figure 4.2, Commande de vitesse du rouleau d’alimentation
4.8 CONTRÔLEUR D’ALIMENTATION DE
LA DÉCHIQUETEUSE
Les capteurs du disque et de la barre de commande du
rouleau d’alimentation doivent être réglés avec l’écart correct,
sinon la déchiqueteuse ne fonctionnera pas. Réglez l’écart à
1/32 po (l’épaisseur d’une carte de crédit). Le capteur clignote
à chaque rotation du disque de la déchiqueteuse si l’écart est
réglé correctement.
REMARQUE
4.9 BARRA DE COMMANDE DU ROULEAU
D'ALIMENTACIÓN
Cette machine est équipée d’un contrôleur Plus 1. Ce dispositif
contrôle la vitesse du disque de la déchiqueteuse et règle le
rouleau d’alimentation.
Lorsque la vitesse du disque de la déchiqueteuse tombe en-
dessous d’une plage prédéfinie, le rouleau d’alimentation
s’arrête automatiquement pour permettre au disque de la
déchiqueteuse de traiter les matières végétales.
Lorsque le disque de la déchiqueteuse reprend sa vitesse
de déchiquetage, le rouleau d’alimentation se réenclenche
automatiquement.
Fonction « Essayer à nouveau » : Si le rouleau d’alimentation
s’obstrue, le contrôleur inverse momentanément le rouleau
pour permettre d’enlever l’obstruction. Le contrôleur réen-
clenche alors le rouleau d’alimentation et l’alimentation des
matières végétales reprend.
Si ce cycle se poursuit, retirez ou repositionnez les matières
végétales à la main.
N’oubliez pas d’affûter les lames fréquemment afin de faci-
liter le passage des matières végétales.
Le témoin de contrôle clignotera de différentes couleurs
pour afficher les codes suivants (voir la section 6 pour
plus de détails) :
• Vitesse de fonctionnement normale : Le témoin vert fixe
indique que le moteur a atteint son plein régime.
• barre d’alimentation pas en position STOP : Le témoin
rouge clignotant indique que l’opérateur doit mettre la
barre d’alimentation en position STOP.
• Code d’entretien : Témoin orange clignotant rappelant
de vérifier le tranchant des lames.
• Régime insuffisant : Le témoin vert clignotant indique
que l’opérateur doit augmenter le régime moteur avant
de commencer à déchiqueter.
• barre de sécurité activée : Témoin rouge fixe (modèles
européens uniquement).
BARRE DE SÉCURITÉ
(MODÈLES EUROPÉEN)
BOUTON DE
RESTAURATION/PRIORITÉ
(MODÈLES EUROPÉEN)
LE TÉMOIN DE
CONTRÔLE
R
REVERSE
R F
FORWARD
STOP
REVERSE
BARRE DE
COMMANDE
La barre de commande du rouleau d ’alimentation sert à
commander manuellement le sens de rotation du rouleau
d’alimentation.
•
Mettez la barre de commande du rouleau d’alimentation
en position FORWARD (F) (avant) lorsque vous souhaitez
introduire des matières végétales dans la déchiqueteuse.
Le témoin de contrôle doit être vert fixe.
• Mettez la barre du rouleau d’alimentation en position
REVERSE (R) (arrière) lorsque vous souhaitez pousser les
matières végétales hors de la goulotte.
• Mettez la barre du rouleau d’alimentation en position STOP
(arrêt) pour stopper la rotation du rouleau d’alimentation.
MODÈLES CONFORME AUx NORMES CE
Poussez la barre de sécurité en cas d’urgence, pour stopper
l’avance. Appuyez sur le bouton de remise à zéro/priorité pour
reprendre l’avance après avoir remis la barre de sécurité dans
sa position de fonctionnement normale.
Au démarrage, le témoin de contrôle s’allume au rouge fixe.
Appuyez sur le bouton de remise à zéro/priorité pour le remettre
à zéro.
En cas de déclenchement indésirable, le bouton de remise
à zéro peut être maintenu enfoncé pendant 5 secondes pour
neutraliser le système.
