16 DÉCHIQUETEUSE À PRISE DE FORCE 540
SeRVICe & eNTReTIeN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mise eN Garde
5.9 NeTTOyaGe d’UN rOTOr ObsTrUÉ
8 h 8 h 8 h
8 h 8 h

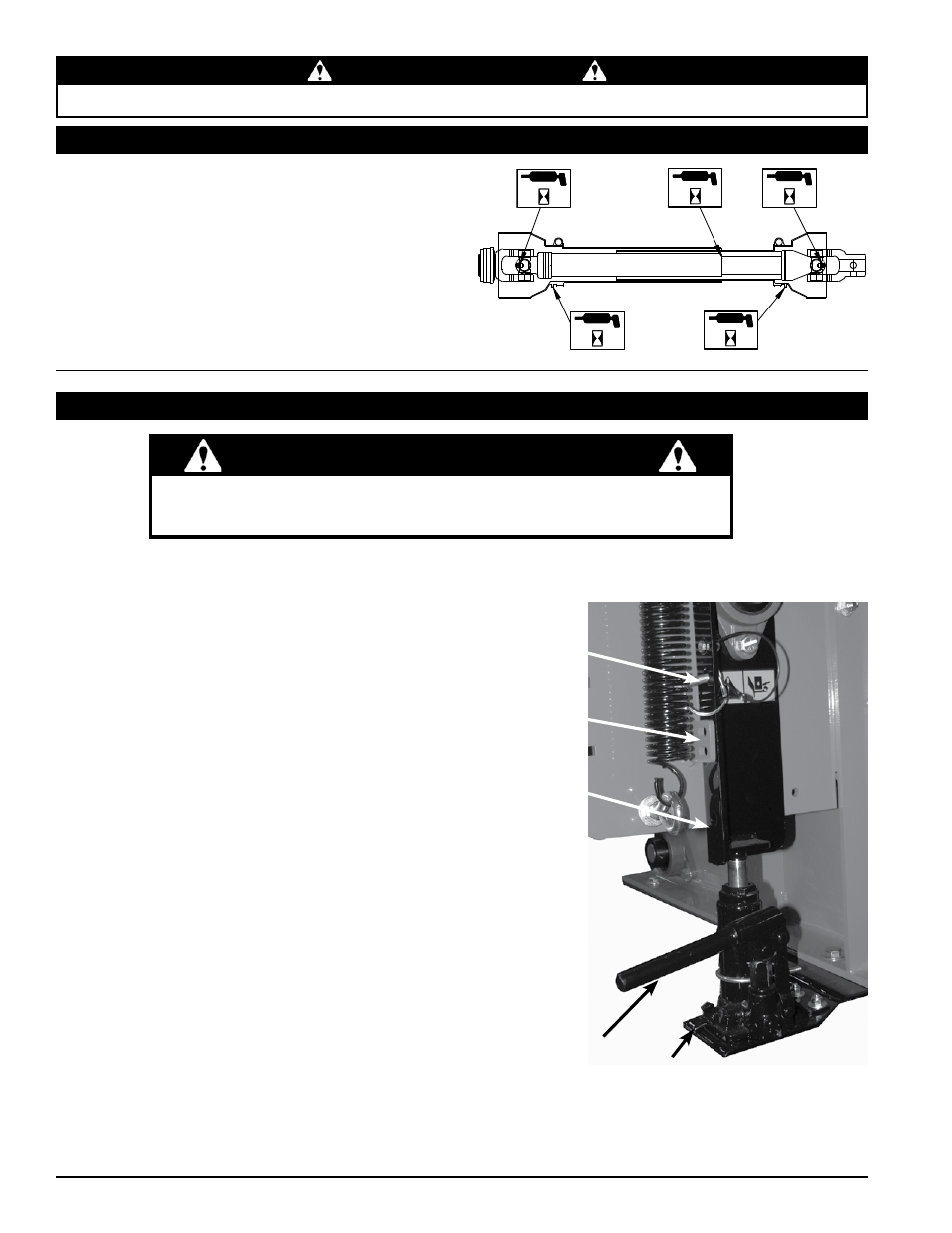

5.8 LUbriFiCaTiON de La Prise de FOrCe
Toutes les huit heures, lubrifiez les tourillons de la prise 1.
de force. Assurez-vous que la graisse entre dans tous les
paliers (figure 4.7).
Toutes les huit heures, lubrifiez les tubes intérieurs de la prise
2.
de force. Séparez les pièces télescopiques et graissez-les
avec un pinceau (figure 5.7).
Toutes les huit heures, lubrifiez les paliers de retenue du
3.
dispositif de protection de la prise de force. Les graisseurs
sont situés à côté des dispositifs de protection (figure 5.7)
Si la machine devient obstruée, lever la poignée d’engagement, arrêter le moteur, débrancher
le fil de bougie et laisser la machine venir à un arrêt complet avant d’enlever les débris. Ne
pas faire fonctionner la machine sans les protecteurs et écrans corrects en place.
aVerTissemeNT
L’introduction de matériau trop grand ou en trop grand nombre
en même temps peut obstruer la déchiqueteuse. Pour dégager
un disque obstrué, procéder de la manière suivante:
Désenclenchez la prise de force et arrêtez le moteur du 1.
tracteur.
Laissez les pièces mobiles s’immobiliser complètement.
2.
Retirer les deux boulons de 3/8” qui retiennent le couvercle 3.
d’accès sur le bâti de déchiqueteuse et soulever le couvercle
d’accès.
Retirez la goupille de blocage de la position de rangement
4.
(voir la photo, à droite)
Tourner le clapet de non-retour dans le sens horaire pour
5.
engager la pompe de vérin.
Pomper à l’aide de la poignée pour relever le rouleau
6.
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
Immobiliser la position en mettant la goupille d’arrêt à travers
7.
la console de support et la position de goupille d’arrêt.
Effectuer un nettoyage pour enlever les débris du disque de
8.
déchiqueteuse, tourner le disque à la main pour s’assurer
qu’il est libre de tourner. Faire attention à éviter les lames de
déchiqueteuse lors de l’enlèvement des débris.
Retirer la goupille d’arrêt et la remettre dans sa position
9.
de rangement. EN LAISSANT LA GOUPILLE D’ARRÊT
DANS TOUTE AUTRE POSITION, ON PEUT GÊNER LE
FONCTIONNEMENT DU ROULEAU D’ALIMENTATION.
Tourner le clapet de non-retour dans le sens antihoraire pour
10.
débrayer la pompe et abaisser le vérin.
Fermer le couvercle d’accès et remettre les boulons en
11.
place.
Vérin de
rouleau
d'alimentation
Clapet de
non-retour
Goupille
d'arrêt en
position de
rangement
Console de
support
Position
de goupille
d'arrêt
