2. Montage et installation
MONTAGE DE L'INDICATEUR
L'indicateur de pesage peut facilement être monté à un support de montage en montant le côté
supérieur sur la plaque et en fixant le côté inférieur avec deux vis et boulons (M5 × 16mm).
INSTALLATION ELECTRIQUE
Avertissement!
Toujours enlever le câble d'alimentation de l'indicateur de pesage avant de charger la batterie
avec un "chargeur rapide".
Enlever tous les câbles de connexion de l'indicateur de pesage, avant de souder à l'appareillage.
Le cas échéant, l'indicateur de pesage peut endommager en permanence!
Le câble d'alimentation doit être connecté directement à la batterie (du véhicule) ou à une source
de tension régulée. Connecter la fin d'indicateur du câble d'alimentation au connecteur J901 sur
la plaque de fond de l'indicateur de pesage.
Connecter le fil ROUGE du câble d'alimentation à un +12VDC; le fil NOIR à la TERRE ou
MASSE. L'indicateur est protégé par des fusibles internement avec 4A.

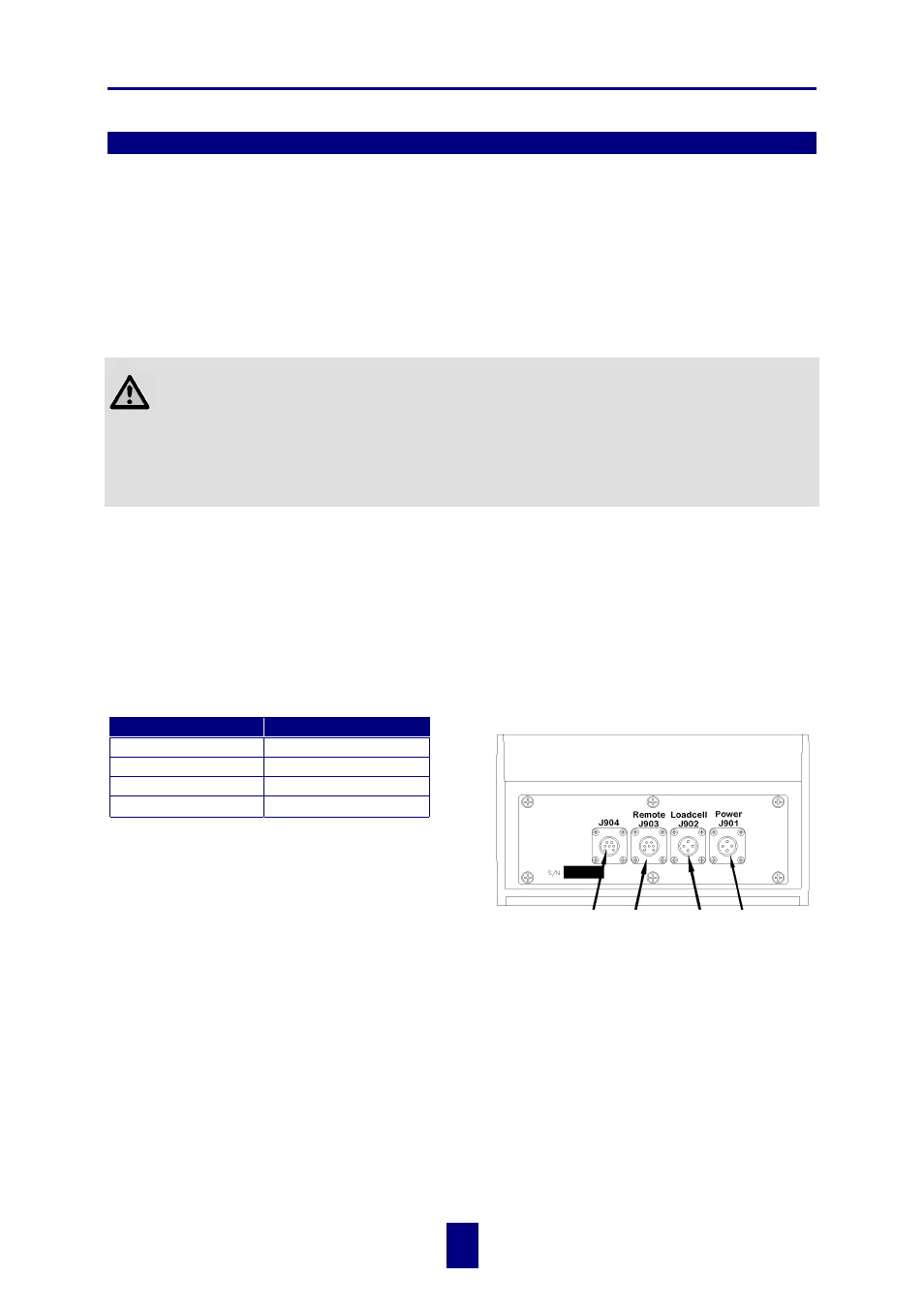

CONNEXION CABLE D'ALIMENTATION CONNEXION CABLES
PLAQUE DE FOND
Couleur fil Fonction fil
ROUGE Batterie (+12Vdc)
NOIR TERRE/MASSE
ORANGE Remote Alarm Out+
BLEU Remote Input
CONNEXION ALARME A DISTANCE
Si vous utilisez une alarme à distance (remote alarm)
de 12 Vdc, connecter le côté +12Vdc de l'alarme au fil
ORANGE du câble d'alimentation et la TERRE de
l'alarme au châssis.
! La sortie d'alarme est protégée pour une perte maximale de 10A. La distance de la
connexion d'alarme peut également être utilisée pour la commande de moteur, en
combinaison avec un relais.
CONNEXION REMOTE INPUT
Si vous utilisez un remote input, connectez le contact normalement ouvert ou le contact de relais
au fil BLEU du câble d'alimentation; l'autre côté au châssis ou à la connexion de la TERRE. Si le
câble d'alimentation n'a pas de fil bleu et vous voulez utiliser cette possibilité, vous pouvez
demander un câble spécial à votre fournisseur. De plus, il y a une boîte de commande pour le
moteur et la possibilité pour introduire d'un pré-réglage avec la télécommande.
Porte sérielle
(option)
Connexion
boîte de
jonction
Remote
display
(option)
Câble
d'alimentation
