Installation
D3709-FR Rev B EZ2400(V) Manuel d’instructions 20
Connecter les capteurs de charge au J-Box

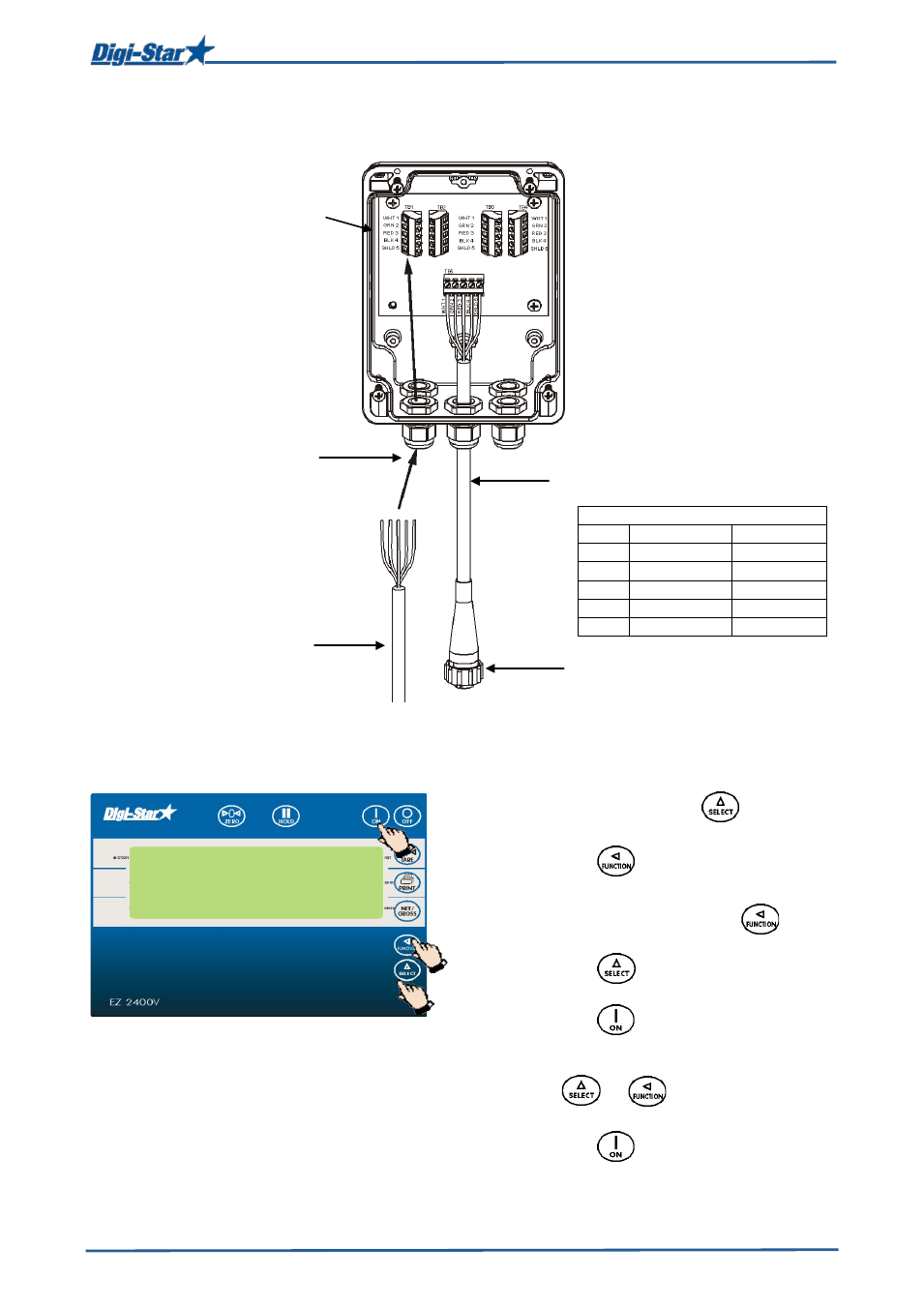

Figure 4: Branchements J-Box
Modifier les numéros de configuration et d’étalonnage
[
SETUP] & [CAL]
1. Appuyez plusieurs fois sur , jusqu’à
ce que SETUP s’affiche.
2. Appuyez sur .
3. Le numéro de configuration (sETUP) de 6
caractères s’affiche. La touche
permet de sélectionner le chiffre à modifier.
Appuyez sur pour sélectionner le
chiffre désiré.
4. Appuyez sur pour enregistrer le
numéro de configuration. Le numéro
d’étalonnage
(CAL) s’affiche. Utilisez les
touches et pour modifier le
numéro d’étalonnage
(cAL).
5. Appuyez sur pour enregistrer le
numéro d’étalonnage et retourner au
réglage de pesage brut.
Bien visser les écrous
Câble du capteur de charge
Câble du J-Box
Brancher l'indicateur de pesage par
le dessous. Voir figure 3.
1/3
2
SETUP
4/5
3
Connecter les fils du
câble du capteur de
charge aux terminaux.
Voir tableau couleurs
des fils
Couleurs des fils
Broche Couleur Description
1 Rouge Excitation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Excitation -
4 Transparent Blindé
Affichage d’une J-Box avec 4
connexions de capteurs de
charge
