Installation
D3709-FR Rev B EZ2400(V) Manuel d’instructions 19
Connecter les câbles

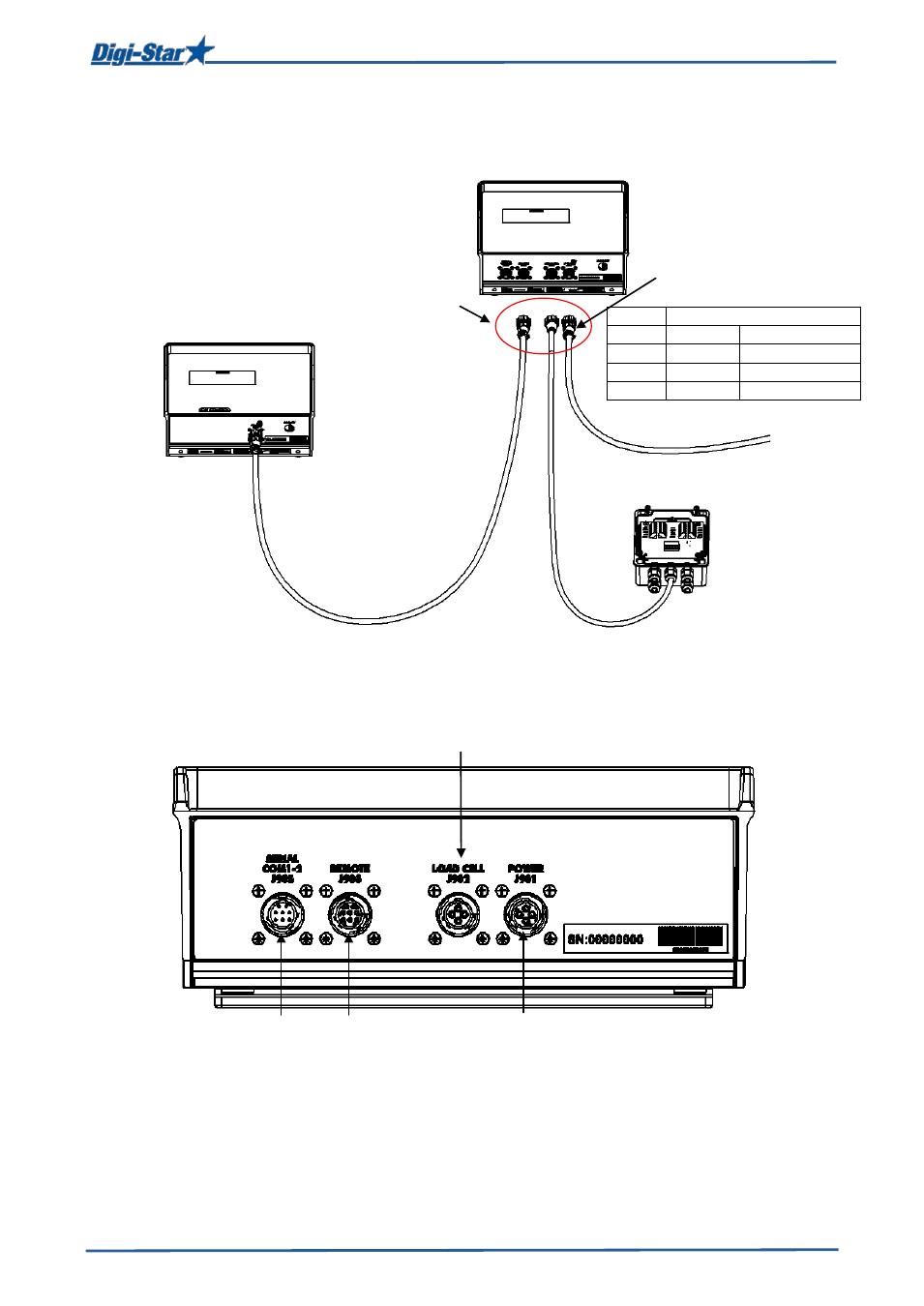

Figure 2: Plan de branchement indicateur de pesage
Figure 3: Branchement de câbles panneau inférieur
Afficheur à distance
(optionnel)
Voir figure 4 : Branchements J-Box
Câble d’alimentation
Voir figure 1
Indicateur de pesage
Branchement
entrée/sortie
numérique
(optionnel)
Branchement
afficheur à distance
(option) Branchement
câble d’alimentation
Branchement J-Box
Broche vers alimentation* 12Vdc
1 Rouge + 12Vdc
2 Noir Terre/Masse
3 Orange Sortie de relais
4 Bleu Entrée externe
* Ces couleurs de fils s’appliquent
uniquement au câble Digi-Star standard
