Guide du propriétaire Cybex
13

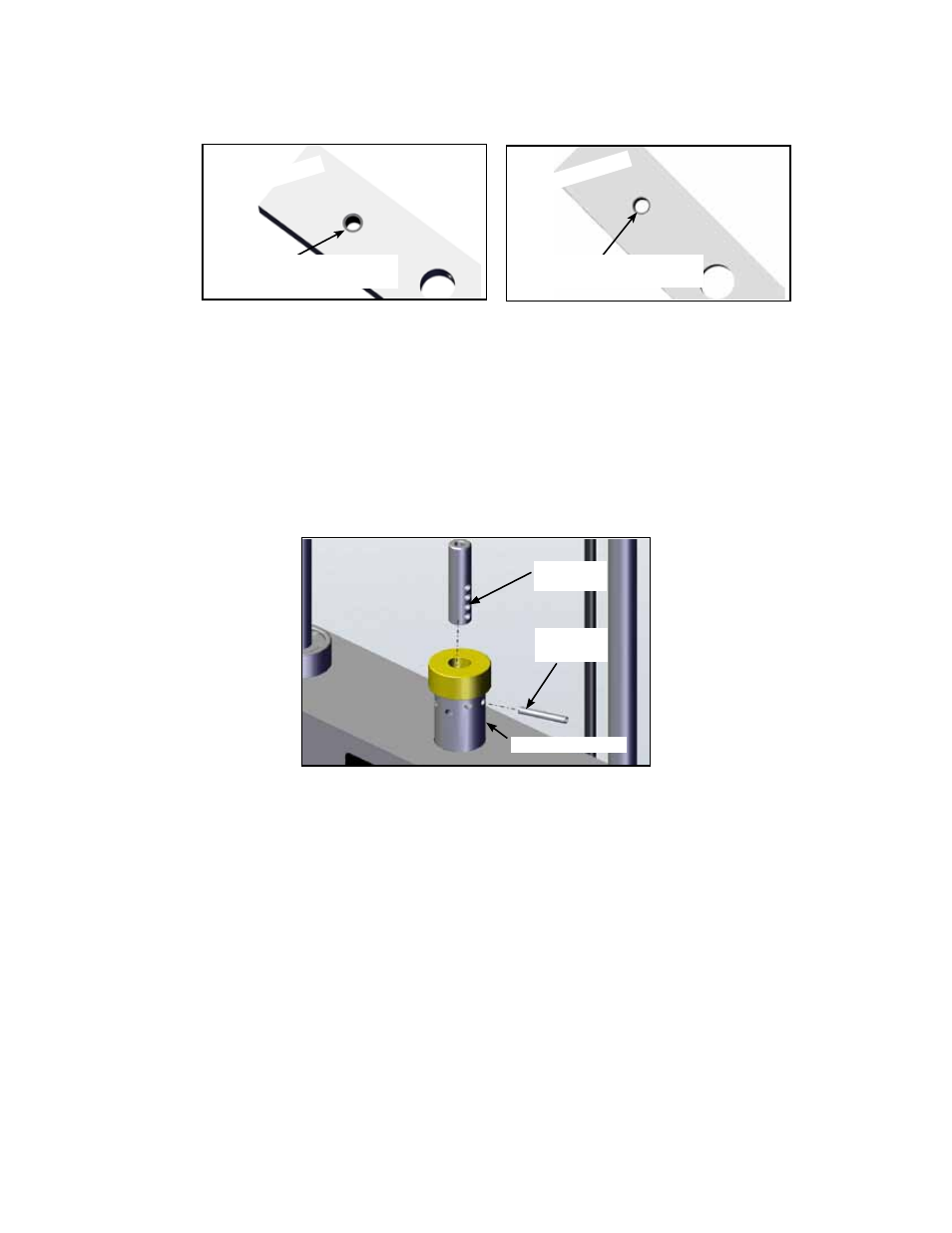

2. Placer chaque disque de sorte que les bords larges des bagues soient orientés vers le
haut et les bords étroits des bagues vers le bas.
CORRECT
Le bord large de la bague
dirigé vers le haut
Le bord étroit de la bague
doit être dirigé vers le bas.
INCORRECT
3. Installer le montant de levage.
4. Enclencher les tiges guide en position.
Cheminement du câble
1. Vérifier si le câble passe par le dessus du support de poulie et acheminer son
extrémité jusqu’au connecteur du poids supérieur.
2. Tendre le câble et le fixer à sa place avec la goupille en spirale à l’aide d’un chasse-
goupille de 4,8 mm (3/16 po) et d’un marteau.
Extrémité
de câble
Poids supérieur
Goupille
en spirale
3. Placer la goupille de la pile de poids dans chaque disque pour vérifier si l’installation
est adéquate.
4. Actionner le poids supérieur vers le haut et vers le bas en simulant une utilisation
normale (sans sélectionner de résistance).
5. Demander à un assistant de vérifier si le câble se déplace sans à-coups et s’achemine
droit du support de poulie à la partie supérieure du connecteur de disque de poids.
Installer les capots arrière
1. Mettre les capots dans leur emplacement.
2. Fixer le couvercle en place à l’aide des deux vis de blocage à tête ronde et d’une clé
Allen de 5,6 mm (7/32 po).
Vérifier si l’appareil fonctionne correctement
