Guide du propriétaire du Cybex
14

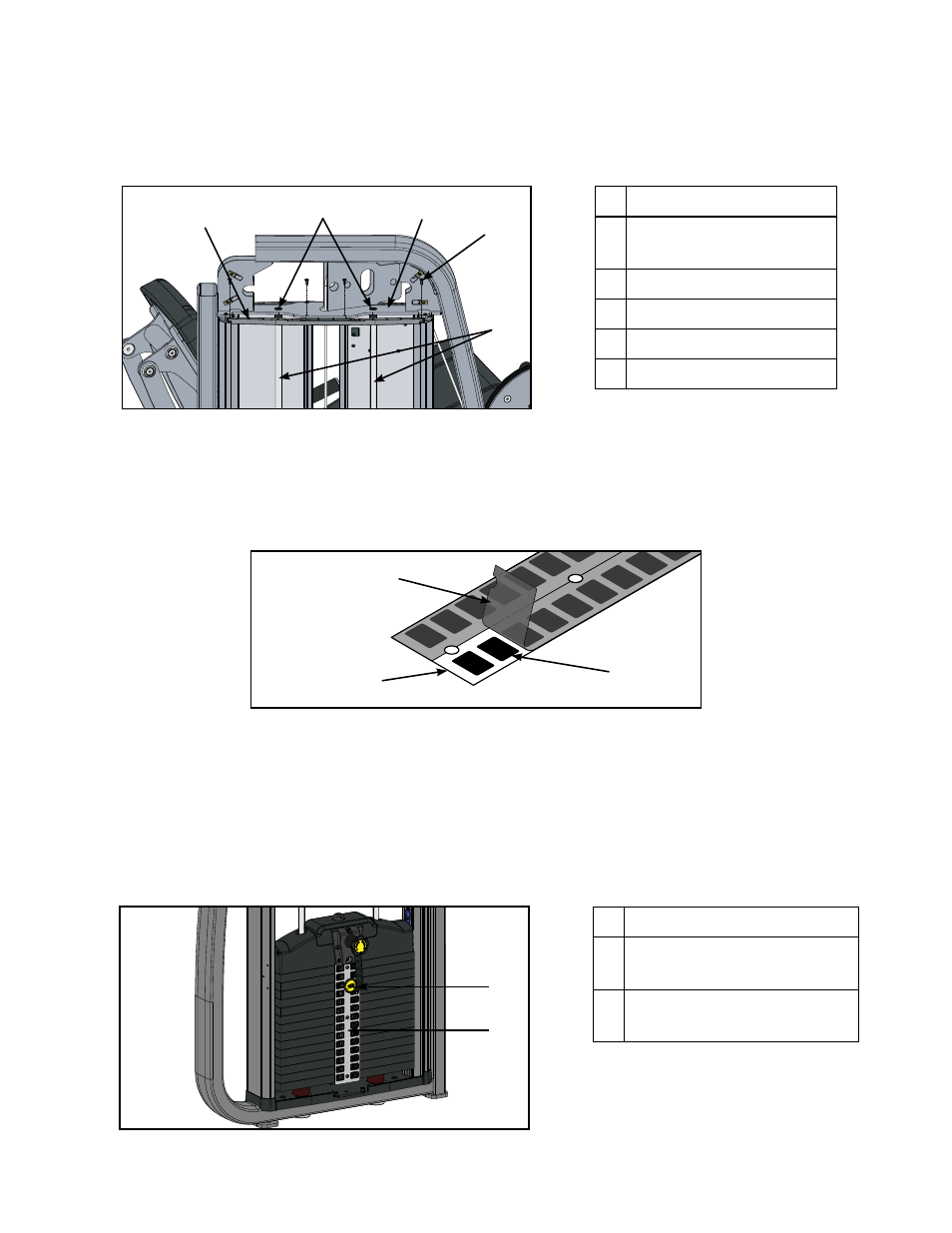

6. Installez le ressort de compression et le cache supérieur des coulisses sur les coulisses.
Faîtes glisser le cache supérieur des coulisses attaché au ressort le long des coulisses,
jusqu'à ce que le cache ne soit plus en contact avec la plaque des coulisses, puis installez.
Répétez la procédure pour le côté opposé.
1
5
3
4
2
Description
1 Cache supérieur des
coulisses (2)
2 Coulisse (2)
3 Plaque des coulisses
4 Vis cruciforme (4)
5 Support plastique
7. Installez les quatre vis cruciformes qui maintiennent le support plastique à la plaque des coulisses.
Appliquez les étiquettes sur les plaques de poids (si elles ne sont pas déjà en place)
1. Retirez la moitié de la pellicule protectrice des étiquettes, en prenant soin de ne pas retirer
les étiquettes de la face avant de la feuille.
Pellicule
protectrice
Etiquettes
des poids
Face avant
de la feuille
2. Placez la face avant de la feuille d'étiquettes sur les poids dans la bonne position.
3. Insérez une tige de guidage dans chaque trou de la face avant de la feuille d'étiquettes. (Une
tige de guidage peut être tout objet qui passe par le trou de la colonne de poids, comme une
goupille de sélection des poids.)
4. Alignez les étiquettes et frottez pour les faire adhérer aux plaques de poids.
5. Retirez la face avant, ne décollez pas les étiquettes des plaques de poids.
2
1
Description
1 Goupille de sélection des
poids
2 Etiquette de plaque de
poids
6. Répétez les étapes ci-dessus pour l'autre moitié des étiquettes de plaques de poids.
