3. Faîtes passer le câble par la coulisse, le support de poulie et le cache supérieur.
4. Mettez le câble de côté pour le réinstaller plus tard.
Retirez les plaques de poids
1. Tournez le bouton de réglage des poids jusqu'à sélectionner 0 lbs (0 kg).

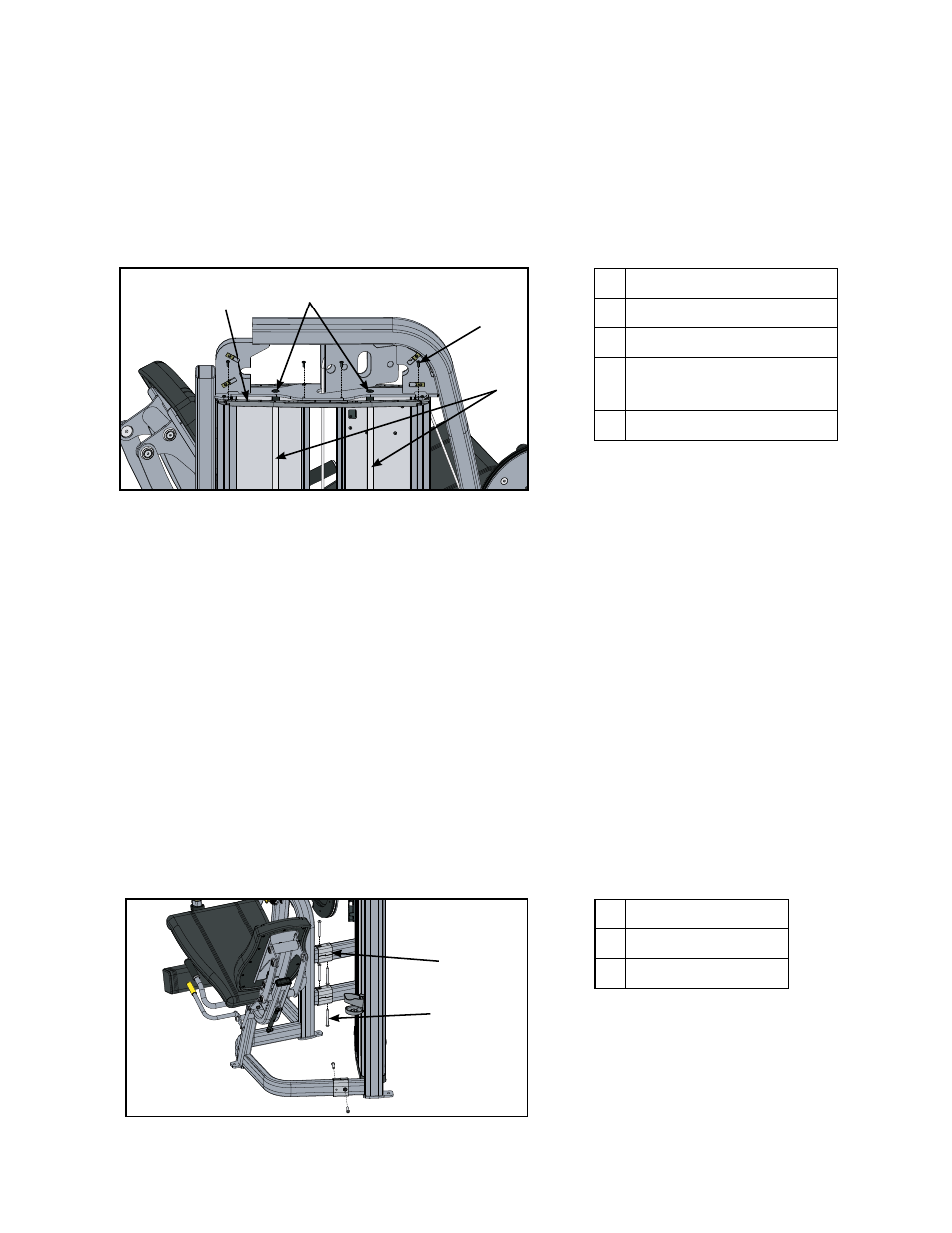

2. Retirez les quatre vis cruciformes et le support plastique pour accéder aux coulisses.
1
2
3
4
Description
1 Vis cruciforme (4)
2 Support plastique
3 Cache supérieur des
coulisses (2)
4 Coulisse (2)
3. Retirez les caches supérieurs des coulisses. Le cache supérieur des coulisses contient un
ressort de compression qui va sauter s'il n'est pas retiré lentement. Faîtes glisser le cache
supérieur des coulisses attaché au ressort le long de la coulisse, jusqu'à ce que le cache ne
soit plus en contact avec le cadre. Relâchez lentement la pression du ressort du cache des
coulisses et mettez de côté.
4. Répétez l'étape précédente pour la coulisse opposée.
5. Penchez les coulisses légèrement vers l'extérieur de la machine. NE mettez PAS de pression
excessive sur les coulisses, cela endommagera les caches inférieurs des coulisses.
6. Faîtes glisser le poids supérieur hors de la machine et mettez-le de côté.
7. Retirez les plaques de poids et mettez-les de côté pour une réinstallation ultérieure.
Séparez le cadre
1. Retirez les six boulons et les trois connecteurs qui maintiennent les deux moitiés du cadre, à
l'aide d'une clé Allen de 7/32 po.
1
2
Description
1 Boulon (6)
2 Connecteur (3)
2. Passez chaque moitié par la porte puis placez-les à l'endroit voulu.
