Cybex 20030 Eagle NX Row Manuel d'utilisation
Page 12
Guide du propriétaire du Cybex
12

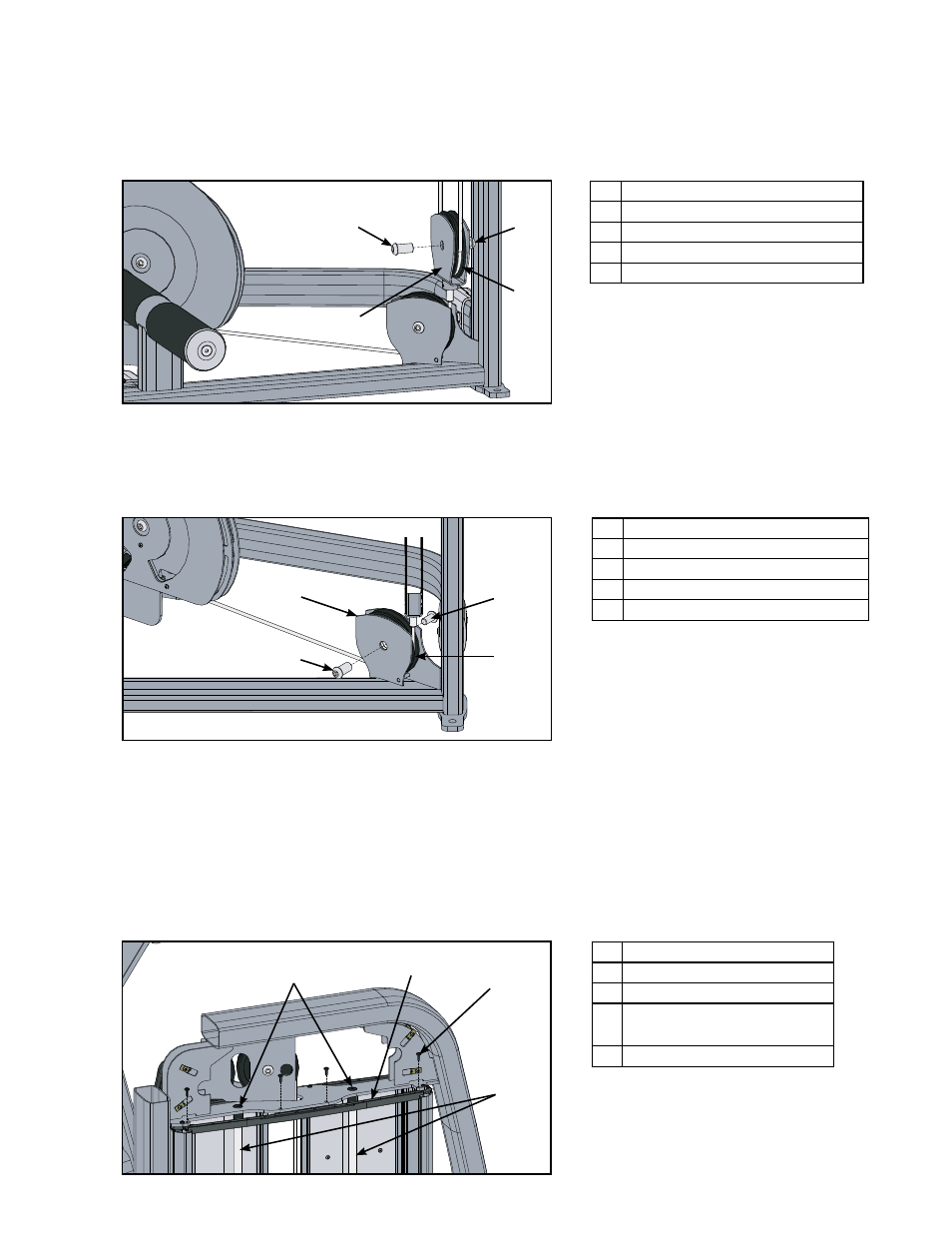

Retirez l'arbre de poulie
1. Retirez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la
poulie arrière au support arrière de poulie, à l'aide de deux clés Allen de 5/16 po.
2
3
4
1
Description
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Ensemble de poulie arrière
4 Support de poulie arrière
2. Retirez la poulie du support de poulie.
3. Retirez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la
poulie inférieure au support de poulie, à l'aide de deux clés Allen de 5/16.
2
3
4
1
Description
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Poulie inférieure
4 Support de poulie inférieure
4. Retirez la poulie du support de poulie.
5. Mettez le câble de côté pour le réinstaller plus tard.
Retirez les plaques de poids
1. Tournez le bouton de réglage des poids jusqu'à sélectionner 0 lbs (0 kg).
2. Retirez les quatre vis cruciformes et le support plastique pour accéder aux coulisses.
3
4
1
2
Description
1 Vis cruciforme (4)
2 Support plastique
3 Cache supérieur des
coulisses (2)
4 Coulisse (2)
