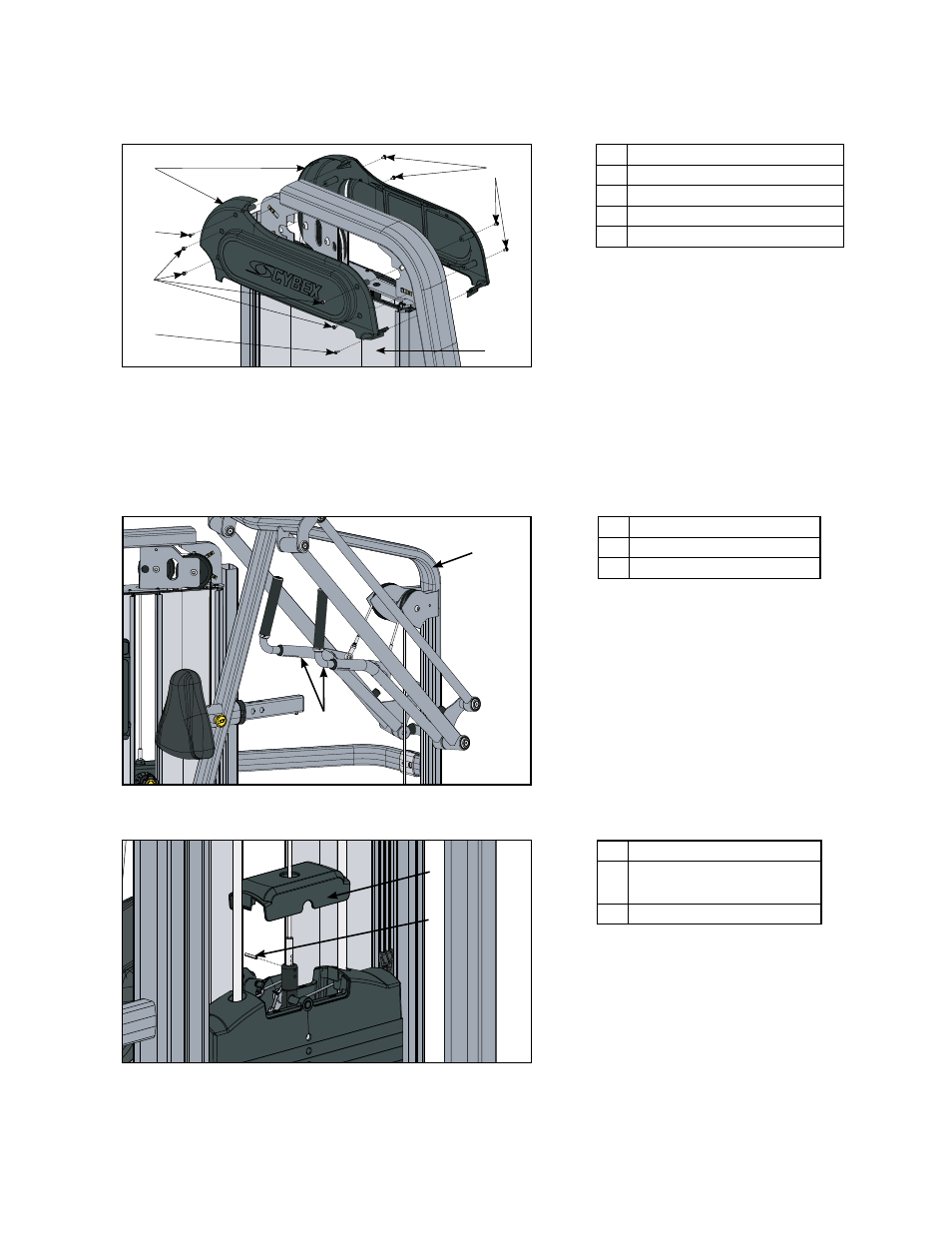

2. Retirez dix vis maintenant les couvercles supérieurs (devant et derrière) sur le cadre, à l’aide
d’un tournevis.
1
4
1
2
2
3
Description
1 10-32 Vis cruciforme (8)
2 # 8 Vis cruciforme (2)
3 Cache supérieur (2)
4 Panneau arrière
3. Baissez le cache supérieur avant le long du câble pour avoir accès à la poulie.
4. Faîtes glisser le panneau arrière vers le haut et retirez-le.
5. Sécurisez les bras dans le cadre avant de retirer la goupille de spirale. Les bras glisseront
s'ils ne sont pas sécurisés.
2
1
Description
1 Bras
2 Cadre
6. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut.
1
2
Description
1 Cache supérieur de la
colonne de poids
2 Clavette
7. Retirez la clavette connectant le câble, à l'aide d'un marteau et d'un pointeau de 3/16 po.
