Manuel de l'utilisateur Cybex
9
C. À l’aide de la pince à anneau élastique externe, enlevez
l’anneau élastique supérieur de l’une des tiges guides et
abaissez celle-ci avec précaution. Reportez-vous à la figure 6.
D. Retirez l’anneau élastique inférieur et la rondelle ondulée de la
tige guide. Répétez les étapes 6C et 6D pour retirer les deux
anneaux élastiques de l’autre tige guide.
E. Si possible, inclinez les tiges guides vers l’extérieur, à l’écart de
l’appareil, afin d’avoir plus d’espace pour installer les plaques
de poids.
F. Faites glisser le poids supérieur vers le haut et hors de
l’appareil et mettez-le de côté avec précaution.
G. Nettoyez les tiges guides sur toute leur longueur. Lubrifiez à
l’aide d’une légère couche d’huile moteur de poids moyen.
H. Installez minutieusement les plaques de poids, une par une. REMARQUE : Lorsque vous installez les plaques de poids,
positionnez-les de sorte que les larges bords des bagues soient orientés vers le haut et les bords étroits des bagues
soient orientés vers le bas. Reportez-vous aux figures 7A et 7B.
I. Faites glisser le poids supérieur sur les tiges guides.
J. Placez l’anneau élastique inférieur et la rondelle ondulée sur la tige guide (à environ 3 po/7,62 cm de l’extrémité
supérieure de la tige guide).
K. Soulevez la tige guide par l’orifice de montage et installez l’anneau élastique supérieur.
L. Abaissez la tige guide et fixez l’anneau élastique inférieur. Répétez les étapes 6J à 6L pour l’autre tige guide.
7. Acheminement de la courroie
A. Acheminez la courroie par le support de poulie, dans le
capot avant, puis acheminez l’extrémité de la courroie
vers le bas, jusqu’au poids supérieur.
B. Vérifiez si la pince de la courroie située sur le poids
supérieur est correctement alignée avec la poulie
supérieure. REMARQUE : La courroie doit s’acheminer
tout droit de la poulie à la pince. Reportez-vous à la figure
6. REMARQUE : La figure 8 montre une vue en plan de la
poulie supérieure jusqu’à la plaque supérieure.
C. Faites glisser la courroie par la fente située dans la pince
de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont installées

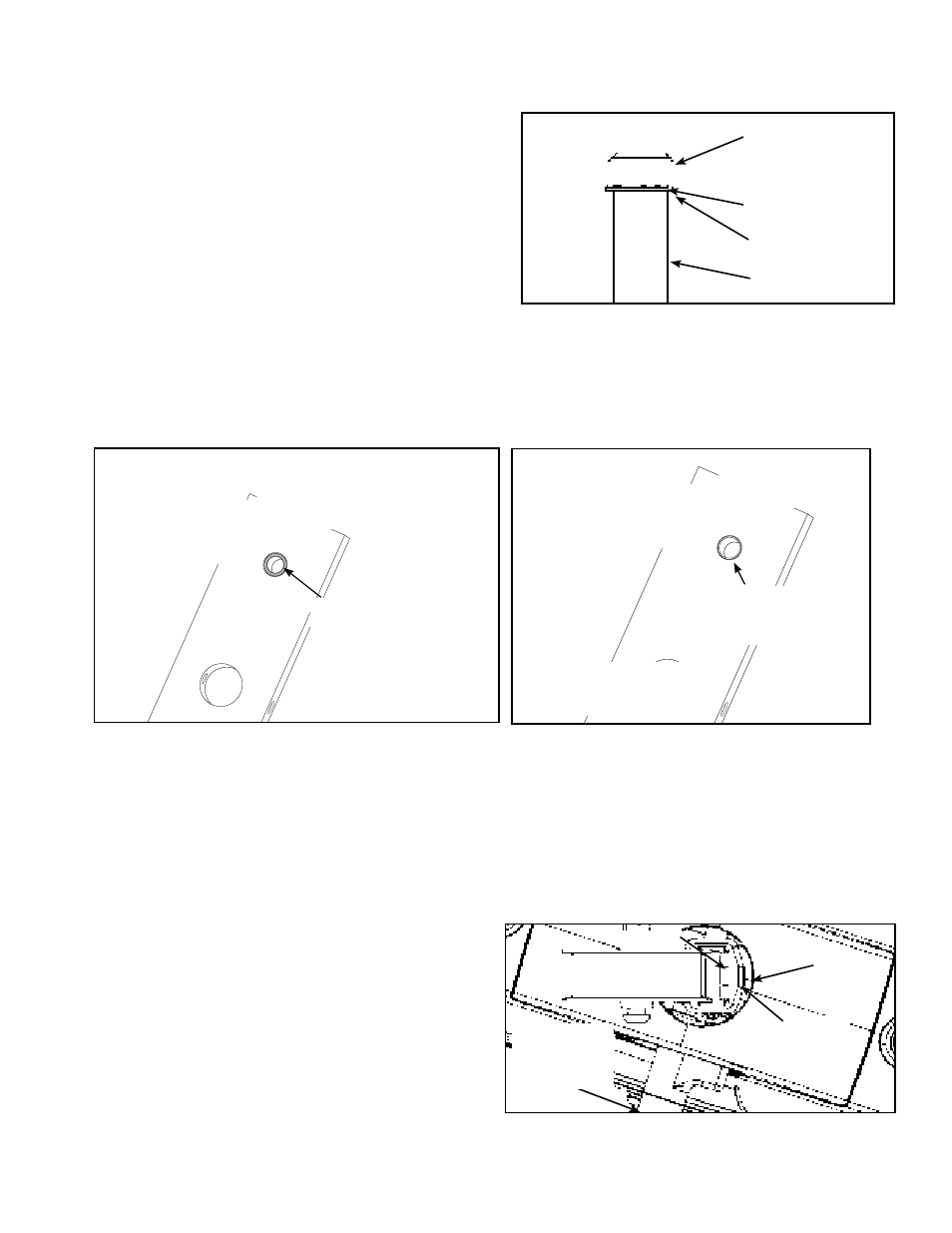

Figure 6
Anneau élastique
supérieur
Anneau élastique
inférieur
Châssis
Tige guide
Rondelle ondulée
Figure 8
Poulie supérieure
Vis de
calage
Courroie
Pièce de
renfort
Bouton de
réglage des
poids
incrémentiels
INCORRECT
LARGE bord de
la bague orienté
vers le haut
CORRECT
REMARQUE : Le bord étroit
de la bague doit être orienté
vers le bas.
Figure 7A Figure 7B
Bord ÉTROIT
de la bague
