Guide du propriétaire Cybex
13

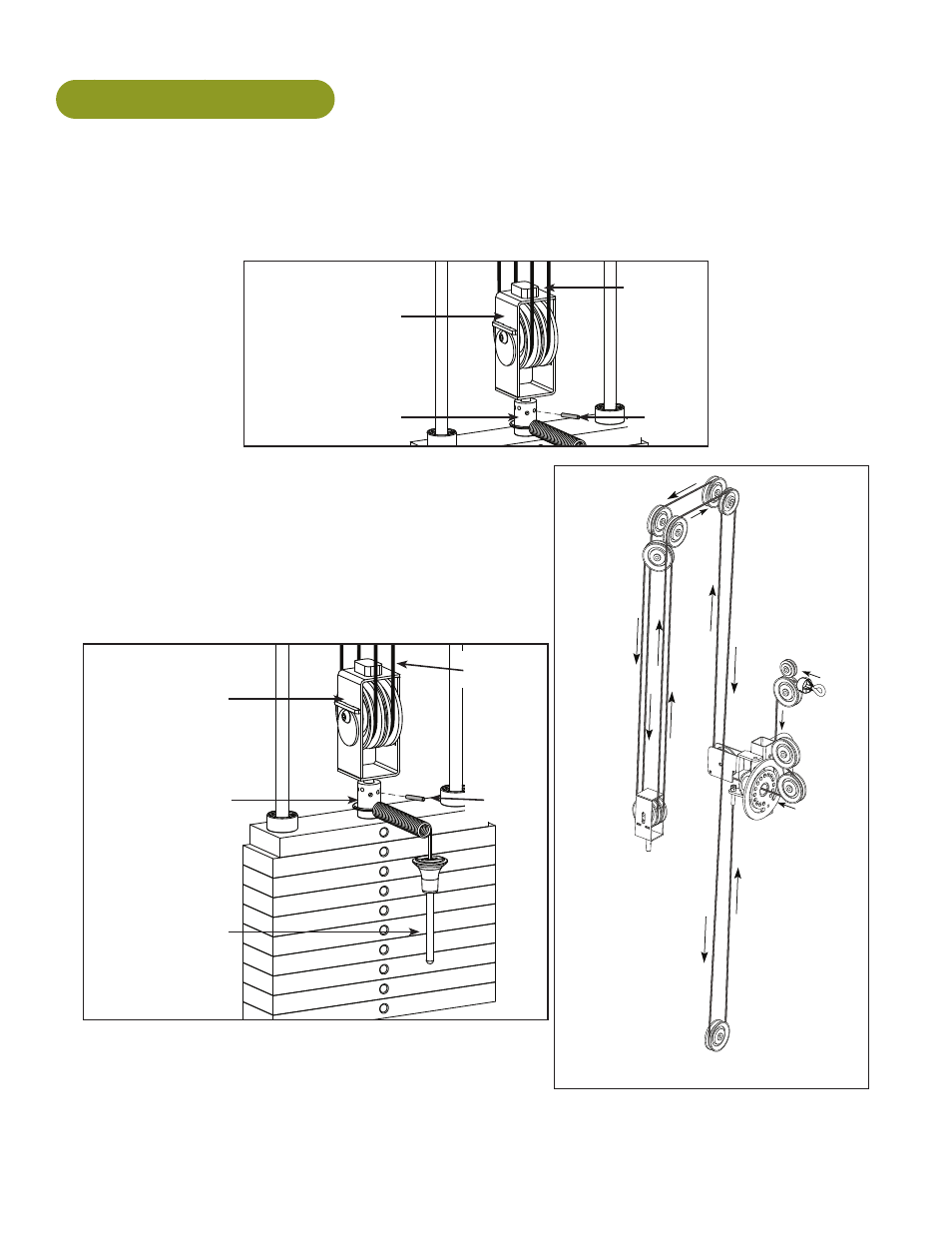

Cheminement du câble
1. Vérifier si le câble passe au-dessus du support de poulie et l'acheminer jusqu'au connecteur
du poids supérieur.
2. Tendre le câble et le fixer à sa place avec la goupille en spirale à l'aide d'un chasse-goupille
de 4,8 mm (3/16 po) et d'un marteau.
Connecteur de
poids supérieur
Goupille
cylindri-
que
Support de
poulie
Câble
Chemine-
ment du
câble
Le support
de poulie se
connecte au
connecteur
de poids
supérieur
Connecteur
de poids
supérieur
Goupille
cylindri-
que
Support de
poulie
Câble
Goupille du
connecteur de
la pile de poids
3. Placer la goupille de la pile de poids dans chaque plaque pour vérifier si l'installation est
adéquate.
