Guide du propriétaire Cybex
11
Si Alors
Si des piles de poids
doivent être enlevées
avant de déplacer
l'appareil jusqu'à
l'emplacement
souhaité.
Deux personnes sont nécessaires pour exécuter cette procédure.

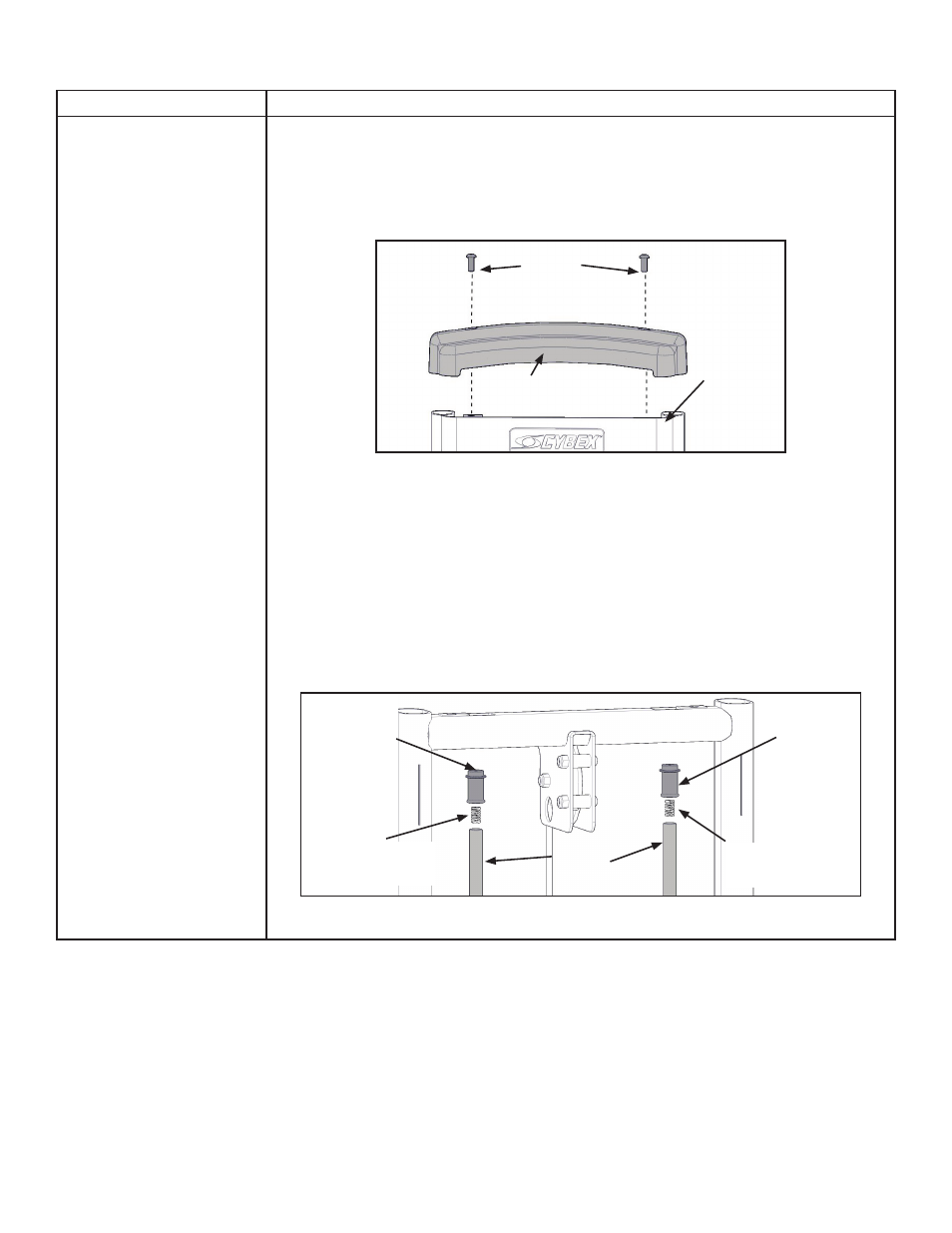

1. Desserrer les deux vis de blocage à tête ronde qui fixent le
couvercle supérieur au châssis à l'aide d'une clé Allen de 5,6 mm
(7/32 po).
Vis de
blocage à
tête ronde
Couvercle
supérieur
Capot
2. Retirer le couvercle supérieur et les vis de blocage à tête ronde.
3. Soulever le capot et le sortir de l'appareil.
4. Retirer les capuchons de la tige guide. Le capuchon de la tige
guide comprend un ressort de pression qui s'échappe si la prise
n'est pas relâchée lentement. Faites glisser le capuchon de la tige
guide à ressort vers le bas, en direction de la tige, jusqu'à ce qu'il
soit dégagé du châssis. Relâcher lentement la prise du capuchon
de la tige guide et le retirer.
Ressort de
pression
Tiges
guide
Capu-
chon de
tige guide
Ressort de
pression
Capuchon
de tige
guide
