Assemblez le châssis.
1. Montez le cadre à l’endroit où il sera utilisé.
A. Vis à tête cylindrique striée à bride
HX HD 0,375-16 X 0,75 (54), JC701115
B. Insert noir (8), PP080221
C. Butée de barre réglable, RH (1), 19240-100
D. Butée de barre réglable, LH (1), 19240-101
E. Contre-écrou nylon 0,375-16 (8), HN704901
F. Prise de barre, côté droit (1), 19220-100
G. Prise de barre, côté gauche (1), 19220-101
H. HHCS .375-16 x 2.75 (8), HC701232
Serrez à fond toutes les vis à un
couple de 450 - 500 pouces-livres
(50,8 - 56,5 Nm).

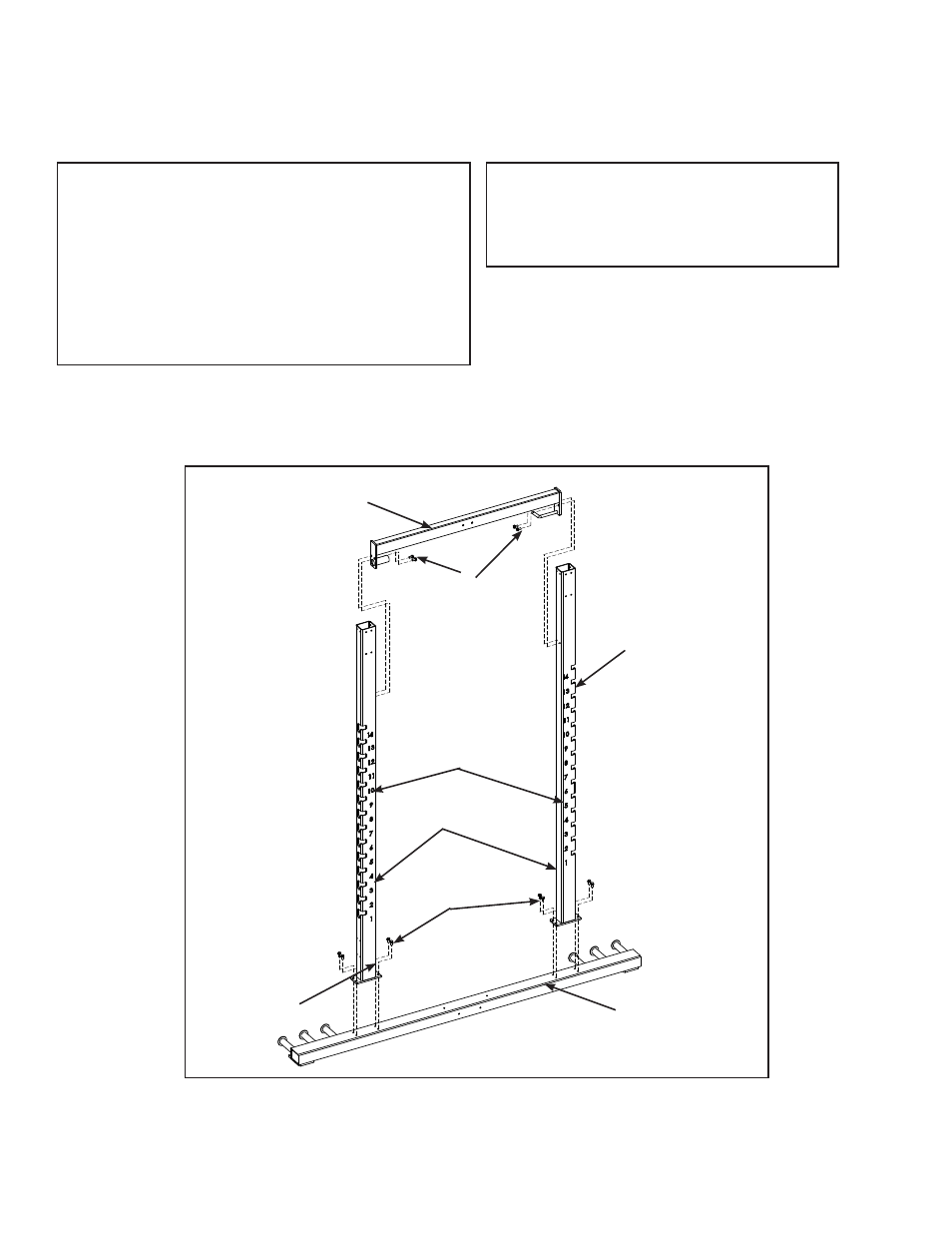

2. Fixez les deux tubes verticaux au tube inférieur. Notez la position des tubes verticaux.
3. Fixez la traverse latérale.
Fentes
Les nombres
vont à
l’intérieur
A
(4x)
A
(8x)
Traverse latérale
Fentes
Tube vertical
Tube inférieur
