BRONKHORST HIGH-TECH B.V.

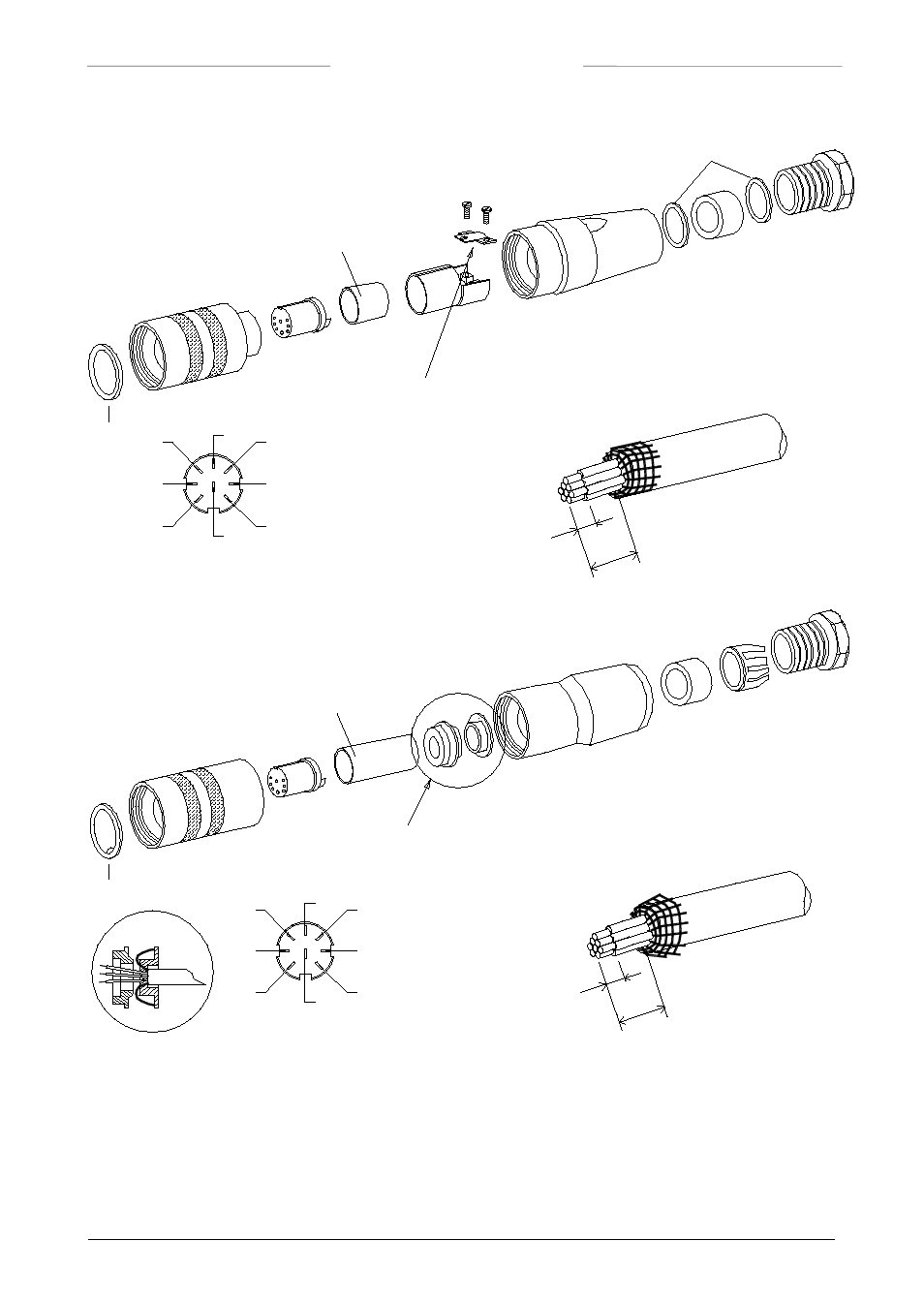

3. Connecteur LIQUI-FLOW ®
Note:
Lorsque vous connectez les instruments aux systèmes ou à l’automate programmable (PLC), assurez-vous
que le blindage du câble ne soit pas détérioré. Ne jamais utiliser de câbles non blindés.
DÉNUDER LES FILS COMME INDIQUÉ
SUR LE SCHÉMA
LA TRESSE DU CÂBLE DOIT ÊTRE RELIÉE
AU CORPS DU CONNECTEUR
PLIER LA TRESSE DU CÂBLE AU DESSUS DE LA GAINE
(LA TRESSE DOIT ÊTRE AUTOUR DU CÂBLE)
1
4
2
6
8
3
7
5
souder-côté
Amphenol 8-broches
DIN connecteur féminin
JOINTS METAL
2
20 mm
2.5
CÂBLE LIYCY 8x0.25mm
C091 31D008 200 2
TUBE TRANSPARANT
CONNECTEUR AMPHENOL 8 BROCHES DIN
JOINT
souder-côté
Binder 8-broches
DIN connecteur féminin
DÉNUDER LES FILS COMME INDIQUÉ
SUR LE SCHÉMA
LA TRESSE DU CÂBLE DOIT ÊTRE RELIÉE
AU CORPS DU CONNECTEUR
PLIER LA TRESSE DU CÂBLE AU DESSUS DE LA GAINE
(LA TRESSE DOIT ÊTRE AUTOUR DU CÂBLE)
4
2
5
6
8
7
3 1
2
TUBE NOIR
ZOOM
4.0
20 mm
CÂBLE LIYCY 8x0.25mm
ZOOM
CONNECTEUR 8 BROCHES DIN
SÉRIE 423 99.5672.19.08
JOINT
page 20 9.21.001
