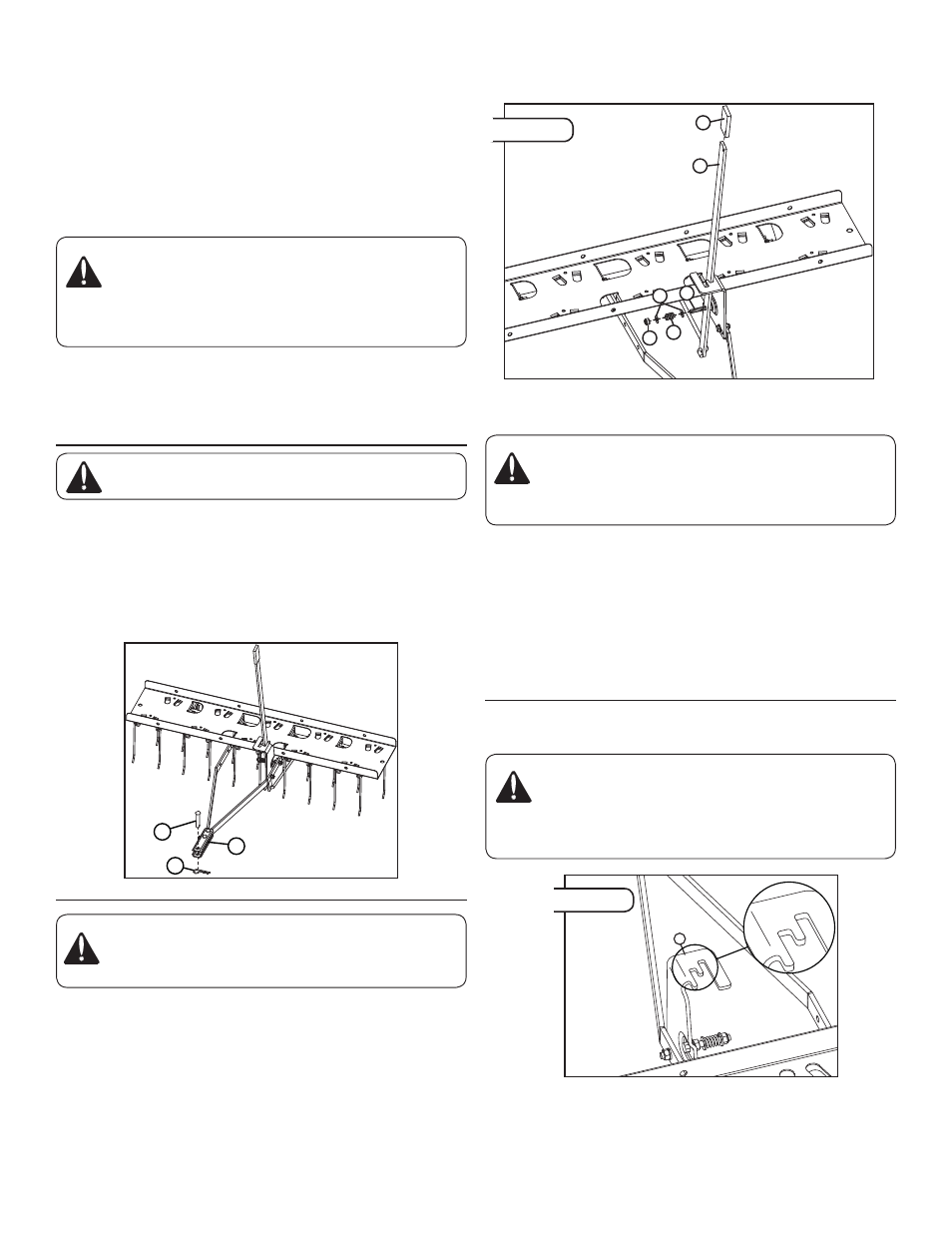

1008565FR-B 7.
RETRAIT DE LA DÉCHAUMEUSE
MISE EN GARDE : Évitez les blessures! Évitez de placer toute
partie du corps sous la barre de traction.
N’essayez pas de détacher la déchaumeuse du véhicule
tracteur lorsque le plateau est chargé.
ASSEMBLAGE
================================================================================================
UTILISATION
================================================================================================
7) Serrez la poignée (3) en utilisant les pièces de quincaillerie du tableau
5. Servez-vous de la fi gure 7 pour guide.
REMARQUE : ne serrez pas trop le contre-écrou en nylon de 5/16
po (26). Ne comprimez pas totalement le ressort (23).
8) Placez la poignée de vinyle (28) du tableau 6 sur l’extrémité de la
poignée (3), comme illustré dans la fi gure 7.
MISE EN GARDE : Évitez les blessures! La déchaumeuse
peut devenir instable à mesure que l’angle de la barre de
remorquage s’élève par rapport au sol. Tout en déplaçant
manuellement votre déchaumeuse, gardez la barre de
remorquage au même niveau que le sol et tenez la poignée
fermement contre la plaque de blocage.
26
28
3
23
12 20
REMARQUE : les dents
et câbles de sécurité ne
sont pas illustrés
MISE EN GARDE : Évitez les blessures! Assurez-vous que les
pieds et les mains sont loin des pointes des dents.
1) Garez le véhicule tracteur de manière sécuritaire et actionnez le frein
de stationnement. (voir le manuel du véhicule tracteur).
2) Alignez la manille de la déchaumeuse (7) à la plaque d’attache du
véhicule tracteur.
3) Installez la goupille d’attelage (24) dans la manille et la plaque
d’attache du véhicule tracteur. Fixez la goupille d’attelage à la goupille
en épingle à cheveux (27).
7
24
27
INSTALLATION DE LA DÉCHAUMEUSE
MISE EN GARDE : Évitez les blessures! La déchaumeuse
peut devenir instable à mesure que l’angle de la barre de
remorquage s’élève du sol. Tout en déplaçant votre déchau-
meuse, gardez la barre de remorquage au même niveau que le
sol et tenez la poignée fermement contre la plaque de blocage.
1. Garez le véhicule tracteur de façon sécuritaire et actionnez le frein de sta-
tionnement (voir le manuel de l’utilisateur du véhicule tracteur).
2. Placez la déchaumeuse en mode transport.
3. Déchargez le plateau de la déchaumeuse.
4. Retirez la goupille en épingle à cheveux (27) et la goupille d’attelage (24) de la
manille (7).
5. Tout en maintenant la barre de remorquage au même niveau que le sol et la
poignée, en mode transport, détachez la déchaumeuse du véhicule tracteur.
6. Installez la goupille d’attelage (24) et la goupille en épingle à cheveux (27) pour
l’entreposage.
RÉGLAGE DE LA HAUTEUR DES DENTS
Cette déchaumeuse fonctionne avec des hauteurs d’attelage entre 17,8 cm et 35,6
cm (7 et 14 po).
MISE EN GARDE : Évitez les blessures! Lorsque vous
changez les paramètres de hauteur des dents de la déchau-
meuse au niveau du siège du véhicule tracteur : garez-vous
de façon sécuritaire et actionnez le frein de stationnement (voir
le manuel de l’utilisateur du véhicule tracteur), embrayez en
neutre et désengagez la lame.
2
1
2
3
1
2
3
Figure 8
Figure 7
