1008565FR-B 6.
ASSEMBLAGE
================================================================================================
4
8
22
16
16
22
REMARQUE : les dents et
câbles de sécurité ne sont
pas illustrés

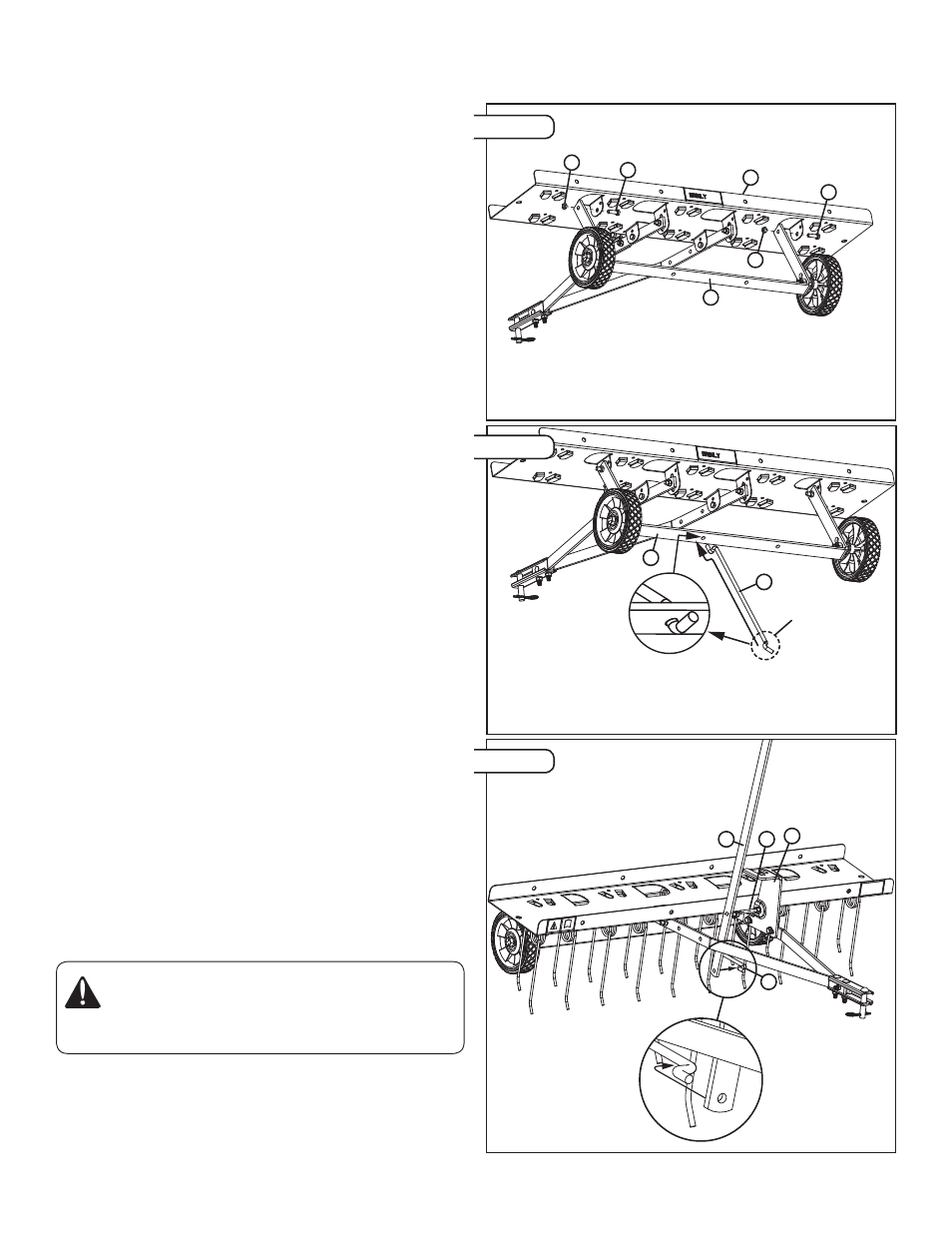

4) Fixez le support de roue (4) au plateau (8) avec les pièces de quincaillerie
du tableau 4, comme illustré dans la fi gure 4.
REMARQUE : serrez les écrous assemblés dans cette étape de façon
que le support de roue puisse tourner avec un mouvement latéral
minimal.
5) En commençant par l’extrémité recourbée à 90 degrés, montez la tige de
commande (5) dans le trou de gauche sur le support de roue (4), comme
illustré dans la fi gure 5. Enfoncez la tige de commande (5) dans le trou
jusqu’à ce que l’extrémité opposée s’engage dans le support de roue (4).
REMARQUE : après l’assemblage, la tige de commande doit être
orientée comme illustré dans la fi gure 5.
6A) Orientez la poignée (3) entre les barres de remorquage. Fixez l’extrémité
de la tige de commande courbée à 90 degrés à la poignée (3), comme
illustré dans la fi gure 6.
6B) Montez la poignée sur le boulon (12) employé sur la plaque de blocage (2),
comme illustré dans la fi gure 6. Orientez la poignée de façon qu’elle soit
ajustée à une des hauteurs de dents de la plaque de blocage (2). La fi gure
7 montre la poignée réglée sur le mode de déchaumage.
MISE EN GARDE : Évitez les blessures! Le mouvement
et le réglage de la hauteur des dents, de la poignée, de
la plaque de blocage et du ressort peuvent entraîner
un point de pincement. Faites attention lorsque vous
travaillez dans cette zone.
4
5
REMARQUE : les dents et câbles
de sécurité ne sont pas illustrés
Après
l’assemblage,
cette extrémité
doit être
engagée dans
le support de
roue (4).
5
3 12 2
Figure 4
Figure 5
Figure 6
