Page 4
1008590FR-C
4.
ASSEMBLAGE
================================================================================================
1.

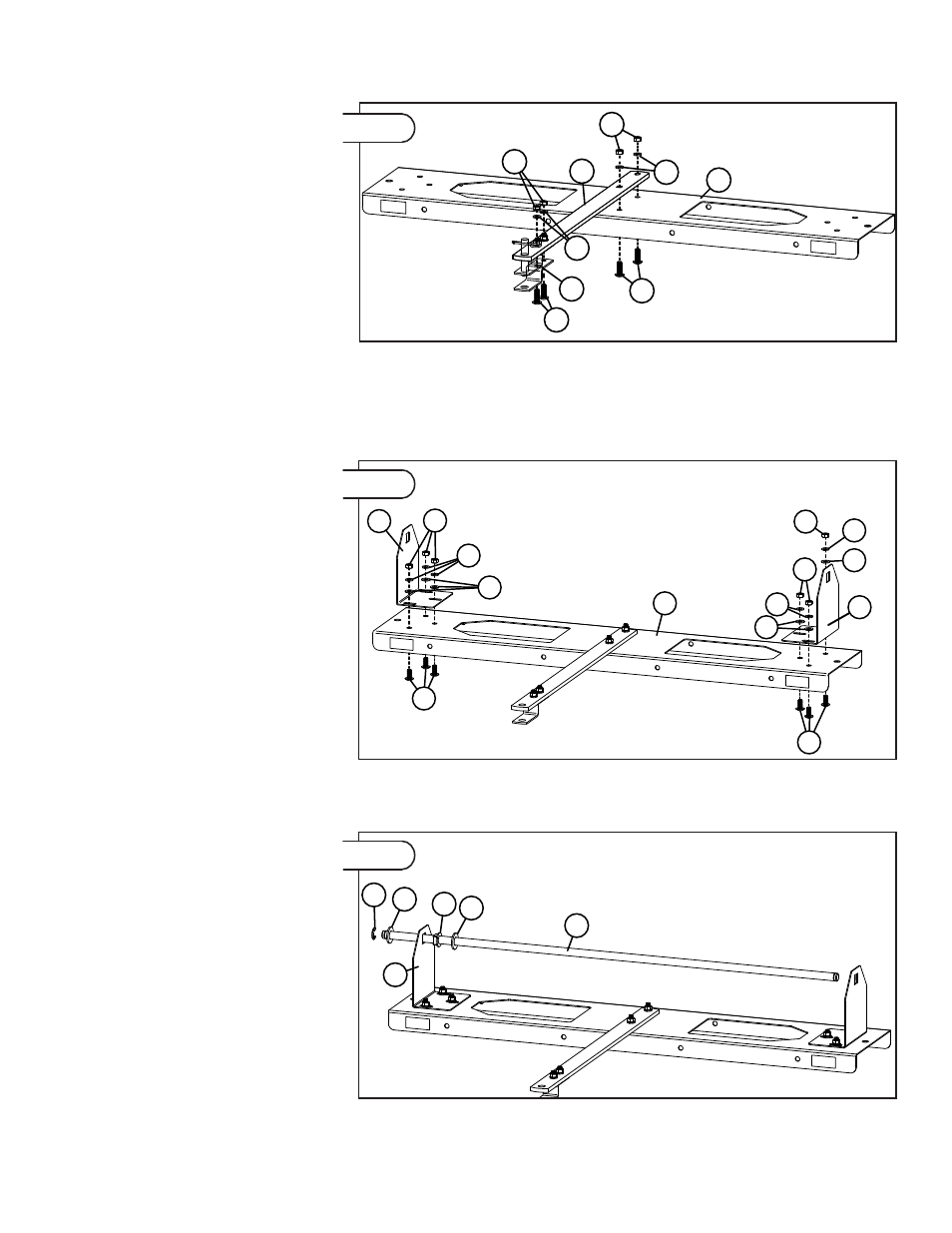

Installez la barre de traction (3) dans le plateau (5) à
l’aide de deux vis à tête ronde de 5/16 po x 1 po (11),
deux rondelles de blocage de 5/16 po (13) et deux
écrous hexagonaux de 5/16 po (12), comme illustré
dans la figure 1.
2.
Fixez la manille (20) à la barre de traction (3) à l’aide
de deux vis à tête ronde de 5/16 po x 1 po (11), deux
rondelles de blocage de 5/16 po (13) et deux écrous
hexagonaux de 5/16 po (12) (voir la figure 1).
REMARQUE : installez la manille (20) dans la
direction indiquée.
11
5
12
13
12
13
11
20
3
3.
Fixez les deux brides d’extrémité (1) au plateau (5) à
l’aide de six vis à tête ronde de 5/16 po x 3/4 po (10),
six rondelles plates de 5/16 po (14), six rondelles de
blocage de 5/16 po (13) et six écrous hexagonaux de
5/16 po (12) (voir la figure 2).
REMARQUE : Dans cette étape, ne serrez pas
complètement les écrous afin de pouvoir régler
les brides d’extrémité plus tard.
12
13
14
10
10
14
14
13
13
12
12
1
5
1
2
15
15
1
19
17
4.
Fixez un anneau de retenue en forme de E (19) sur
l’arbre des dents (2) et placez une rondelle plate de
5/8 po (15) sur ce dernier (voir la figure 3). Insérez
l’arbre dans une Bride D’extrémité.
5.
Placez un palier carré (17) et une rondelle plate de
5/8 po (15) sur l’arbre des dents (voir la figure 3).
Figure 3
Figure 2
Figure 1
