1008590FR-C 3.

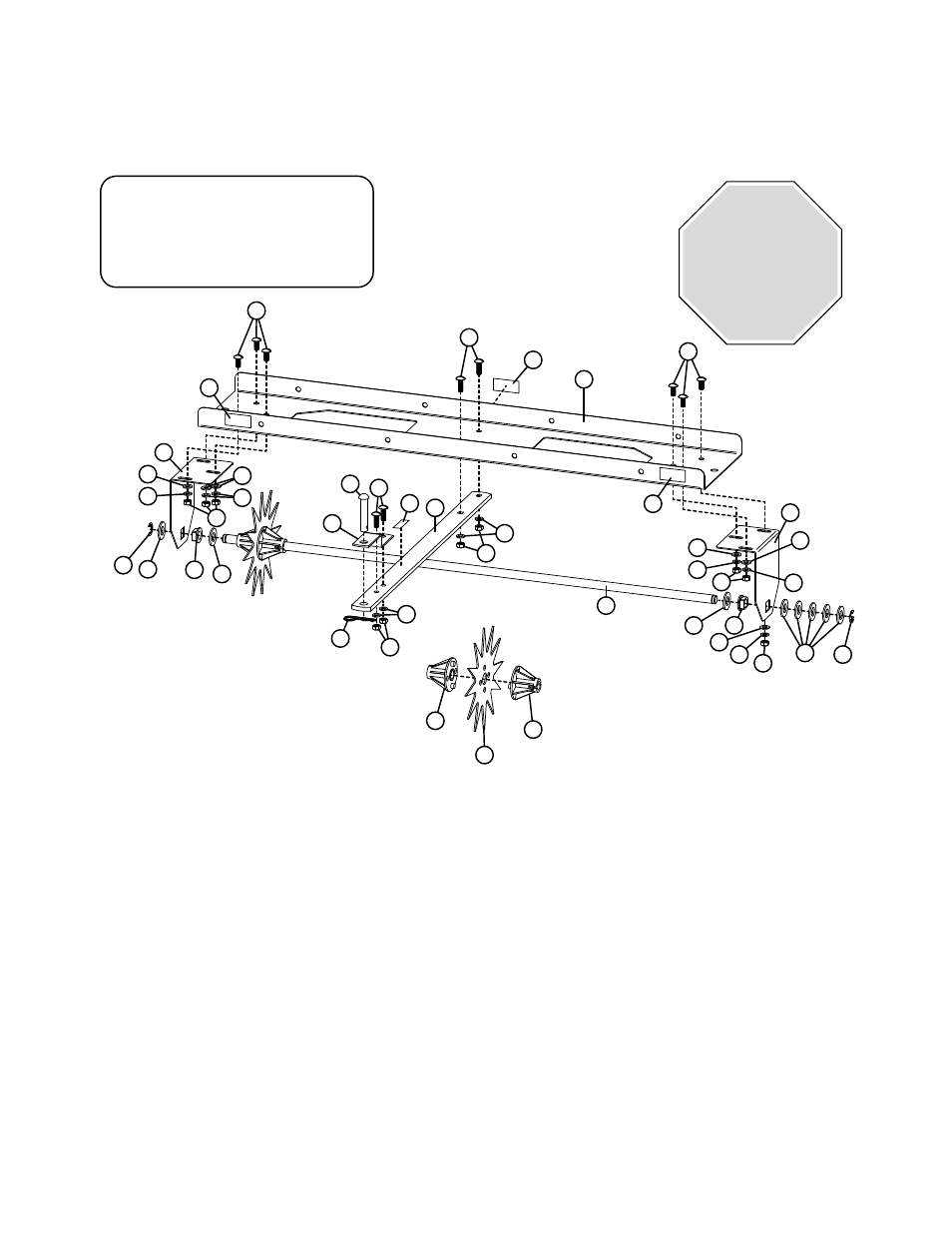

LISTE DE RÉFÉRENCE DES PIÈCES
================================================================================================
RÉF. N° DE PIÈCE DESCRIPTION QTÉ
1 1008490-10 Bride d’extrémité 2
2 1008491 Arbre des dents 1
3 B-3593-10 Barre de traction 1
4 B-3922 Autocollant de mise en garde
apposé sur l’aérateur
1
5 1008489-10 Plateau 1
6 1008563 Autocollant du logo BH 1
7 B-7063 Étiquette de mise en garde
illustrée
1
8 B-5423 Dent 10
9 B-5425 Palier 20
10 20M1012P Vis à tête ronde, 5/16 po x 3/4 po 6
11 20M1016P Vis à tête ronde, 5/16 po x 1 po 4
RÉF. N° DE PIÈCE DESCRIPTION QTÉ
12 30M1000P Écrou hexagonal, 5/16 po 10
13 40M1000P Rondelle de blocage, 5/16 po 10
14 45M1111P Rondelle plate, 5/16 po 6
15 45M2121P Rondelle plate, 5/8 po 8
16 B-3861 Goupille d’attelage, 1/2 po x 2-1/2
po
1
17 B-6270 Palier carré 2
18 D-146P Goupille en épingle à cheveux,
1/8 po
1
19 F-577 Anneau de retenue en forme de
E, 5/8 po
2
20 R-821-10 Manille 1
21 L-1744 Étiquette comportant le numéro
de série
1
19
19
15
14
1
5
1
2
8
9
9
13
14
16 11
10
4
3
13
13
14
13
14
14
17
13
13
12
12
13
12
12
12
15
15
15
17
17
20
21
Outils Requis :
(1) Tournevis à tête plate
(1) Clé de 1/2 po
(1) Ensemble de pinces ou marteau
(1) Paire de gants
10
7
11
6
ARRÊT
DES QUESTIONS
SUR L’INSTALLATION?
PIÈCES MANQUANTES?
PIÈCES DE REMPLACEMENT?
NE RETOURNEZ PAS
CHEZ LE DÉTAILLANT!
Veuillez plutôt appeler sans frais notre Service
d’assistance à la clientèle au
877-728-8224
ou faites-nous parvenir un courriel à
l’adresse
[email protected]
