Seite 4/4
Échelle

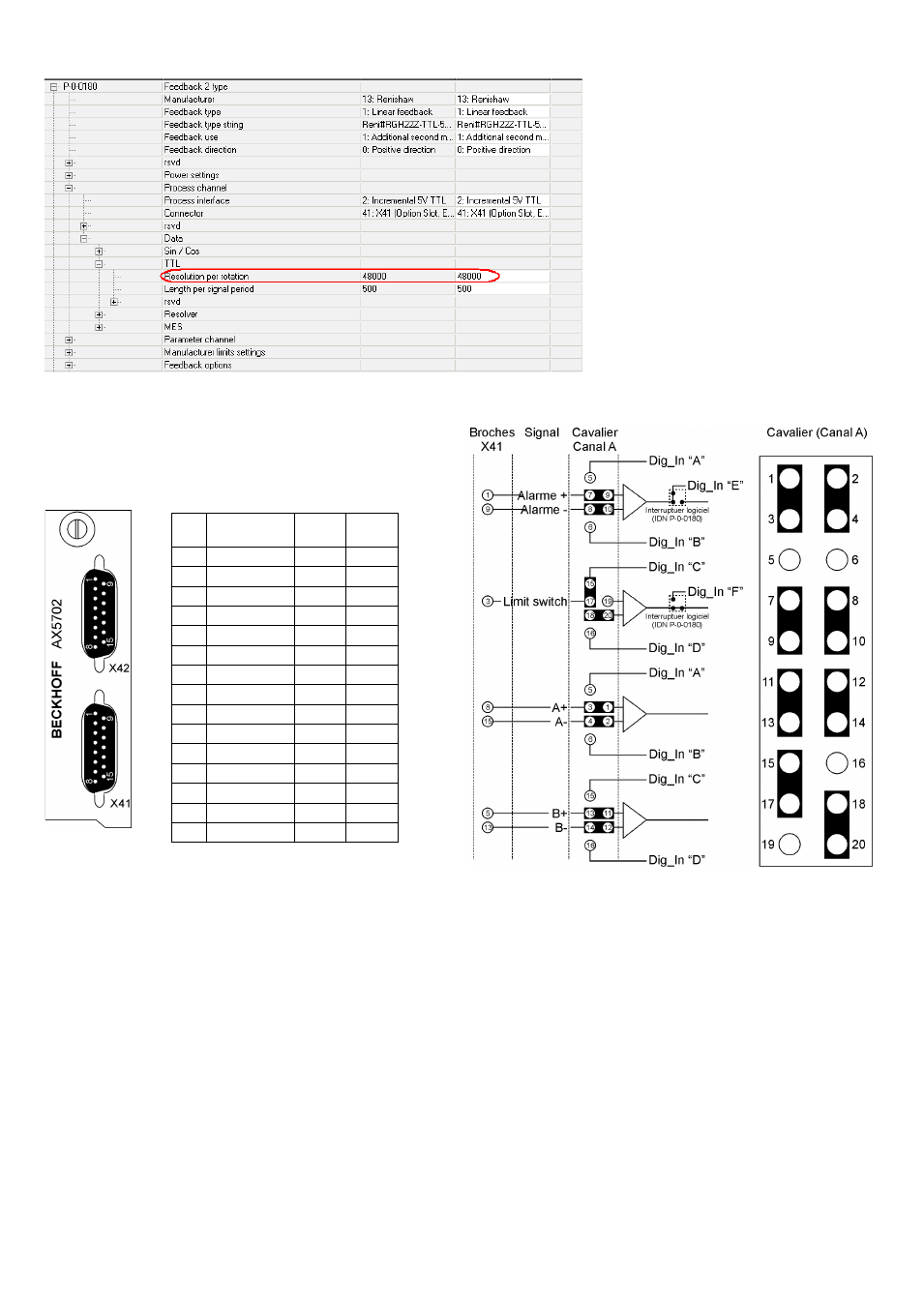

Aperçu de la prise X41 (canal A) et de la configuration des cavaliers
Prise X41
Bro
che
Renishaw In
« C »
In
« E »
1 Alarme (+) X (+)
2 GND_5 V
3 Limit switch X
4 U
S
_5 V
5 B+
6 n.c.
7 REF Z
8 A+
9 Alarme (-) X (-)
10 GND_Sense
11 n.c.
12 U
S
_5 V Sense
13 B-
14 Z
15 A-
Informations relatives à la documentation
Ce manuel s’adresse exclusivement à un personnel formé aux techniques de commande et d’automatisation et familiarisé aux normes nationales
applicables.
Pour l’installation et la mise en service des composants, il faut impérativement respecter les informations et explications ci-dessous.
Le personnel qualifié doit s’assurer que la mise en œuvre et l’utilisation des produits décrits répondent à toutes les exigences en matière de
sécurité, y compris toutes les lois, prescriptions, dispositions et normes applicables.
Avis de non-responsabilité
Cette documentation a été rédigée avec le plus grand soin. Cependant, les produits décrits font l’objet d’un développement constant.
C’est pourquoi cette documentation ne concorde pas toujours avec les performances, normes ou autres caractéristiques décrites.
Si la présente documentation contient des erreurs techniques ou rédactionnelles, nous nous réservons le droit d’y apporter des modifications, en
tout temps et sans avis préalable.
Toute demande de modification de produits déjà livrés est exclue si elle se base sur les données, illustrations et descriptions contenues dans la
présente documentation.
Droits d’auteur
© Beckhoff Automation GmbH
Toute communication ou reproduction de ce document, toute exploitation ou communication de son contenu sont interdites, sauf autorisation
expresse.
Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés pour le cas de la
délivrance d'un brevet, d'un modèle d'utilité ou d'un modèle de présentation.
Livraison
La livraison comprend les éléments suivants :
Carte optionnelle codeur AX570x, documentation technique et emballage
Si un des composants est endommagé, veuillez en informer immédiatement la firme logistique ainsi que Beckhoff Automation GmbH.
Configuration des cavaliers
