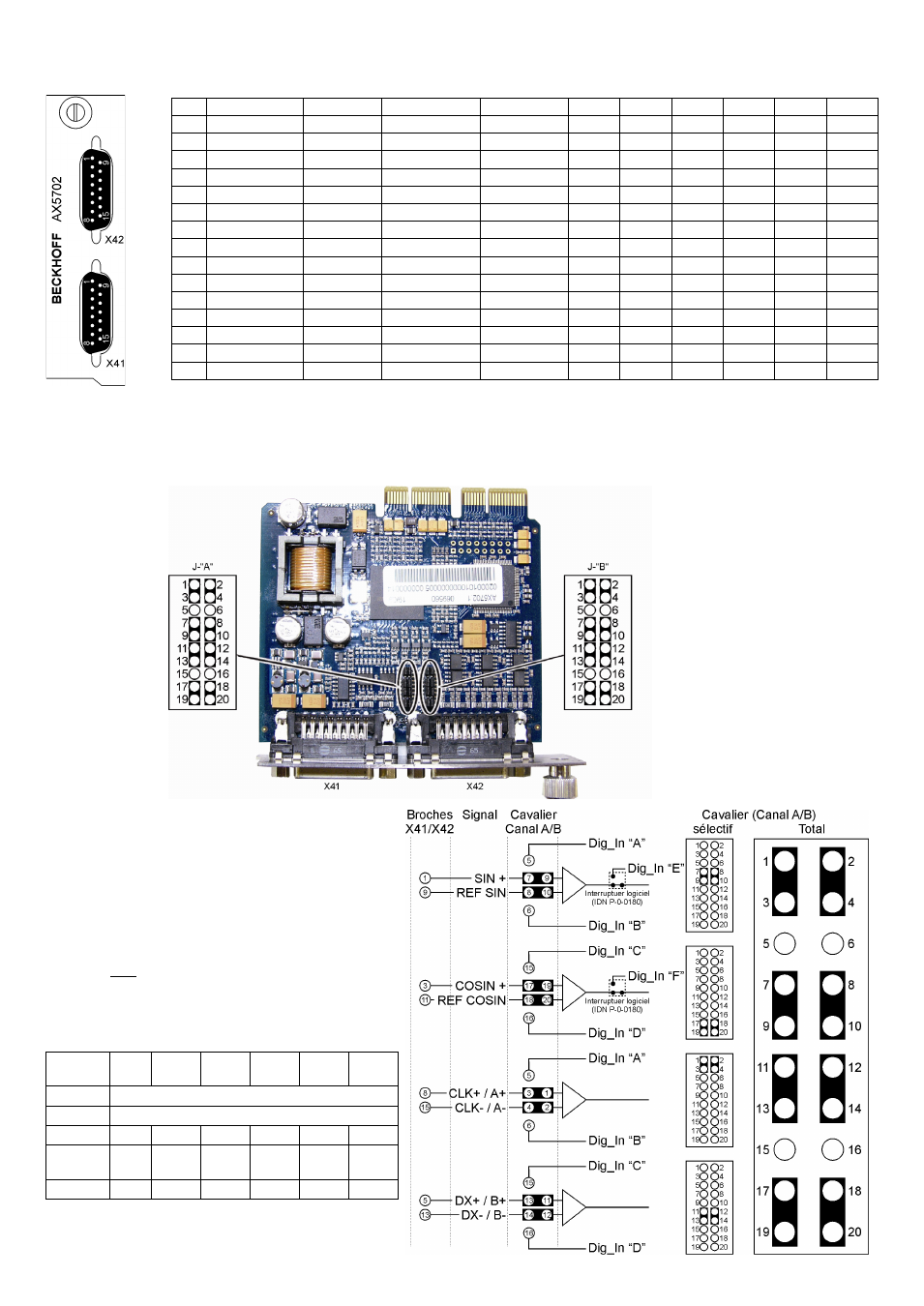

Aperçu des prises X41 (canal A) et X 42 (canal B)
Bro
h
EnDAT / BiSS Hiperface Sin / Cos 1V
pp
TTL In „A“ In „B“ In „C“ In „D“ In „E“ In „F“
1 SIN + SIN + SIN + n.c. X X (+)
2 GND_5 V GND_9 V GND_5 V GND_5 V
3 COS COS COS n.c. X X (+)
4 U
S
_5 V n.c. U
S
_5 V U
S
_5 V
5 DX+ (Data) DX+ (Data) n.c. B+ Y
6 n.c. U
S
_9 V n.c. n.c.
7 n.c. n.c. REF Z REF Z
8 CLK+ (Clock) n.c. n.c. A+ Y
9 REFSIN REFSIN REFSIN n.c. X X (-)
10 GND_Sense n.c. GND_Sense GND_Sense
11 REF COS REF COS REF COS n.c. X X (-)
12 U
S
_5 V Sense n.c. U
S
_5 V Sense U
S
_5 V Sense
13 DX- (Data) DX- (Data) n.c. B- Y
14 n.c. n.c. Z Z
15 CLK- (Clock) n.c. n.c. A- Y
Les entrées numériques « A » à « D » peuvent être disposées sur X ou sur Y.
Les entrées numériques « E » et « F » doivent être disposées sur X (+) et X (-).
Configuration du cavalier J-« A » pour le canal « A » et J-« B » pour le canal « B »
Les cavaliers J-« A » et J-« B » (1) se trouvent au milieu de la carte à circuits imprimés à côté de la tôle frontale de la carte. Il existe pour chaque
canal 2 séries de cavaliers avec chacune 20 broches. Le réglage par défaut sans évaluation des entrées supplémentaires est représenté dans la
figure ci-après.
Dans la figure ci-contre, le principe de configuration des
cavaliers est représenté, il est identique pour le canal A et le
canal B. Les broches correspondantes des prises d’entrée X41
et X42 sont câblées aux broches correspondantes des séries de
cavaliers. Les broches non-configurables ne sont pas
représentées. Pour pouvoir utiliser les entrées supplémentaires,
il faut exécuter les étapes suivantes :
• Insérez les cavaliers adéquats et paramétrez le IDN P-0-
0180Feedback optionsDigital Inputs « Input A » à « Input
D » sur « used » ou paramétrez le IDN P-0-0180Feedback
optionsDigital Inputs « Input E » ou « Input F » sur
« used » sans déplacer de cavalier.
• Câblez le fil du codeur conformément à l’utilisation des
entrées concernées ou fabriquez un adaptateur.
Le tableau suivant représente un choix de possibilités de
combinaison.
Système
Feedback
Input
« A »
Input
« B »
Input
« C »
Input
« D »
Input
« E »
Input
« F »
EnDAT Input « A-F » pas disponible
BiSS Input « A-F » pas disponible
Hiperface X X
Sin / Cos
1V
pp
X X X X
TTL X 1 X 1 X 2 X 2 X 1 X 2
1) On peut utiliser soit les entrées « A » et « B » soit l’entrée
« E ».
2) On peut utiliser soit les entrées « C » et « D » soit l’entrée
« F ».
