Instructions

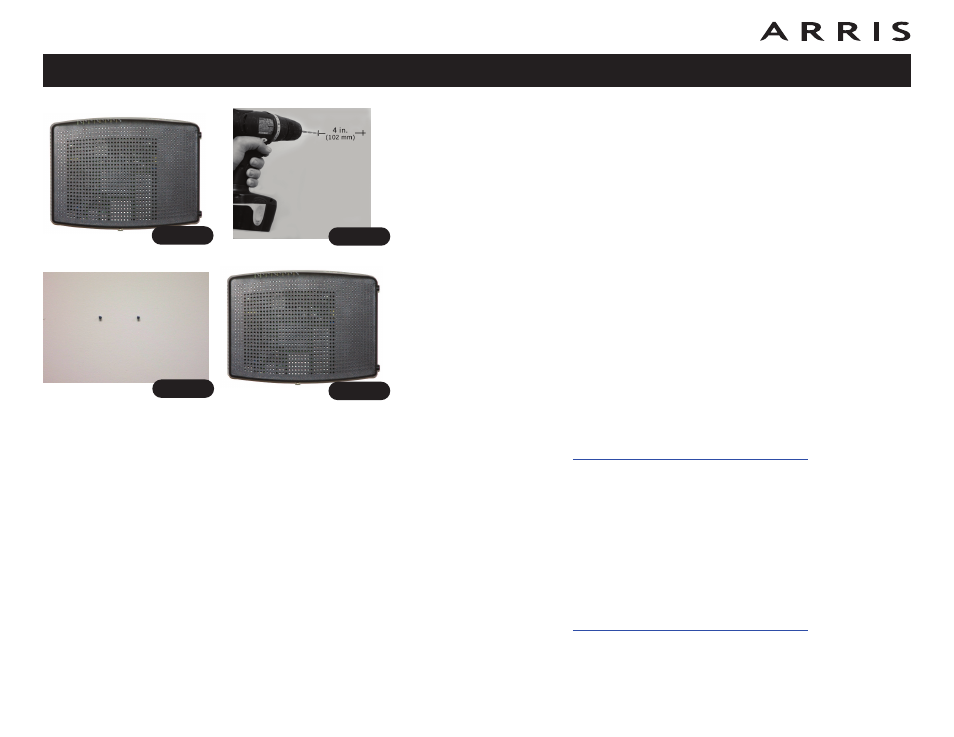

Instructions de montage mural
Remarque : Pour monter le modem de téléphonie sur une cloison sèche, placez-le
de façon à ce qu’au moins une des vis soit fixée à un montant. Cela
pourrait empêcher le modem de téléphonie de se détacher du mur
à l’avenir. Pour empêcher la surchauffe du modem de téléphonie, ne
bloquez pas les ouvertures d’aération sur les côtés de l’appareil.
1 Placez le modem de téléphonie sur la surface où vous avez l'intention de le
monter. Placez le modem de téléphonie de sorte que les voyants lumineux
soient orientés vers le haut ou la droite, selon votre préférence.
2 Percez deux trous, 4 pouces de distance, dans les emplacements corrects
pour les vis de montage.
3 Si vous utilisez des ancrages pour cloison sèche, insérez-les dans le mur.
Puis, enfoncez les vis dans le mur en laissant un espace d’environ 3 mm
(1/8 po) entre la tête de la vis et le mur. Si vous n’utilisez pas d’ancrages,
rentrez tout simplement les vis.
4 Glissez les deux fentes du support (à l’arrière du modem de téléphonie) au-
dessus des vis, puis glissez le boîtier vers le bas jusqu’à ce que le bout étroit
des fentes en trou de serrure entre en contact avec le fût de la vis.
5 Passez à la section Branchement du modem de téléphonie .
Instructions de montage sur un bureau
1 Positionnez le modem de téléphonie de sorte que :
• l’air circule librement tout autour
• le dos soit face au mur
• il ne tombe pas sur le plancher s’il est heurté ou déplacé
• les ouvertures d’aération sur les côtés de l’appareil ne soient pas
obstruées
2 Passez à la section Branchement du modem de téléphonie .
Guide d’utilisation du modem de téléphonie Touchstone TM1602G
Sécurité
Pour
commencer
Installation
de la pile Installation
Configuration
Ethernet Utilisation Dépannage Glossaire
23
Étape 1 Étape 2
Étape 4 Étape 3
