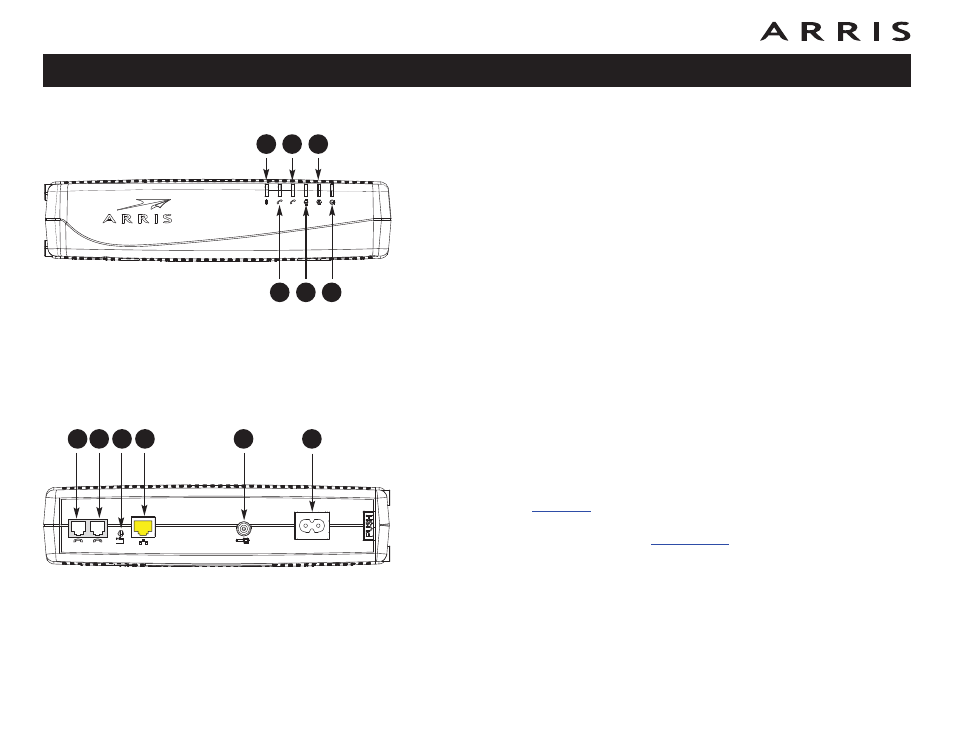

Panneau avant
Le devant du modem de téléphonie comporte les indicateurs suivants :
A Battery (Pile) : indique l’état de la pile.
B Tel 2 (Ligne de téléphone 2) : indique l’état de la ligne de téléphone 2.
C Tel 1 (Ligne de téléphone 1) : indique l’état de la ligne de téléphone 1.
D Online (En ligne) : indique l’état de la transmission des données sur
Internet.
E US/DS (Amont/Aval) : indique la connectivité en voie
remontante/descendante.
F Power (Alimentation) : indique si l’alimentation en c.a. se rend jusqu’à
l’appareil.
Panneau arrière
Le panneau arrière du modem de téléphonie comporte les connecteurs et élément
de réglage suivants :
A Tel 1 (Ligne de téléphone 1) (gris) : connecteur de la première ligne
téléphonique.
B Tel 2 (Ligne de téléphone 2) (gris) : connecteur de la deuxième ligne
téléphonique.
C Bouton Reset (Réinitialisation) : réinitialise le modem de téléphonie
comme si vous chargiez l’appareil. Utilisez un objet pointu non métallique
pour appuyer sur ce bouton.
D Connecteur
(jaune) : à utiliser avec un ordinateur ou un RL
domestique muni d’une connexion RL.
E Cable (Câble) : connecteur du
F Power (Alimentation) : connecteur du cordon d’alimentation.
Guide d’utilisation du modem de téléphonie Touchstone TM1602G
21
Reset
Tel 2
Tel 1
Ethernet
10/100/1000
Cable
A
C
B
D
E
F
TM1602
B
a
tt
e
ry
T
el
2
T
e
l 1
On
li
n
e
P
o
w
er
U
S/
D
S
B
A
D
C
F
E
