Connexion de la passerelle de données
1 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre sur le connecteur Cable (D) de la passerelle de
données. Serrez d’abord les branchements à la main, puis appliquez 1/8e de
tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de
haute qualité et supprimez les répartiteurs ou réduisez leur nombre au
minimum entre le connecteur du câble et la passerelle de données.
2 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
d’alimentation à l’arrière de la passerelle de données (E) et l’autre extrémité
sur une prise secteur.
Modèle DG950S uniquement : assurez-vous que l’interrupteur situé sur
le panneau arrière (F) est en position de marche.
Le voyant Power sur la façade de la passerelle de données s’allume et
clignote une seule fois (reportez-vous au tableau relatif aux témoins
lumineux dans la rubrique Utilisation de la passerelle de données). Si ce
n’est pas le cas, reportez-vous à la rubrique Dépannage .
Établissement d’une connexion Ethernet
3 Branchez l’une des extrémités du câble Ethernet sur l’un des ports situés à
l’arrière de la passerelle de données (D) et l’autre extrémité sur le port
Ethernet de l’ordinateur, du concentrateur ou du routeur haut débit.
Remarque : en cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec la passerelle de données.
Sécurité Prise en main Installation
Configuration
Ethernet Utilisation Dépannage Glossaire

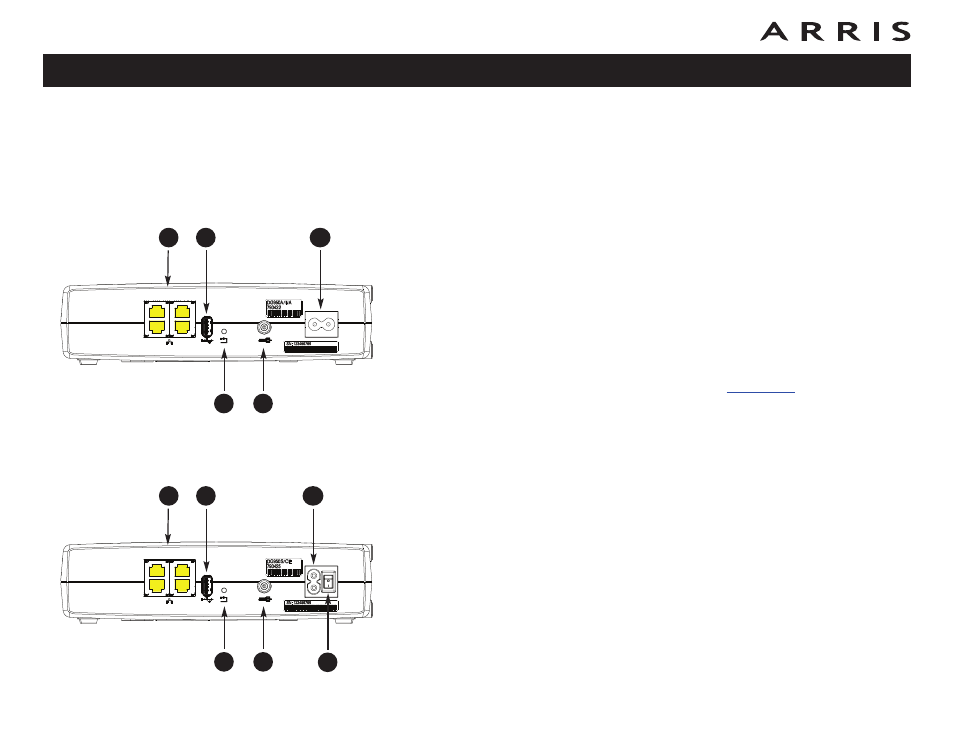

DG950A
