Connexion du modem téléphonique
AVERTISSEMENT
Risque de blessure ou de dommages aux équipements
La connexion du modem téléphonique à des câblages téléphoniques
existants du domicile doit être effectuée par un installateur professionnel
uniquement. Les connexions physiques au précédent prestataire de service
téléphonique doivent être supprimées et les câbles vérifiés ; la tension doit
être nulle. L'annulation du service téléphonique est inappropriée. Si ce
service est annulé, il risque d'être perdu et/ou le modem téléphonique
d'être irrémédiablement endommagé.
1 Branchez l'une des extrémités du câble coaxial sur la prise du câble ou sur le
répartiteur et l'autre extrémité sur le connecteur Cable (F) du modem
téléphonique. Vérifiez la solidité du branchement à la main, puis resserrez
encore davantage en appliquant 1/8è de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de type
RG¬6 de haute qualité et limitez ou évitez l'utilisation de répartiteurs entre le
connecteur du câble et le modem téléphonique.
2 Branchez l'extrémité appropriée du cordon d'alimentation sur le connecteur
Power (G) du modem téléphonique et l'autre extrémité sur une prise secteur.
Le témoin lumineux Power sur la façade du modem téléphonique s'allume et
clignote une seule fois (voir le tableau relatif aux DEL, en page 44). Si ce n'est
pas le cas, consultez la rubrique Dépannage .
3 Une fois le modem téléphonique relié au câble coaxial et à l'alimentation
électrique, passez à l'une des étapes suivantes :
•
Établissement d'une connexion Ethernet OU
• Établissement d'une connexion USB (si équipé)
Remarque : ne reliez pas un même ordinateur aux ports USB et Ethernet à la fois.
Mode d’emploi du modem téléphonique Touchstone TM702
Sécurité Prise en main
Installation de
la batterie Installation Pilotes USB
Configuration
Ethernet Utilisation Dépannage Glossaire
21

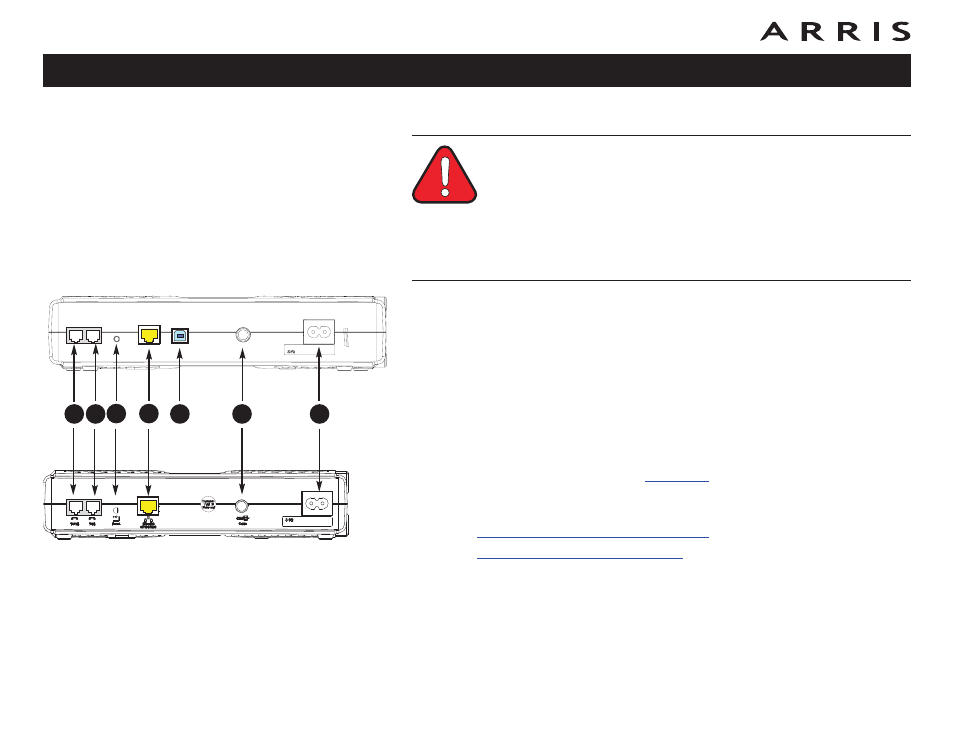

A C B D F E G
