Façade

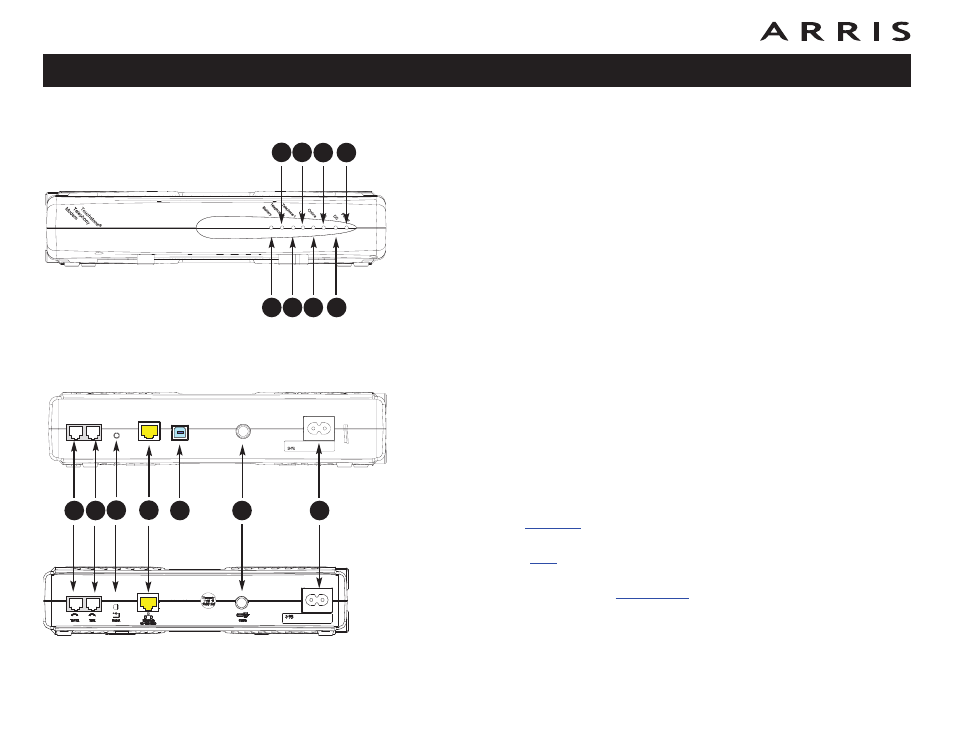

La façade du modem téléphonique présente les témoins suivants :
A Battery (TM702G uniquement) : indique l'état de la batterie.
B Telephone 2 : indique l'état de la ligne 2.
C Telephone 1 : indique l'état de la ligne 1.
D Link : indique la connectivité Ethernet ou USB (si équipé) entre le modem
téléphonique et l'ordinateur.
E Online : indique l'état de la transmission de données Internet.
F US : indique la connectivité montante.
G DS : indique la connectivité descendante.
H Power : indique si l'unité est alimentée.
Panneau arrière
Le panneau arrière du modem téléphonique présente les commandes et les connecteurs
suivants :
A Tel 1/2 (gris) : connecteur pour la première ligne téléphonique (ou les deux
lignes pour un téléphone 2 lignes)
B Tel 2 (gris) : connecteur pour la seconde ligne téléphonique
C Bouton Reset : réinitialise le modem téléphonique comme si vous l'aviez mis
hors tension, puis de nouveau sous tension. Appuyez sur ce bouton à l'aide d'un
objet pointu non conducteur.
D Connecteur Ethernet (jaune) : à utiliser avec un ordinateur ou une connexion
de réseau local domestique
E Connecteur USB (bleu, si équipé) : à utiliser avec une connexion USB
d'ordinateur
F Cable : connecteur pour le câble coaxial
G Power : connecteur pour le cordon d'alimentation
