Chapitre 2 : MISE EN SERVICE (suite) VSL range
PAGE 16
2-2. MISE EN SERVICE DU V-SCALE C
• Raccordements:
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez votre source vidéo à l'entrée VIDEO du V-SCALE C.
e Raccordez votre source informatique à l'entrée COMPUTER du V-SCALE C.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) à la sortie DISPLAY OUTPUT (connecteur
HD15 du V-SCALE C).
g Raccordez l'alimentation fourni à un prise de courant secteur et au connecteur d'entrée DC du V-SCALE C.

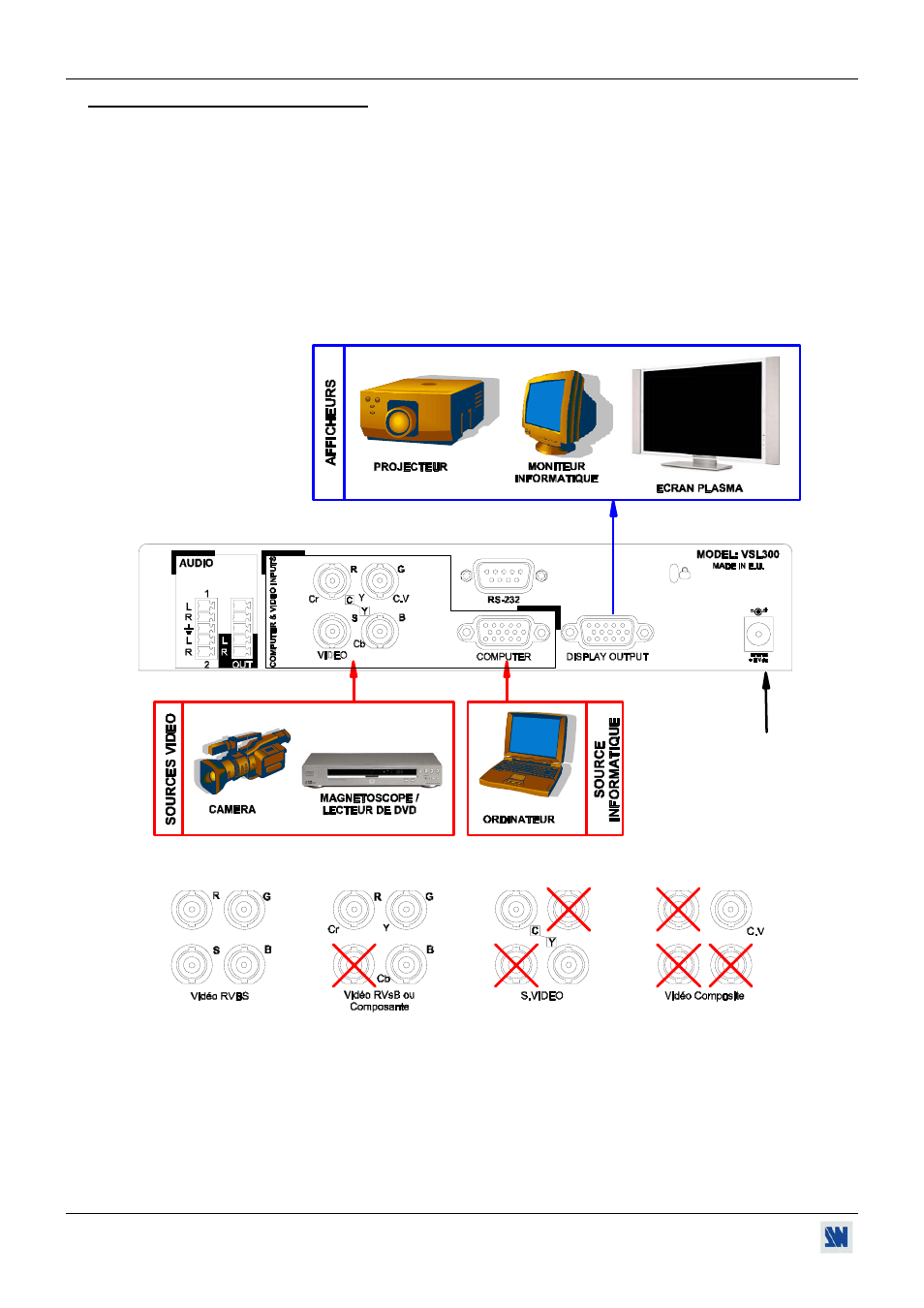

• Schéma de raccordement du V-SCALE:
3
4
5
2
• Raccordement de l'entrée vidéo:
