6. Installation et fonctionnement
6.1. Installation

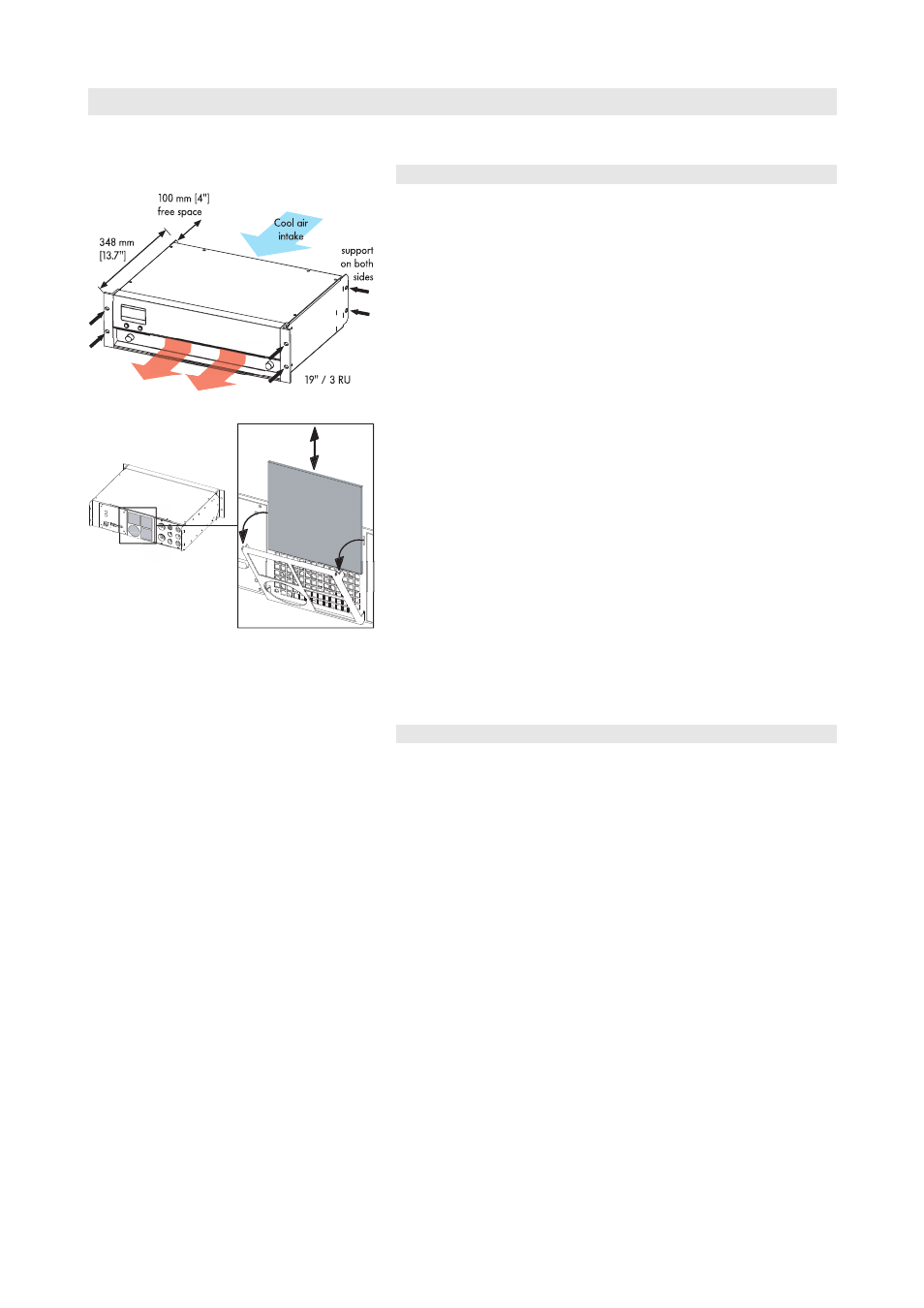

Fig. 20 : installation du D12
Les boîtiers du D12 sont conçus pour tenir dans un rack standard de
19" ou une caisse.
Concernant les spécifications du rack, maintenir une marge de
profondeur supplémentaire (10 cm sont normalement suffisants), afin de
loger les câbles et connecteurs à l'arrière de l'amplificateur.
Le montage d'amplificateurs dans des racks de 19" nécessite d'autres
fixations et supports que ceux présents en face avant. Prévoir des
renforts de soutien supplémentaires, dont les tiroirs fixés aux faces
internes des racks ou caisses, ou les grilles de renfort montées à l'arrière
de l'amplificateur. Celles-ci sont particulièrement importantes quand les
amplificateurs en racks sont destinées à des applications de tournée.
Fig. 21 : changement du filtre de ventilation
du D12
Le D12 pouvant générer beaucoup de chaleur, le courant d'air frais,
créé par le ventilateur, doit être suffisamment important pour éviter
l'accumulation d'air chaud à l'intérieur du rack du D12. Celle-ci pourrait
entraîner une surchauffe. Lors de l'installation de l'amplificateur, ne pas
entraver l'aération du panneau arrière ni les évents de la face avant –
voir Fig. 20.
Nous recommandons de nettoyer fréquemment le filtre de ventilation
pour assurer une bonne aération de l'unité. Un filtre visiblement sale
nécessite d'être nettoyé ou remplacé – voir Fig. 21. Ne jamais faire
fonctionner le D12 sans filtre. Des dépôts poussiéreux, en particulier
dans un environnement humide, pourraient occasionner des
dysfonctionnements de l'amplificateur. Si les amplificateurs sont logés
dans des caisses fermées (en cas d'installations fixes), préférer des
modules externes de ventilateurs avec filtres pouvant être facilement
remplacés sans ouvrir la caisse scellée.
6.2. Fonctionnement
6.2.1. Absorption et perte de puissance
La puissance sur secteur requise et l'énergie résiduelle produite par la
perte de puissance des amplificateurs varient selon l'impédance de
charge, les niveaux du signal et les caractéristiques de l'application
(discours, musique).
En pratique, le pic théorique de consommation propre d'un système ne
sera atteint qu'un court instant. Il n'est donc pas recommandé de s'y
référer pour déterminer les exigences de courant sur secteur et d'air
conditionné; sous peine d'obtenir une installation aux spécifications
excessives. Le facteur clé, dans les calculs de consommation d'énergie,
correspond au facteur de crête (CF) du signal de la musique ou de la
parole – le ratio du pic vis à vis de la tension RMS durable du signal.
Un facteur de crête de 2,4 représente 1/3 de la puissance maximale du
signal sinusoïdal de sortie; ce qui peut être vu comme le pire signal
disponible dans des conditions réelles. Une distribution de puissance
convenable devrait pouvoir répondre aux caractéristiques du courant
figurant dans le tableau ci-dessous (Tab. 8) avec le CF 2.4 en référence.
En cas d'utilisation temporaire du D12, avec des signaux standards de
facteurs de crête supérieurs, la distribution de puissance peut être revue
à la baisse dans la gamme prévue dans le tableau.
