5.2.4.1. Mode Dual channel

OUT A

SenseDrive

when SUB

selected

OUT B

SenseDrive

when SUB

selected

AMP B

AMP A

INPUT A

INPUT B

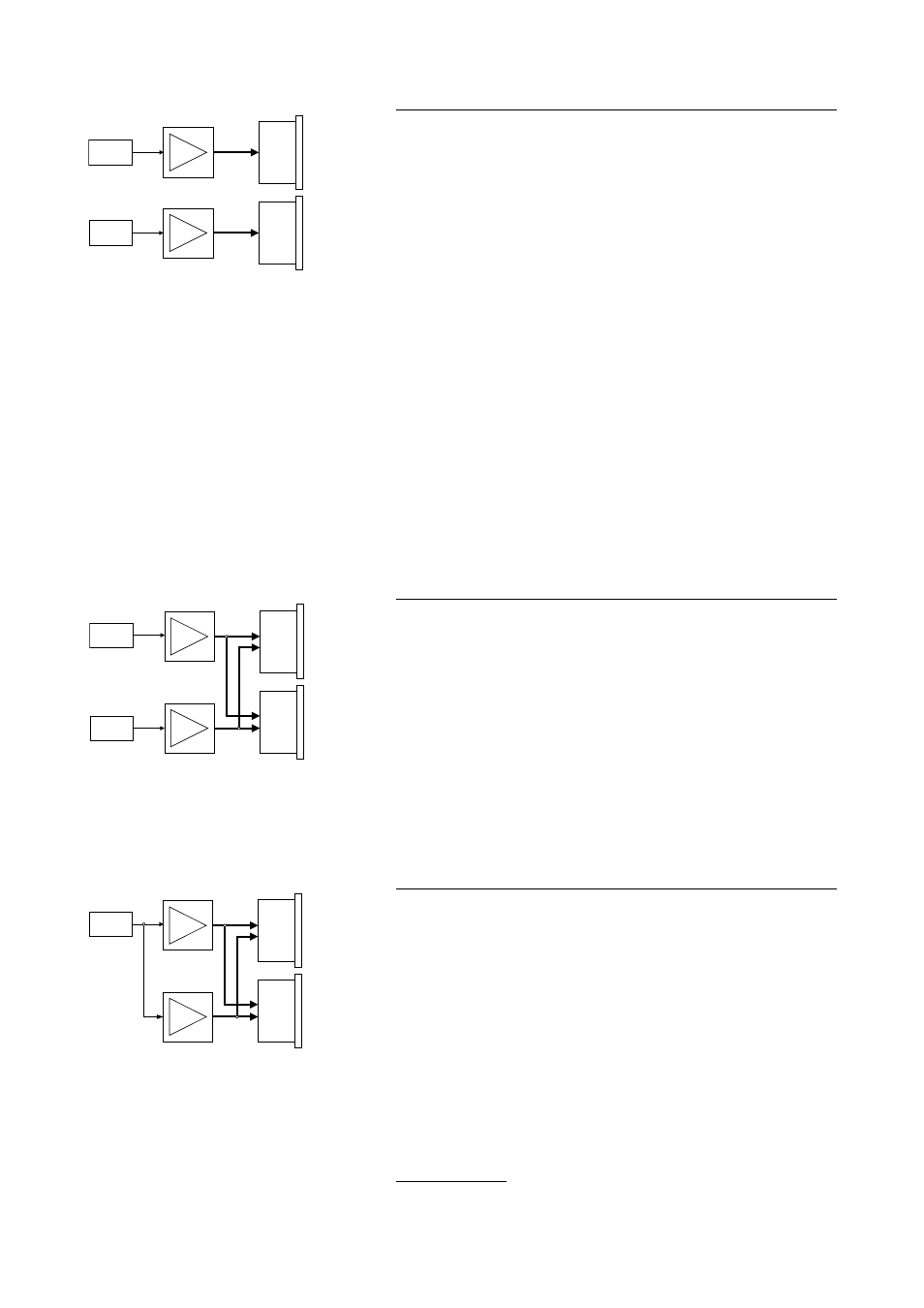

Fig. 17 : routage entrée/sortie du D12
Mode Dual channel avec routage d'entrée
standard

En mode "Dual channel", le D12 agit comme un amplificateur à 2
canaux – amplificateur stéréo. Les canaux de l'amplificateur sont
raccordés à leurs connecteurs de sortie respectifs (AMP Ch A vers OUT
A et AMP Ch B vers OUT B)

1

. Chaque connecteur de sortie est câblé en

parallèle, employant les pins correspondants pour les configurations
TOP ou SUB (voir la section 5.2.5.1 Affectation de pins d'enceinte et
équivalents, page 20).

Le mode "Dual channel" est dédié à des systèmes d&b à large bande
(systèmes passifs) et des Sub-Bass d&b actifs. Chacun des canaux peut
être indépendamment configuré pour des enceintes TOP ou SUB.

En mode "Dual channel" la fonction SenseDrive est disponible pour des
baffles raccordés sur les canaux A et B (avec des connecteurs EP5 et
NL8 exclusivement).

En mode "Dual channel", les quatre pins sont tous alimentés (TOP et
SUB). Cela peut endommager les TOP quand une configuration SUB est
sélectionnée sur le canal correspondant.

Le D12 surveillera le courant à travers les différents pins de sortie et
détectera la connexion d'un type d'enceinte inadapté. Selon le réglage
du D12, le message d'erreur "Top/Sub-Mismatch"

2

s'affichera sur

l'écran LCD et le canal correspondant sera muté. Se référer à la section
du manuel logiciel D12 "D12 menu des réglages – Options – détection
TSM (Top/Sub-Mismatch)".

5.2.4.2. Mode Mix TOP/SUB

OUT A

TOP / SUB

OUT B

TOP / SUB
SenseDrive

AMP B

AMP A

INPUT A

INPUT B

TOP

SUB

Fig. 18 : routage entrée/sortie du D12
mode mix TOP/SUB avec routage d'entrée
standard

En mode "Mix TOP/SUB", les deux canaux de l'amplificateur sont
raccordés aux connecteurs de sortie (AMP Ch A et Ch B vers OUT A et
B). Les connecteurs de sortie sont câblés en parallèle, utilisant les pins
correspondants pour les configurations TOP et SUB (voir la section
5.2.5.1 Affectation de pins d'enceinte et équivalents, page 20)

Le mode "Mix TOP/SUB" se destine à des systèmes d&b d&b à large
bande (systèmes passifs) et des Sub-Bass actifs; tandis que les réglages
de baffles TOP peuvent être sélectionnés sur le canal A et ceux des SUB
sur le canal B.

Le mode "Mix TOP/SUB" donne accès à la fonction SenseDrive pour
des enceintes adaptées sur le canal B (exclusivement avec des
connecteurs EP5 ou NL8).

5.2.4.3. Mode 2 voies actives – une seule entrée

INPUT A

OUT A
2-Way

SenseDrive

OUT B

2-Way

AMP B

AMP A

Fig. 19 : routage entrée/sortie du D12
Mode 2 voies actives avec routage
d'entrée standard

Le mode "2 voies actives" est destiné à des systèmes d&b actifs.

En mode "2 voies actives", les deux canaux d'amplificateur sont
raccordés aux deux connecteurs de sortie (AMP Ch A et B vers OUT A
et B). Les réglages d'enceinte se font sur le canal A. Tous les
paramétrages du canal A ainsi que le signal d'entrée sont reliés au
canal B et ne peuvent être configurés individuellement.

Le mode "2 voies actives" est destiné aux systèmes d&b actifs F1222,
M2 et C3 ainsi qu'aux M4 et MAX/MAX12 quand ils sont alimentés
activement.

En mode "2 voies actives", la fonction SenseDrive est disponible, pour
les baffles concernés, sur le canal A (avec des connecteurs EP5 ou NL8
exclusivement).

1 AMP CH = canal d'amplificateur / OUT = sortie
2 Défaut d'appariement Top/Sub
