Accrochage de Ti10L
1
2
4
3

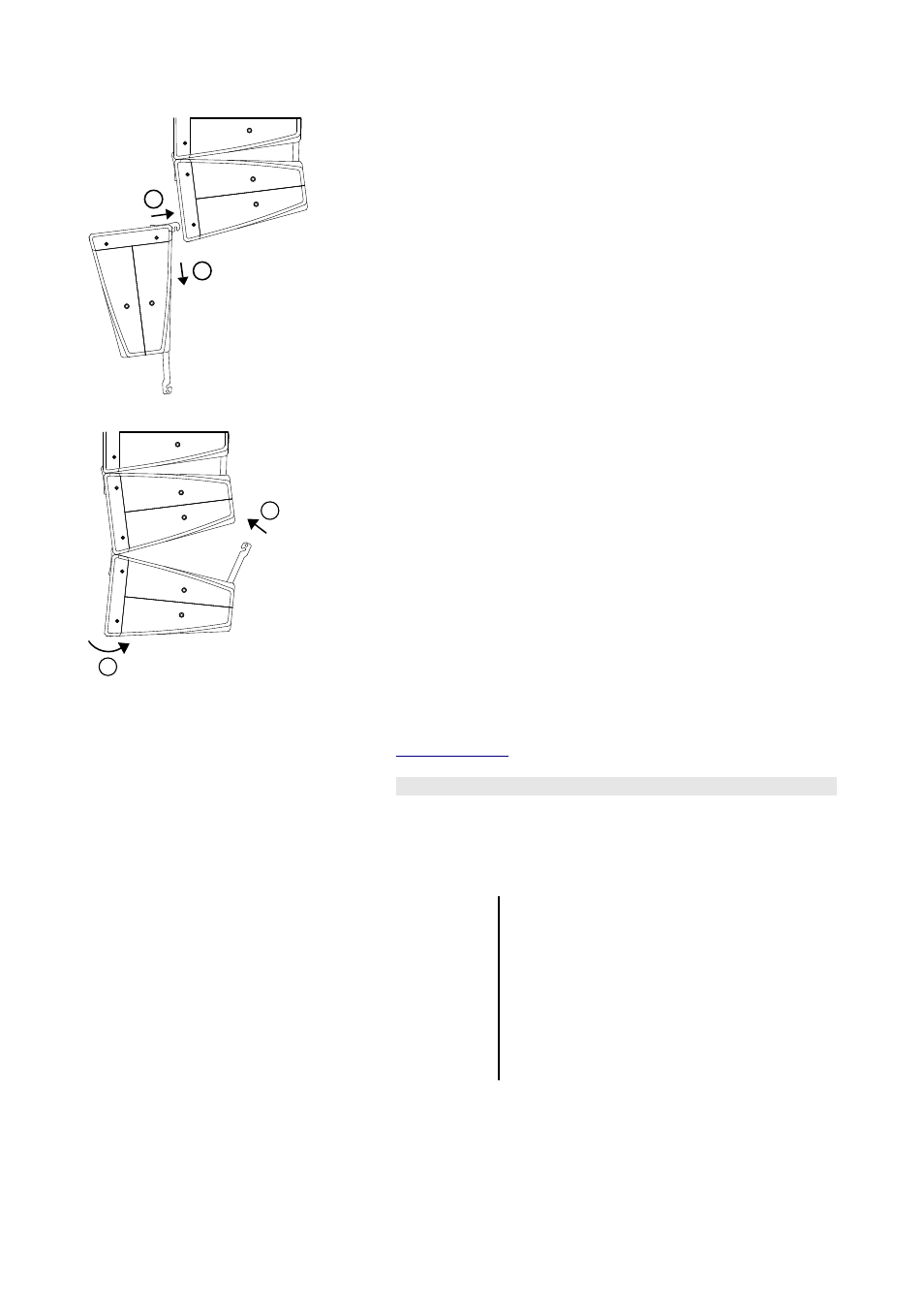

Fig. 4 : Assemblage de Ti10L
Les assemblages de Ti10L sont mis en place à l'aide du dispositif
d'accrochage en forme de cadre T Flying frame Z5370. Une description
détaillée des accessoires d'accrochage de la Série T est disponible dans
le manuel d'accrochage de la Série T. La partie avant des enceintes Ti10L
et T10 proposent des mécanismes d'accrochage distincts. Sur le modèle
Ti10L, les goupilles de sécurité sont remplacées par des crochets et des vis
fixes cachées par un capot de la même couleur que l'enceinte.
Pour accrocher une enceinte Ti10L à un assemblage ou au cadre T Flying
frame, procéder comme suit :
1. Déloger les Front links et le Splay link de l'enceinte en les faisant
coulisser.
2. Fixer les Locking pins au point d'accrochage arrière de
l'enceinte/cadre du haut jusqu'à la position désirée (offset).
3. Maintenir l'enceinte perpendiculaire à l'enceinte/cadre du haut.
4. Insérer les Front links dans le point d'accrochage avant de
l'enceinte du haut (1)
5. Amener doucement l'enceinte à la position désirée en vérifiant la
parfaite mise en place des crochets (2)
6. Lever l'arrière de l'enceinte (3) et accrocher le Splay link au
Locking pin de l'enceinte/cadre du haut (4).
7. Insérer le deuxième Locking pin (dit "de sécurité") pour bloquer
le Splay link de l'enceinte.
Les assemblages de deux ou trois enceintes Ti10L peuvent être associés
au support Z5373 T Cluster bracket, qui facilite le pointage de
l'assemblage suspendu ou posé en hauteur.
La documentation technique “TI385 d&b Line array design, ArrayCalc”
offre un descriptif précis de la conception et planification des alignements
de Série T. Elle est également incluse avec le T Flying frame. Le calculateur
d&b ArrayCalc est téléchargeable sur le site Internet de d&b
www.dbaudio.com .
Options de coffret des enceintes Ti10L et Ti10P
La version spéciale couleur (SC) de l'enceinte existe dans toutes les teintes
du nuancier RAL. Le connecteur est de type NL4.
La version résistante aux intempéries (WR) est disponible exclusivement en
noir. Elle est équipée d'un câble d'entrée fixe.
ATTENTION :
L'option WR assure le fonctionnement des enceintes
dans des conditions ambiantes inconstantes.
Néanmoins, elle n'a pas vocation à leur permettre
d'être utilisées en extérieur, de façon permanente et
sans protection.
-
Prévoyez une protection supplémentaire pour
couvrir les enceintes.
-
Orientez les enceintes horizontalement ou inclinez-
les vers le bas.
