Ti10

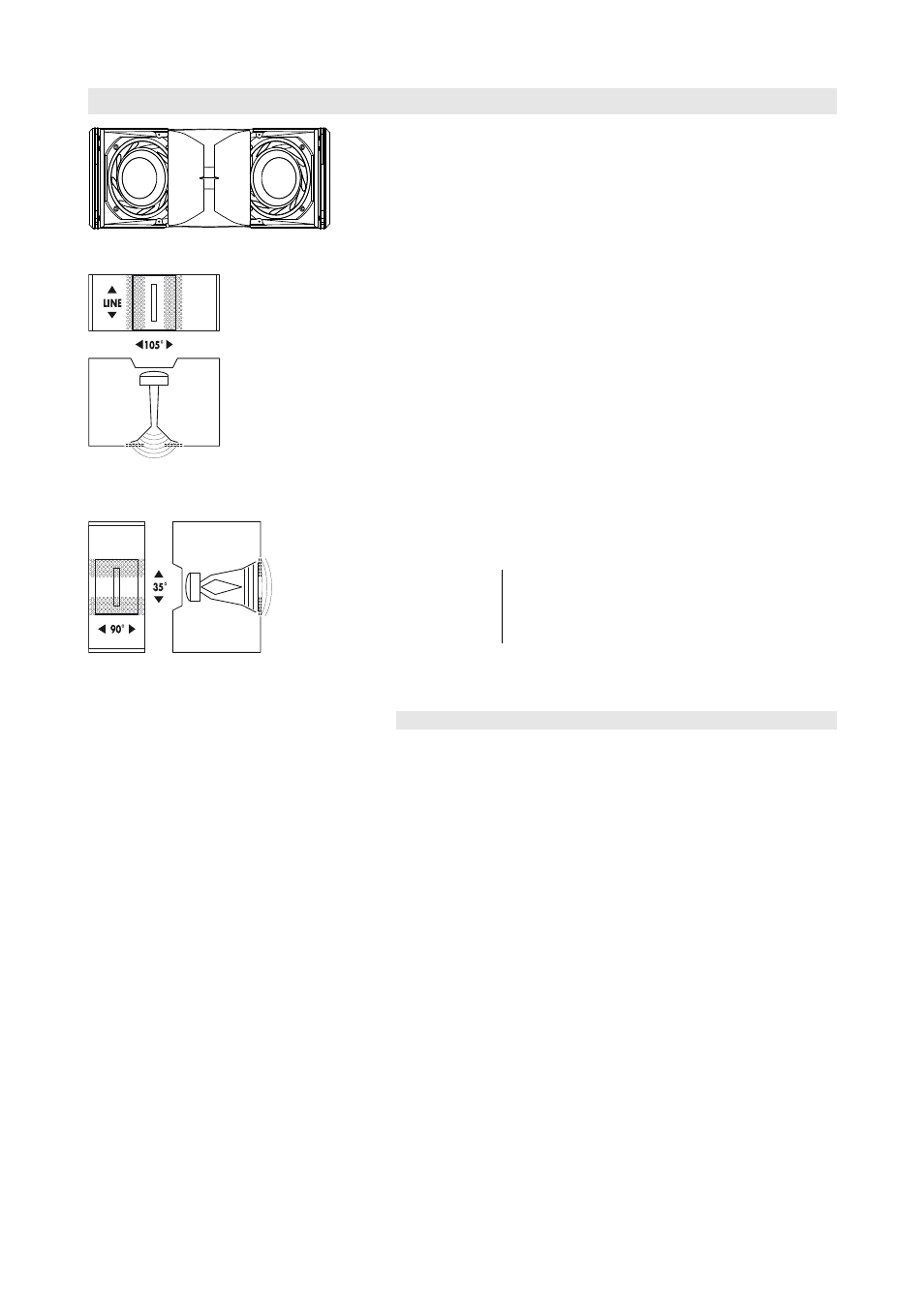

Fig. 1 : Enceinte Ti10
Fig. 2 : Pavillon et lentille de Ti10 en ligne
source
Fig. 3 : Pavillon et lentille de Ti10 en source
ponctuelle
La Ti10 est la version d'installation de l'enceinte T10. Elle est une enceinte
très compacte, utilisable à la fois en Line source ou en source ponctuelle à
haute directivité. Pour ces applications, la Ti10 propose deux modèles de
dispersion. Passer de l'un à l'autre ne requiert aucun outil.
La conception de la Ti10 repose principalement sur l'association unique
d'un guide d'ondes rotatif avec pavillon, et d'une lentille acoustique. Par
nature, le pavillon génère une ligne source verticale d'une dispersion
horizontale de 90°. La lentille, figurant sur la grille de façade, étend en
line array la dispersion HF à 105°. Au sein d'un alignement droit et en
source ponctuelle, la lentille courbe le front d'onde de la ligne source,
engendrant un modèle de dispersion de 90°x35°.
La Ti10 est un baffle deux voies doté de deux haut-parleurs 6.5”, d'un
haut-parleur à compression 1.4” et d'un filtre passif. Le montage de ses
haut-parleurs LF suit une disposition dipolaire, permettant d'étendre le
contrôle de la dispersion aux basses fréquences. Sa réponse en fréquence
s'étend de 68 Hz à plus de 18 kHz.
La Ti10 est construite en mousse de polyuréthane durcie et recouverte
d'une peinture de finition noire, résistante aux chocs et aux intempéries. Sa
forme lui permet d'être employée à l'unité en position verticale, ou en line
array dans des configurations verticales définies par l'utilisateur. La face
avant du baffle, revêtue d'une mousse interchangeable perméable
acoustiquement, est protégée par une grille métallique rigide.
ATTENTION :
Les baffles Ti10 ne doivent être alimentés que par des
amplificateurs d&b correctement configurés. Le cas
échéant, leurs composants risquent d'être
endommagés.
Colonnes et accessoires d'accrochage de Série Ti
Pour les applications line ou source ponctuelle, l'enceinte Ti10 est
disponible en deux versions de coffrets mais leurs propriétés acoustiques
sont identiques.
-
Ti10L
: Version "line" équipée d'accessoires d'accrochage spécifiques.
Elle peut constituer un line array et une enceinte indépendante selon les
deux types d'orientation de pavillon.
-
Ti10P
: Version source ponctuelle sans accessoires d'accrochage
spécifiques. Elle est utilisable en tant qu'enceinte indépendante selon
les deux types d'orientation de pavillon.
Les enceintes Ti10L sont mécaniquement raccordées avec les accessoires
d'accrochage situés sur les deux côtés de la face avant et au centre de
la face arrière. Tous les éléments nécessaires à la fixation sont déjà
intégrés sur l'enceinte. Ils peuvent néanmoins être repliés ou coulisser pour
être extraits. Les angles de couplage entre enceintes adjacentes peuvent
être réglés de 0° à 15°.
Pour les utilisations en source ponctuelle, les enceintes Ti10L et Ti10P sont
dotées de six inserts filetés permettant de raccorder les différents
accessoires d'accrochage, tels que les plaques de fixation Z5371 T Flying
bracket, Z5372 T Horizontal bracket et les adaptateurs Z5354 E8/E12
Flying adapter ou Z5020/25 Flying adapter 02/03.
