Connexions
n.c.
1+
1-
2+
2-
1+
1-
2+
2-

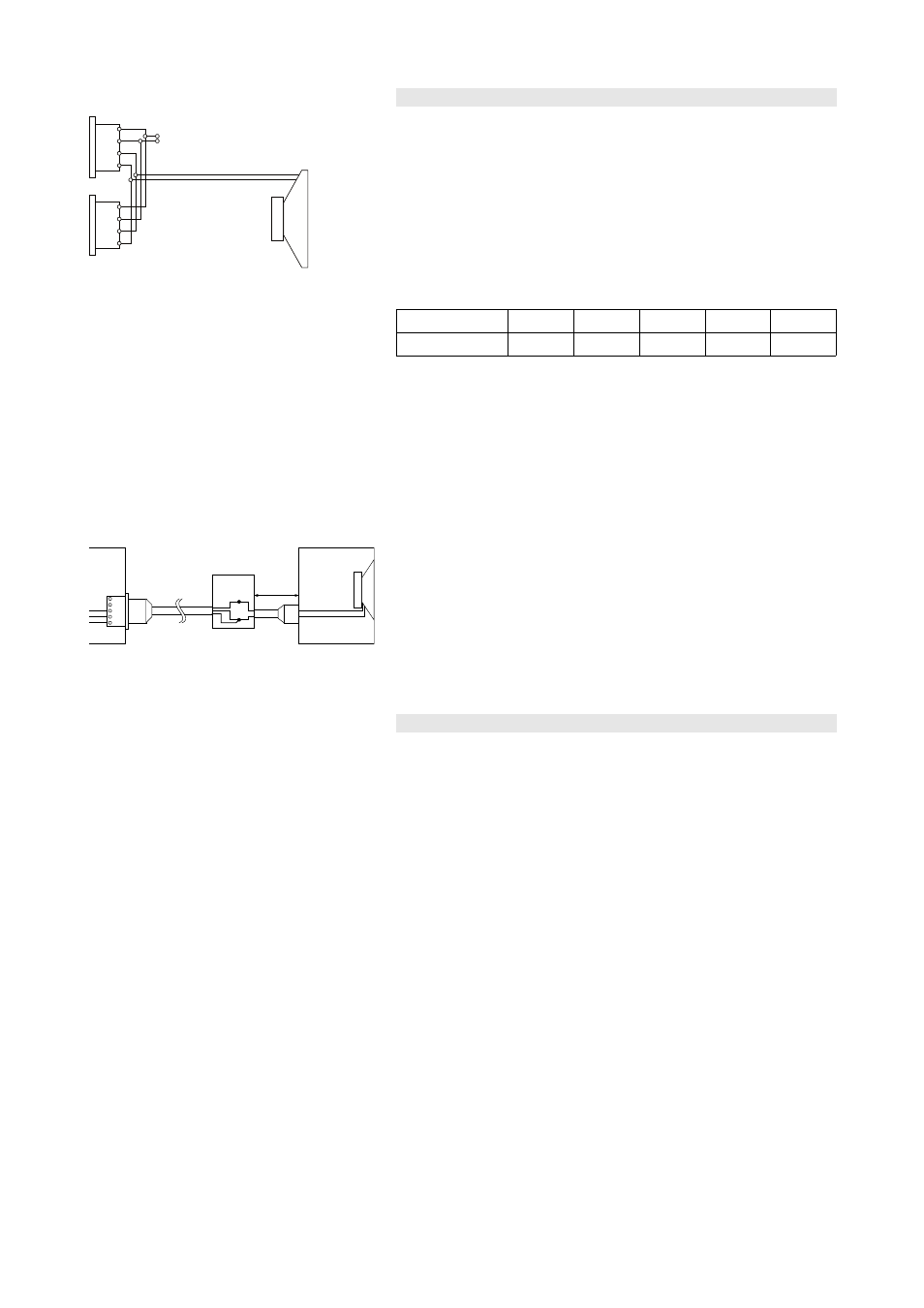

Fig. 3 : Câblage des connecteurs
Le Ti-SUB dispose de deux connecteurs NL4. Les pins des deux
connecteurs sont reliées en parallèle. Le Ti-SUB occupe les points 2+/2–.
Les points 1+/1– sont destinés à des enceintes d&b large bande. La prise
mâle sert de prise d'entrée et la femelle permet une connexion directe
avec des baffles supplémentaires.
La version résistante aux intempéries (WR) est équipée d'un câble d'entrée
fixe (5 m / 16.4 ft, type H-07-RN-F 2 x 2.5 mm
2
/AWG 13).
Les équivalences des broches des connecteurs NL4 et du câble fixe en
option figurent dans le tableau ci-dessous.
NL4
1+
1–
2+
2–
n.a.
Câble fixe (PG)
Marron (+)
Bleu (–)
Connexion des sorties EP5 du D12 aux Sub-Bass
(SenseDrive)
La technologie SenseDrive requiert, pour être appliquée aux Sub-Bass, un
amplificateur D12 muni de connecteurs EP5.
Dès lors que le D12 est configuré en mode "Mix TOP/SUB", la fonction
SenseDrive est disponible mais uniquement sur le connecteur B de la
sortie.
2-wire cable
(max. 3 m /10 ft)
1
2
3
4
5
–
+
D12
amplifier
EP-5
NL4 /
PG
3
Junction
box
4
5
min. 3-wire cable
–
+
Les installations fixes offrent la possibilité d'exécuter la fonction SenseDrive
avec des connecteurs NL4 ou l'option de câble fixe (PG). La connexion
du câble du signal négatif (pin 4 du connecteur EP5 de la sortie
correspondante du D12) au câble du SenseDrive (pin 5 du connecteur
EP5 de la sortie correspondante du D12) s'effectue dans une boîte de
raccordement, située à proximité du Sub-Bass. Pour obtenir une
performance optimale du SenseDrive, la liaision ne doit pas être opérée à
moins de 3 m (10 ft) du Sub-Bass.
Amplification avec D6 ou D12
Sélectionner le preset T-SUB.
Ce dernier est disponible au sein du D12 dans les modes "Dual Channel"
et "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à deux Ti-
SUB.
Presets disponibles
Circuit 100 Hz
En mode circuit 100 Hz, la fréquence d'utilisation haute du système est
réduite de 140 Hz à 100 Hz.
