Accrochage de Ti-SUB

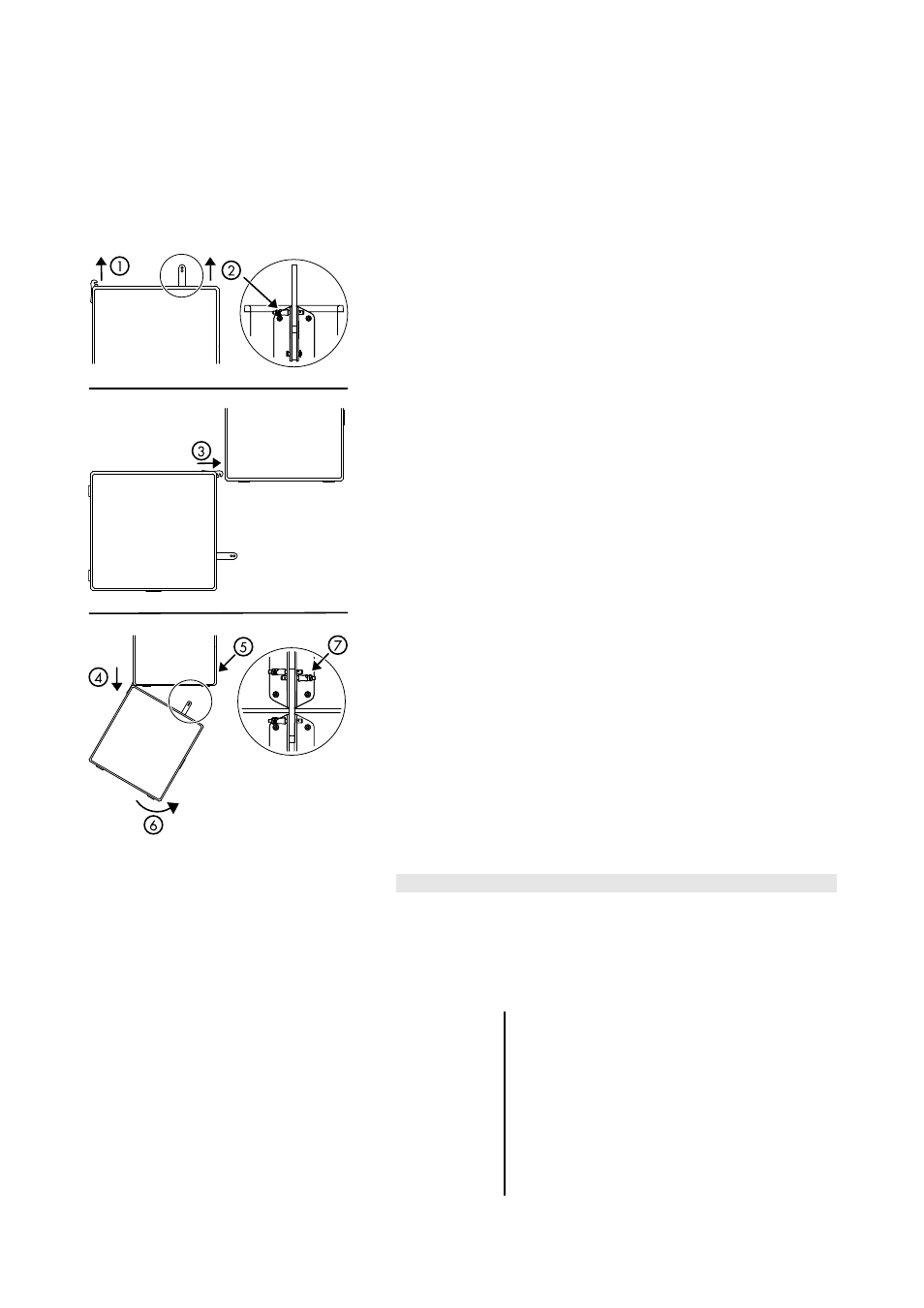

Fig. 2 : Assemblage d'enceintes Ti-SUB
Utiliser le cadre Z5370 T Flying frame pour constituer des assemblages
d'enceintes de Série Ti comprenant des enceintes Ti-SUB dans leur partie
supérieure. Une description détaillée des accessoires d'accrochage de la
Série T est disponible dans le manuel d'accrochage de la Série T. La
partie avant des enceintes Ti-SUB proposent des mécanismes
d'accrochage distincts. Sur le modèle Ti-SUB, les goupilles de sécurité sont
remplacées par des crochets et des vis fixes cachées par un capot de la
même couleur que l'enceinte.
Pour accrocher une enceinte Ti-SUB au cadre T Flying frame et à la partie
supérieure d'un assemblage d'enceintes de Série Ti, procéder comme suit :
1. Faire coulisser et déloger les Front links de l'enceinte.
2. Libérer le Locking pin du Rear link et faites coulisser le Rear link
jusqu'à sa butée.
Insérer le Locking pin pour maintenir le Rear link.
3. Maintenir l'enceinte perpendiculaire à l'enceinte/cadre la plus
haute et insérer les Front links dans l'accrochage avant de
l'enceinte la plus haute.
4. Amener doucement l'enceinte à la position désirée en vérifiant la
parfaite mise en place des crochets.
5. Libérer les Locking pins à l'arrière de l'enceinte la plus haute.
6. Relever l'arrière de l'enceinte et insérer le Rear link dans le
Locking pin de l'enceinte la plus haute.
7. Insérer les deux Locking pins pour le Rear link sur l'enceinte la
plus haute.
Options de coffret du Ti-SUB
La version spéciale couleur (SC) de l'enceinte existe dans toutes les teintes
du nuancier RAL. Le connecteur est de type NL4.
La version résistante aux intempéries (WR) est disponible exclusivement en
noir. Elle est équipée d'un câble d'entrée fixe (5 m / 16.4 ft, type H-07-
RN-F 2 x 2.5 mm 2 /AWG 13).
ATTENTION :
L'option WR assure le fonctionnement des enceintes
dans des conditions ambiantes inconstantes.
Néanmoins, elle n'a pas vocation à leur permettre
d'être utilisées en extérieur, de façon permanente et
sans protection.
-
Prévoyez une protection supplémentaire pour
couvrir les enceintes.
-
Orientez les enceintes horizontalement ou inclinez-
les vers le bas.
