Amplification
ATTENTION ! Les Sub-Bass J-INFRA ne doivent être alimentés que par des
amplificateurs d&b correctement configurés. Le cas échéant, leurs
composants risquent d'être endommagés.
En sélectionnant "2-Way Active" et un mode J-INFRA, chaque paire de
canaux de sortie d'amplification peut amplifier activement un seul
J-INFRA.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A

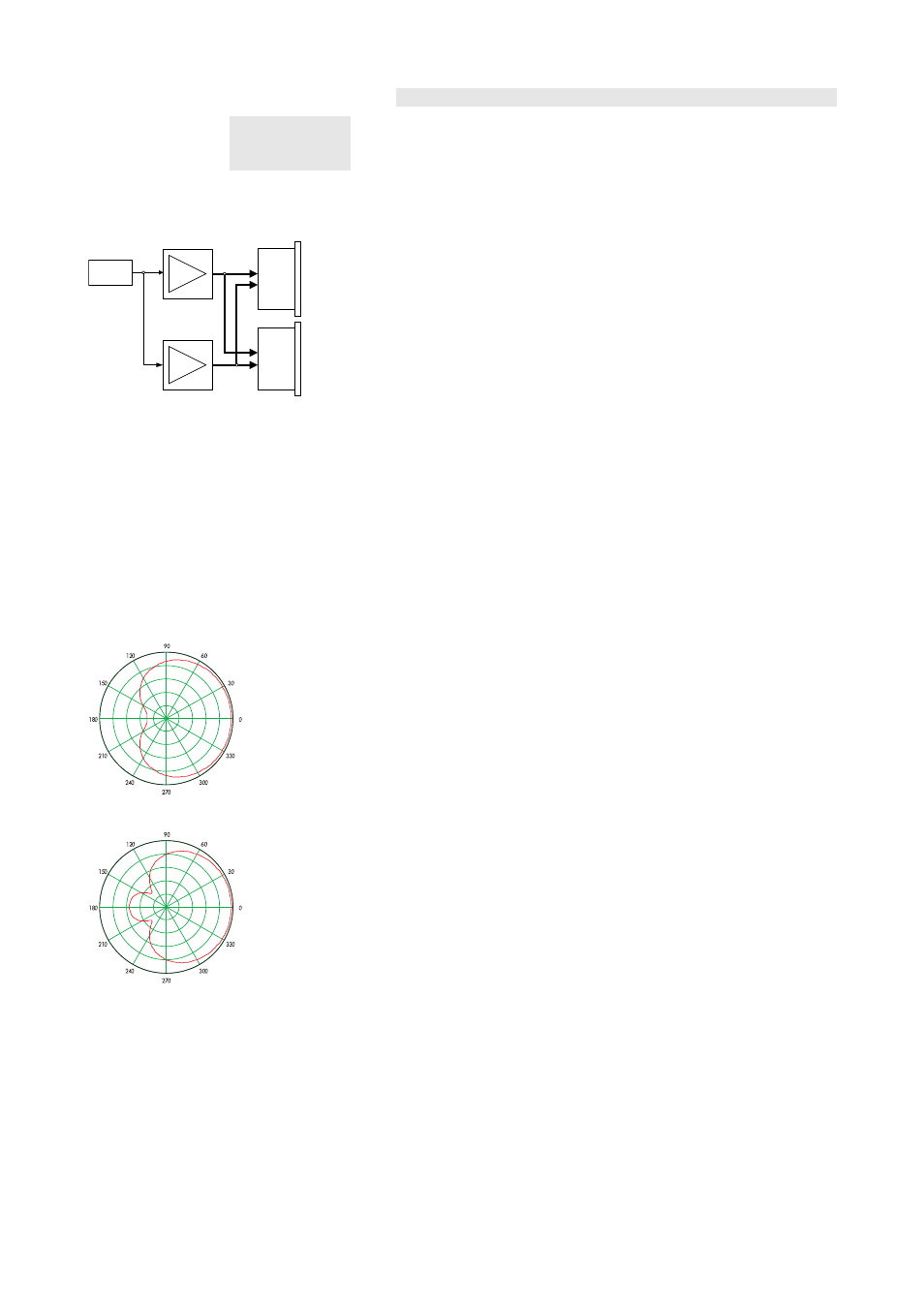

Fig. 3 : routage Input/Output du D12 en
mode “2-Way Active”.
Le signal d'entrée est relié à un canal d'amplification, puis acheminé
(raccordé) à l'intérieur vers le second canal.
Sur l'amplificateur D12, la fonction SenseDrive impose le raccordement
du Sub-Bass à la sortie A.
Les deux canaux sont réglés pour créer un modèle de dispersion
cardioïde, générant ainsi un maximum de réjection vers l'arrière.
Presets disponibles
Le mode standard est sélectionné lorsque des J-INFRA sont disposés à
proximité de J-SUB.
Circuit 70 Hz
Positionner des J-INFRA à distance de J-SUB réduit le coupling entre les
systèmes. Le mode circuit 70 Hz compense cet effet en étendant la limite
de la fréquence haute à 70 Hz.
Circuit HCD
Fig. 4 : modèle polaire cardioïde
Fig. 5 : modèle polaire hypercardioïde
Sélectionner le paramètre HCD (Hypercardioïde) permet d'optimiser le
réglage des canaux avant et arrière en vue d'obtenir une réjection
maximale sur les côtés arrières gauche et droit. Il en découle un modèle
de dispersion hypercardioïde. Cette caractéristique est particulièrement
utile en présence de colonnes de Sub-Bass déployées sur les côtés droit
et gauche de la scène car elle assure un minimum d'interférence sur
scène.
Le mode HCD peut être employé dans un contexte d'émission libre et
sans obstacle ou devant des parois murales. L'espace minimal requis
entre le mur et le J-INFRA est garanti par les roues à l'arrière de la
caisse du Sub-Bass. Même en mode HCD, deux J-INFRA adjacents
doivent être séparés de 60 cm (2 ft).
