J-INFRA

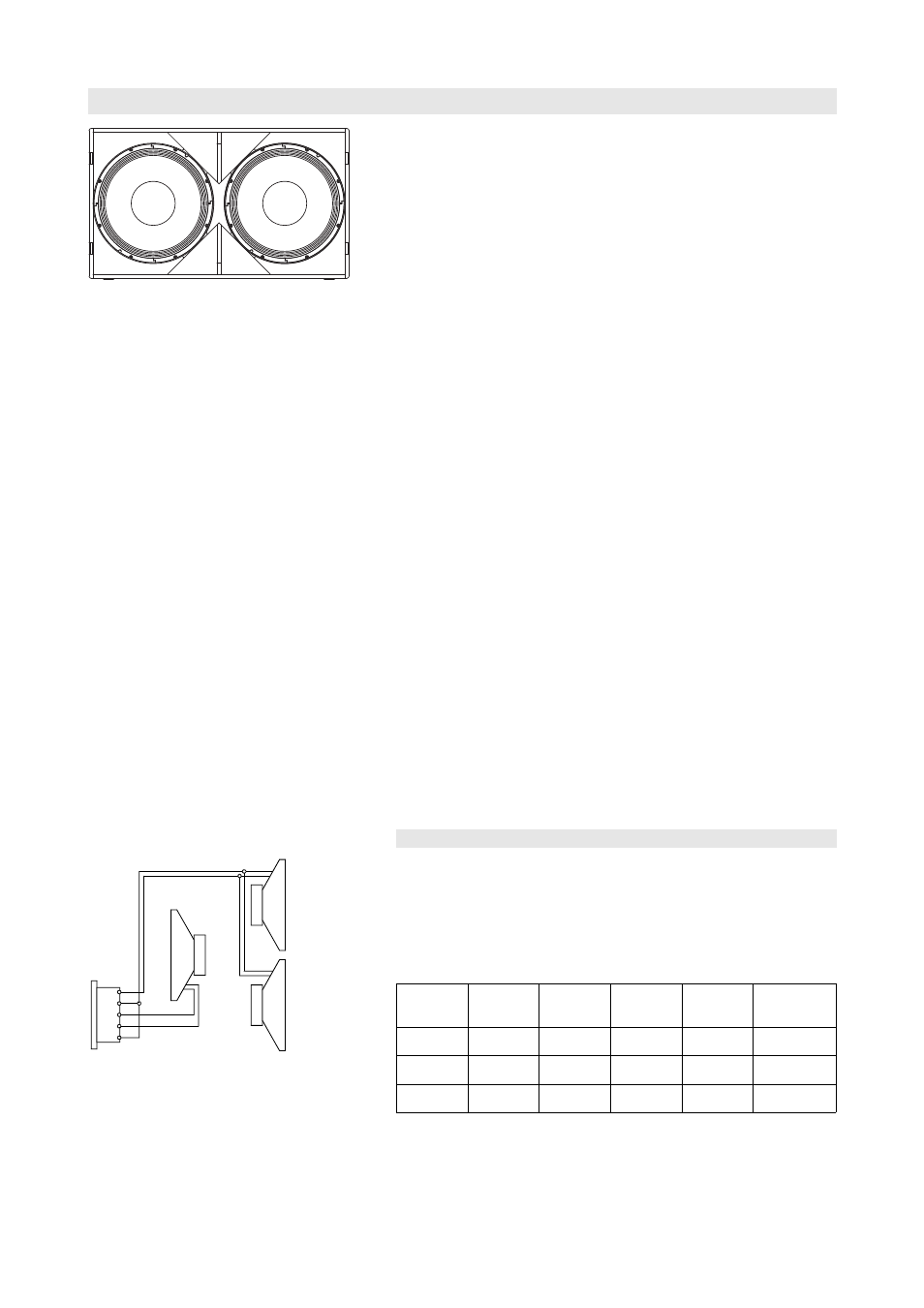

Fig. 1: Enceinte J-INFRA
Le J-INFRA est l'infra-Bass cardioïde de la Série-J. Il est susceptible de
compléter des systèmes de la Série-J -composés de J8, J12 et J-Sub
selon diverses combinaisons- dont il étend la réponse en fréquence à
27 Hz.
Le J-INFRA peut être utilisé au sein d'empilements au sol, suivant une
configuration gauche/droite conventionnelle, ou au cœur d'un
assemblage de Sub-Bass infra. Un J-INFRA offre à deux Sub-Bass J-SUB
un surplus d'énergie acoustique à très basses fréquences.
Un descriptif précis des conception et planification des alignements de
Série-J figure dans la documentation technique "TI 385 d&b Line array
design, ArrayCalc". Celle-ci est fournie avec l'accessoire d'accrochage
J-Flying frame et le simulateur d&b ArrayCalc.
Le J-INFRA est une conception bass-reflex en deux voies actives,
abritant trois haut-parleurs néodyme à longue excursion de 21“. Deux
d'entre eux sont montés en face avant tandis que le troisième est
orienté vers l'arrière.
Les haut-parleurs avant et arrière sont alimentés par des canaux
d'amplificateur distincts et fonctionnent dans des caissons bass-reflex
indépendants. Le modèle de dispersion cardioïde, résultant de cette
disposition, permet d'éviter la production d'une énergie acoustique
indésirable à l'arrière du système. Par ailleurs il réduit considérablement
à basse fréquence le champ de réverbération, offrant une plus haute
précision dans la reproduction du son. Au sein d'un alignement de
J-INFRA, il est nécessaire d'observer une distance minimale de 60 cm
(2 ft) entre deux enceintes adjacentes.
La caisse du J-INFRA est fabriquée en contreplaqué marine et possède
une finition résistante à l'humidité (polyuréthane). Les faces avant et
arrière sont protégées par une grille métallique rigide. Les faces
latérales sont équipées de huit poignées. Deux patins orientés dans le
sens de la longueur sur la face inférieure de la caisse, préservent celle-ci
des rayures et éraflures. La face supérieure présente deux rainures de
la taille correspondante, prévues pour accueillir les patins d'un Sub-Bass
empilé et garantir ainsi la stabilité d'une colonne de J-INFRA. En façade,
la caisse est dotée de quatre cliquets destinés à l'accrochage d'un capot
optionnel pour le transport E7920.
Connexions
1
2
3
4
5
Sense D rive
Fig. 2: Câblage des connecteurs
Le J-INFRA est équipé d'un seul connecteur NLT4F. Les pins 1+/1– sont
destinés aux haut-parleurs montés en face avant. Aux pins 2+/2– est
affecté le haut-parleur orienté vers la face arrière.
Le J-INFRA peut être muni de connecteurs EP5 ou NL8 en option. Les
équivalences entre broches des connecteurs NLT4F, EP5 et NL8 figurent
dans le tableau ci-dessous.
LF +
Avant
LF –
Avant
LF +
Arrière
LF –
Arrière
SenseDrive
Avant
NLT4F 1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
NL8 1+ 1– 4+ 4– 3–
