Connexions

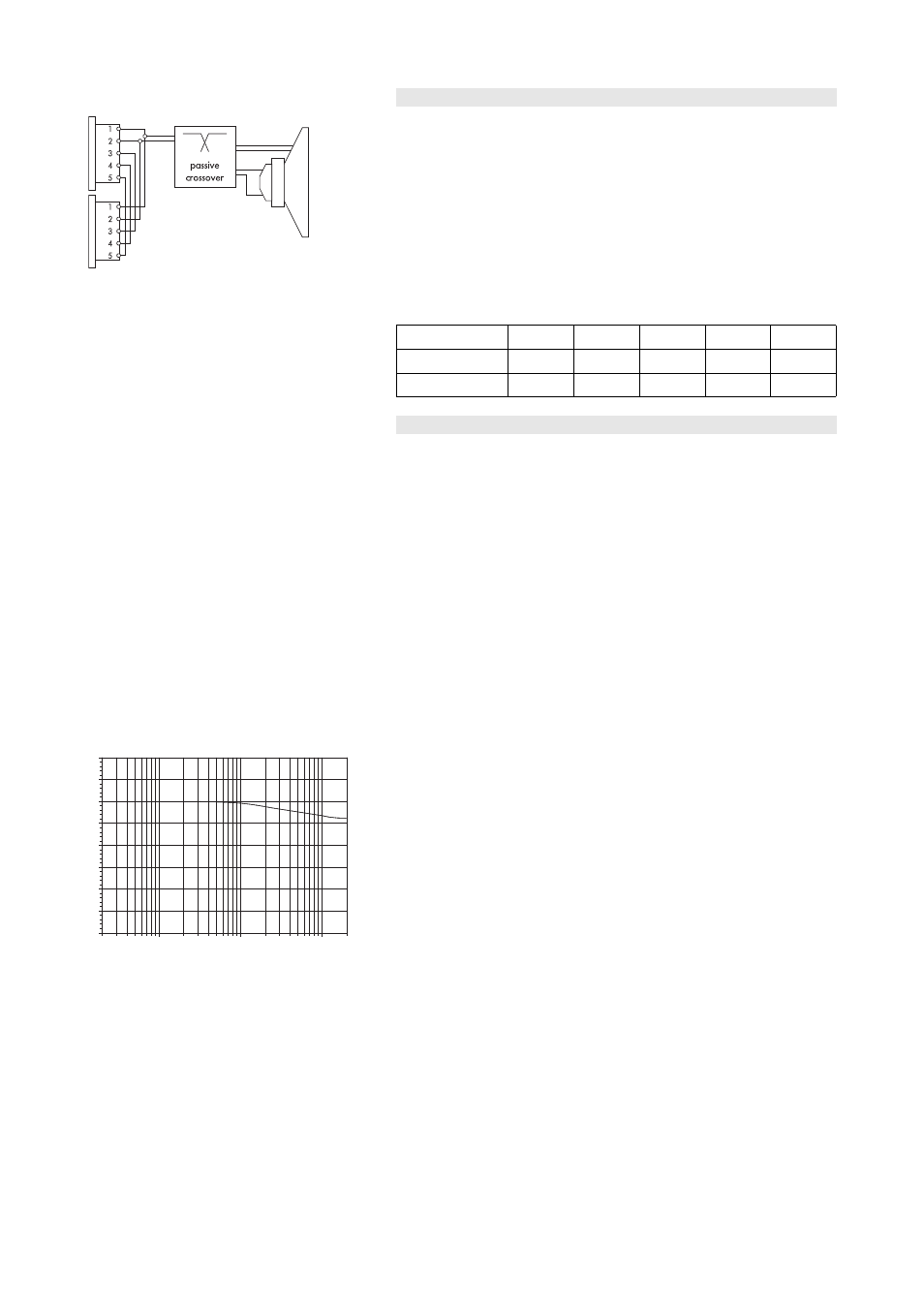

Fig. 4: Câblage des connecteurs
La E6 dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. La E6 occupe les points 1/2. Les
points 3/4 et 5 sont destinées aux Sub-Bass actifs. Le point 5 est dédié
à la technologie SenseDrive (celle-ci n'est disponible qu'avec un
amplificateur D12 et un câblage à 5 fils). La prise mâle sert de prise
d'entrée et la femelle permet une connexion directe avec des baffles
supplémentaires.
La E6 peut être équipée en connecteurs NL4 en option.
Les équivalences des broches des connecteurs EP5 et NL4 et du câble
fixe en option figurent dans le tableau ci-dessous.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Câble fixe (PG) Marron (+) Bleu (–)
Amplification avec D6 ou D12
Sélectionner le preset E6.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/SUB".
Pour les associer avec des Sub-Bass actifs alimentés par un seul câble à
4/5 fils, passer en mode "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à quatre
enceintes E6.
Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA et
CPL (Niveau de pression acoustique) peuvent être sélectionnées.
Circuit CUT
Le mode CUT entraîne une atténuation du niveau de graves de la E6.
Celle-ci est dès lors configurée pour fonctionner avec un E12X-SUB ou
un E15X-SUB en mode actif ou d'autres Sub-Bass d&b actifs.
Circuit HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k
Fig. 5: Correction de la réponse en
fréquence du circuit HFA
En mode HFA (High Frequency Attenuation - atténuation des hautes
fréquences), la réponse HF du système E6 baisse. Le HFA conduit à une
réponse en fréquence naturelle et équilibrée, en présence d'installations
d'écoute de proximité dans le champ proche ou d'applications
retardées.
L'atténuation des hautes fréquences (HFA) intervient graduellement à
1 kHz, atteignant environ -3 dB à 10 kHz. Cette baisse suit la diminution
des hautes fréquences, observée en écoutant un système à une certaine
distance, dans une salle ou un auditorium à réverbération moyenne.
