E6

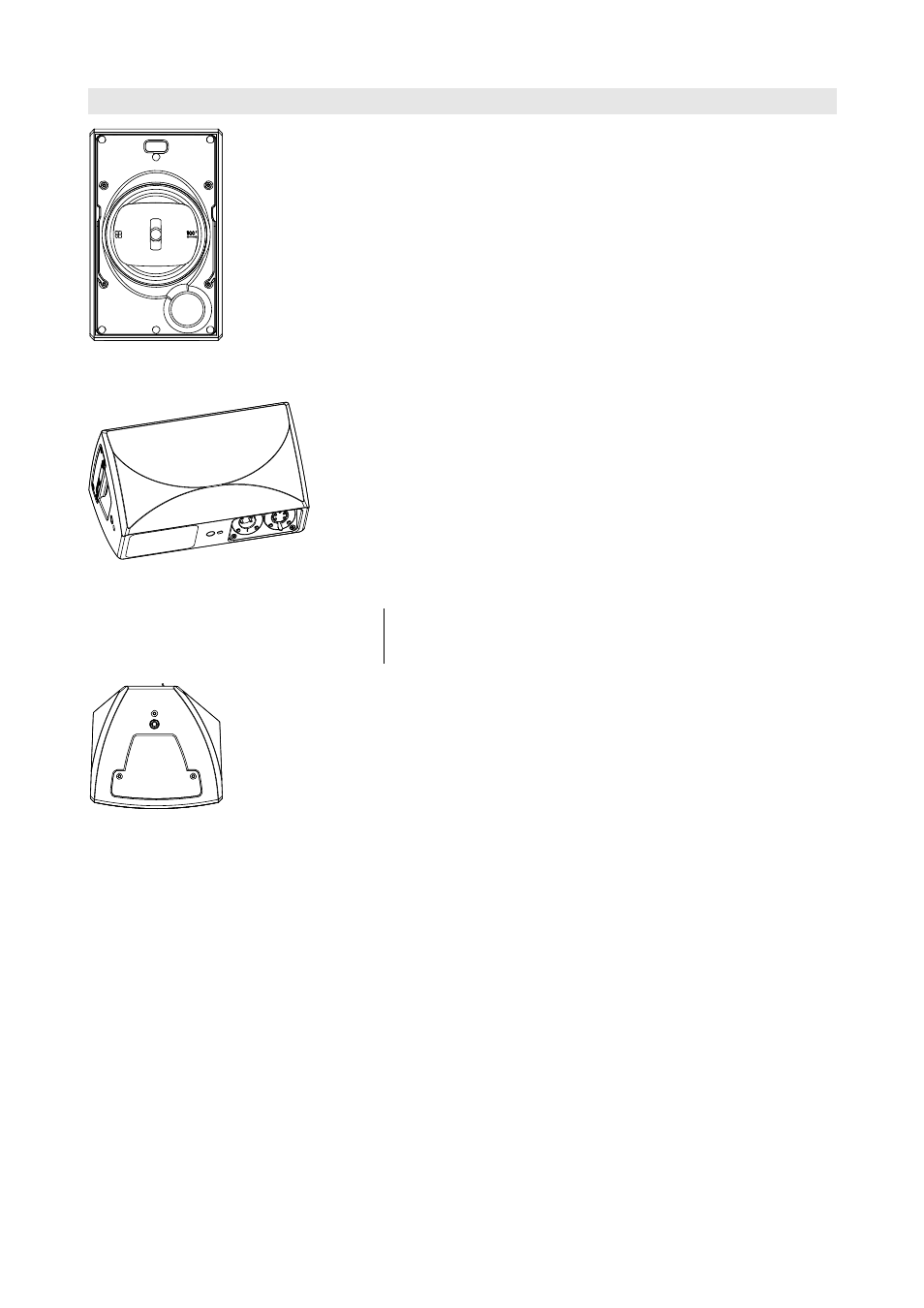

Fig. 1: Enceinte E6
Fig. 2: Configuration de E6 en retours de
scène
La E6 est une enceinte polyvalente haute performance, équipée d'un
haut-parleur coaxial 6.5” intégrant une gorge de sortie 1”, un aimant en
néodyme et un pavillon à directivité constante. Le pavillon dont les
caractéristiques de dispersion sont de 100° x 55° (horizontal x vertical),
se tourne facilement de 90°, sans l’aide d’outils, pour donner 55° x
100°.
Enceinte 2 voies, la E6 intègre un filtre passif. Sa réponse en fréquence
s'étend de 85 Hz à plus de 20 kHz.
Le boîtier de la E6, moulé par injection, est en polyamide et recouverte
d'une peinture de finition noire, résistante aux chocs et aux intempéries.
La forme multi-facette de la caisse autorise des utilisations verticale ou
horizontale ou comme retours de scène.
La face avant du baffle, revêtue d'un tissu perméable au son, est
protégée par une grille métallique rigide. Celle-ci peut, sans nécessiter
d'outils, être facilement retirée pour modifier l'orientation du pavillon.
L'enceinte est équipée d'une poignée et de quatre inserts filetés M8
servant à la fixation d'accessoires d'accrochage tels que le Z5377 E6
Flying bracket, le Z5378 E6 Horizontal bracket ou un câble de sécurité.
Pour permettre un usage de la E6 en retours de scène, le panneau des
connecteurs est positionné en retrait et incliné. Il doit se situer à droite
pour que l'enceinte soit correctement orientée.
ATTENTION !
Les baffles E6 ne doivent être alimentés que par des amplificateurs d&b
correctement configurés. Le cas échéant, leurs composants risquent
d'être endommagés.
Fig. 3: Versions SC/WR de la E6
face supérieure
Options de coffret de l'enceinte E6
La version couleur spéciale (SC) de l'enceinte existe dans toutes les
teintes du nuancier RAL. Elle ne comprend pas la poignée. L'espace
correspondant est recouvert par une plaque de la couleur de l'enceinte.
Le connecteur est de type NL4.
La version résistante aux intempéries (WR) est disponible exclusivement
en noir. Elle n'inclut pas non plus de poignée; elle est équipée d'un câble
d'entrée fixe (5 m, type H-07-RN-F 2 x 2.5 mm
2
/AWG 13).
