Connexions

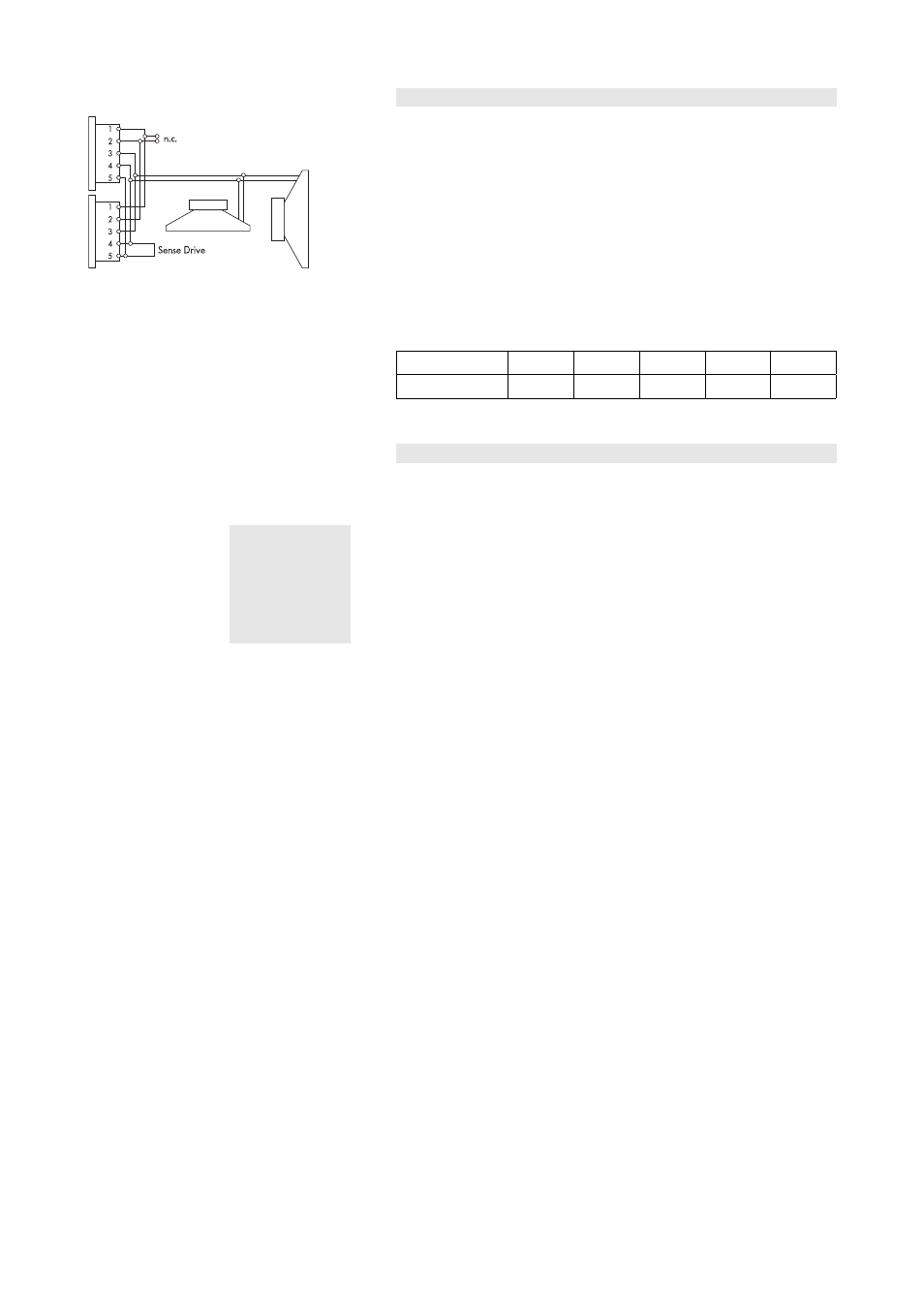

Fig. 2: Câblage des connecteurs
Le B4-SUB dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. Le B4-SUB occupe les points 3/4
et 5. Le point 5 est dédié à la technologie SenseDrive (celle-ci n'est
disponible qu'avec un amplificateur D12 et un câblage à 5 fils). Les
points 1/2 sont destinés à des enceintes large bande de Série E. La
prise mâle sert de prise d'entrée et la femelle permet une connexion
directe avec des baffles supplémentaires.
Le B4-SUB peut être équipé en connecteurs NL4 en option. Cependant,
leur recours rend indisponible la fonction SenseDrive du D12.
Les équivalences entre broches des connecteurs EP5 et NL4 figurent
dans le tableau ci-dessous.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Amplification avec D6 ou D12
Sélectionner le preset B4-SUB.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/SUB".
IMPORTANT ! Le réglage B4-SUB permet d'amplifier jusqu'à deux B4-SUB sur les
canaux respectifs de D12 ou D6.
La technologie SenseDrive nécessite, pour être appliquée au Sub-Bass,
des connecteurs EP5 et des câbles à 5 conducteurs. En mode “Mix TOP/
SUB”, le Sub-Bass doit être alimenté par le connecteur de sortie B du
D12.
Circuit 100 Hz
En mode circuit 100 Hz, la fréquence d'utilisation haute du système est
réduite de 150 Hz à 100 Hz. Cette configuration est utile en présence
de B4-SUB actifs, destinés à compléter des enceintes de Série-E large
bande comme dans un système multidiffusion. Le mode 100 Hz permet
également de compenser des niveaux de coupling proches entre un
B4-SUB et des enceintes de Série-E en mode CUT. Avec des enceintes
de Série-T, il est recommandé d'utiliser le mode standard.
