B4-SUB
Le B4-SUB est un Sub-Bass cardioïde haute performance compact
prévu pour être utilisé avec les enceintes d&b de Série-E et Série-T.
Le coffret du B4-SUB intègre deux haut-parleurs néodyme à longue
excursion, selon une configuration cardioïde: un haut-parleur 15“, dans
un caisson bass-reflex, monté en face avant du Sub-Bass et un haut-
parleur de 12”, dans un caisson résonateur à deux chambres, orienté
vers l'arrière. Le modèle de dispersion cardiode ainsi obtenu ne
nécessite qu'un seul canal d'amplificateur.
Sa réponse en fréquence s'étend de 40 Hz à 150/100 kHz.
Son coffret est construit à l'aide de contreplaqué marine et revêtu d'une
peinture de finition noire, résistante aux chocs et aux intempéries. Sa
face avant est recouverte d'une mousse acoustiquement perméable et
protégée par une grille métallique rigide. En haut et en bas de sa
façade, la caisse est dotée de cliquets destinés à l'accrochage d'un
capot optionnel pour le transport E7922. Le B4-SUB est également
équipé de deux poignées et comporte sur sa face arrière deux
connecteurs EP5 ou NL4 ainsi que quatre roulettes très résistantes.
Enfin, il est pourvu, en partie supérieure, d'un insert fileté prévu pour
accepter le pied d'enceinte d&b Z5013, destiné au déploiement de
baffles d&b de Série-E et Série-T.
Deux patins en plastique assurent la stabilité du Sub-Bass au sol et
protègent sa partie inférieure des rayures. Deux empreintes
correspondantes sur la face supérieure de chaque coffret préviennent
tout risque de glissement ou de chute en cas d'empilement de B4-SUB.
ATTENTION : Les Sub-Bass B4-SUB ne doivent être alimentés que par des
amplificateurs d&b correctement configurés. Le cas échéant, leurs
composants risquent d'être endommagés.

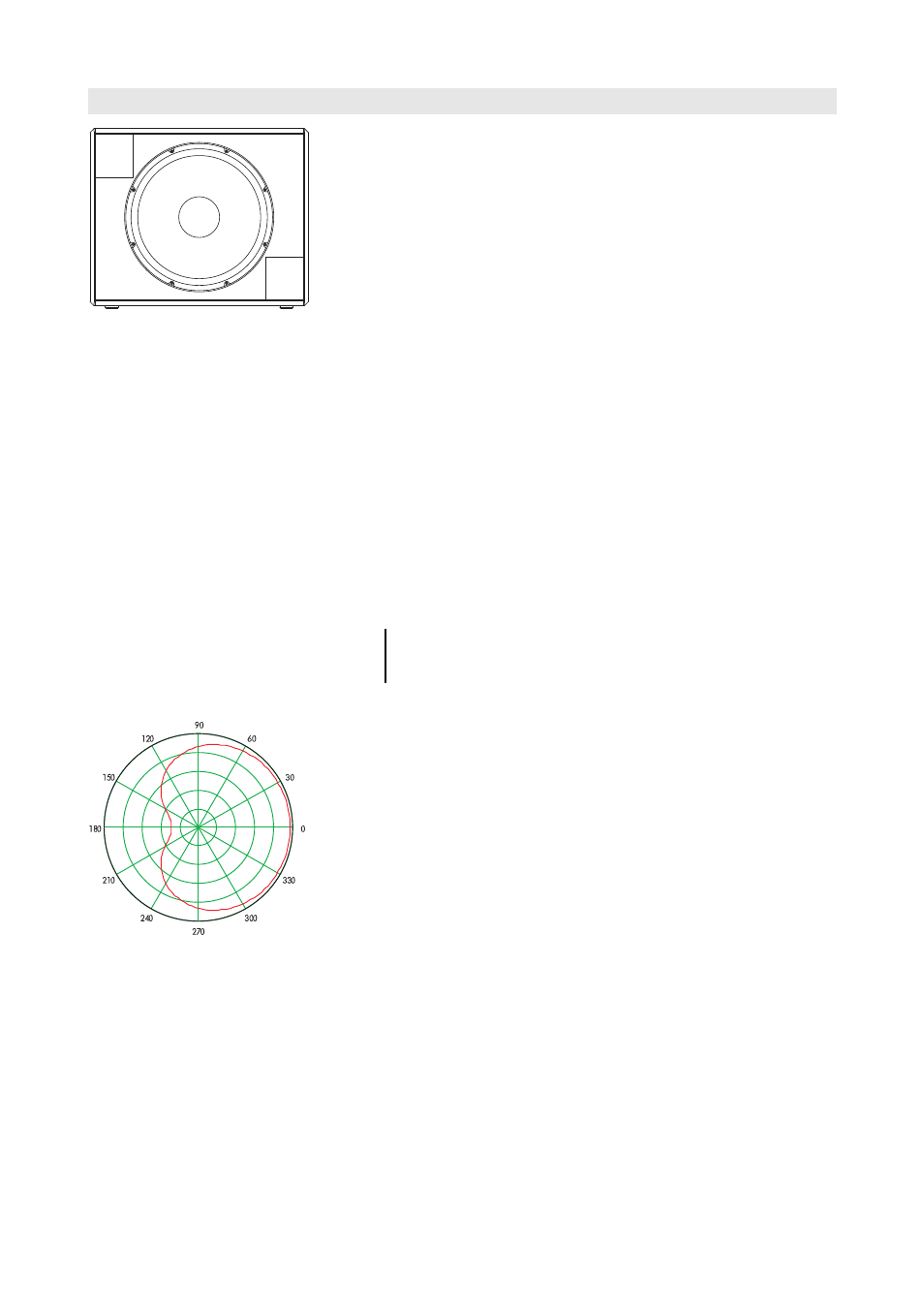

Fig. 1: Modèle de dispersion cardioïde
Dispersion cardioïde
La dispersion cardioïde réduit considérablement l'énergie indésirable
derrière le système diminuant par la même le champ réverbérant dans
les basses fréquences, procurant ainsi une meilleure fidélité dans la
reproduction des basses fréquences. Le Sub-Bass B4-SUB peut être
utilisé seul ou empilé un sur l'autre en gardant au minimum une distance
de 60 cm (2 pieds) entre 2 coffrets adjacent ou entre le coffret et le mur
de coté. Lorsqu'utilisé devant un mur, la distance minimum requise entre
l'arrière du coffret et le mur est assuré par les roues du B4-SUB.
Options de coffret de l'enceinte B4-SUB
La version spéciale couleur (SC) de l'enceinte existe dans toutes les
teintes du nuancier RAL. Le connecteur est de type NL4.
