Sur la Figure 82 nous pouvons observer que, dans les périodes où l’insolation
est minimale, la consommation de l’utilisateur est obtenue du réseau électrique,
en revanche, c’est l’inverseur qui fournit l’énergie dans les périodes où
l’insolation est maximale.

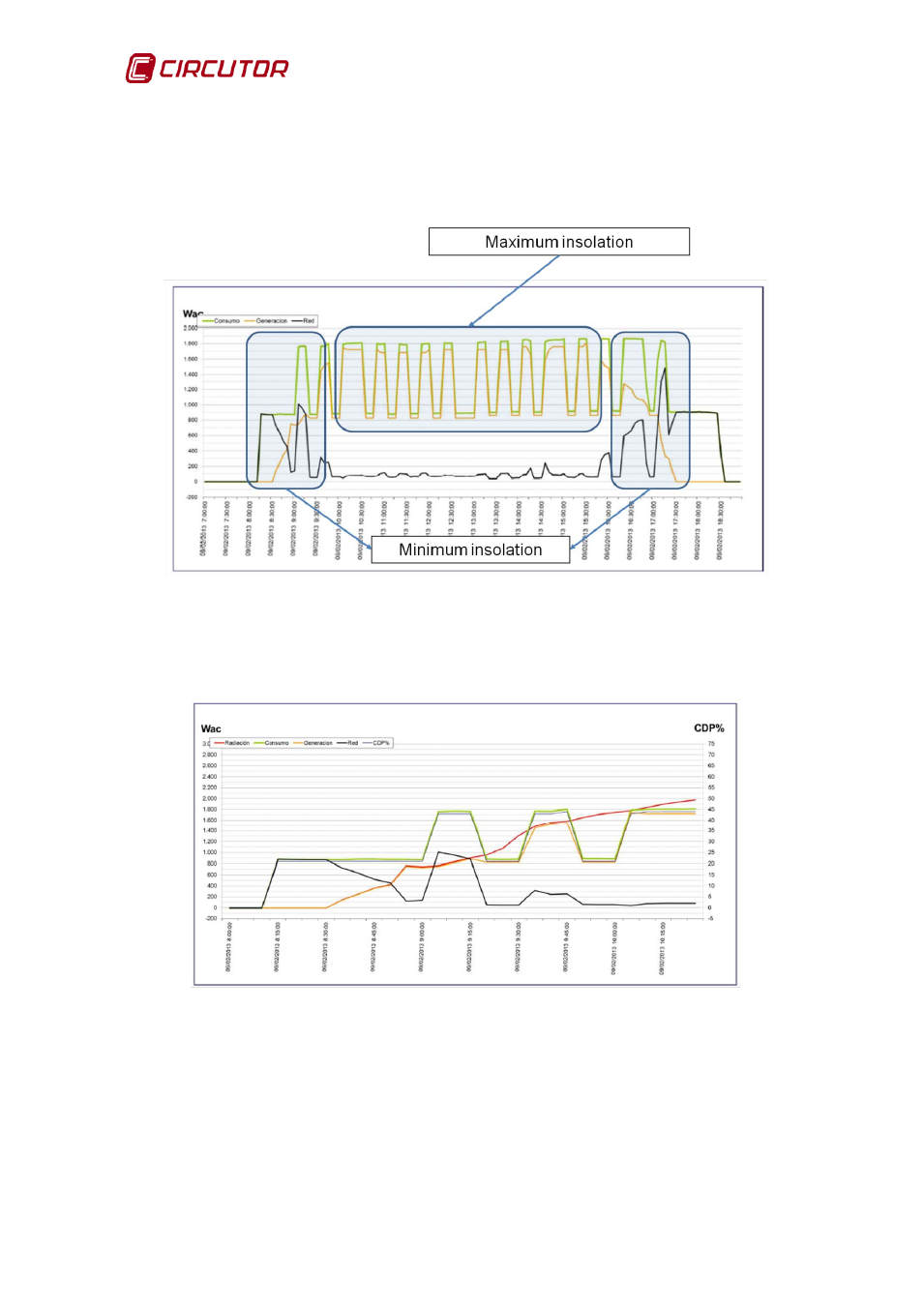

Figure 82 : Graphique de fonctionnement du CDP en fonction de l’insolation
Sur la Figure 83 , nous pouvons voir un détail de la précédente sur laquelle on
apprécie que, au fur et à mesure que l’insolation augmente (courbe de couleur
rouge), la consommation sur le réseau électrique diminue (courbe de couleur
noire) et l’énergie générée par l’inverseur augmente.
Figure 83 : Détail du fonctionnement du CDP
Lorsque le CDP est configuré pour travailler en mode triphasé et il existe un
problème avec les CVM minis extérieurs ou bien ceux-ci n’ont pas été
connectés, sur le site web, des tirets apparaissent dans l’indication de puissance
correspondante.
