CDP
Manuel d'instructions 11
3.5.- SCHÉMAS DE CONNECTIQUE
Tableau 3 : Équivalences entre la connexion monophasée et triphasée
Équivalence de la connexion monophasée et triphasée
Connexion Connexion monophasée Connexion triphasée
VL1 – IL1 Consommation de l’utilisateur Consommation de la phase 1
VL2 – IL2 Consommation du réseau
électrique
Consommation de la phase 2
VL3 – IL3 Puissance injectée par l’inverseur Consommation de la phase 3
3.5.1. ALIMENTATION AUXILIAIRE
L’équipement dispose de bornes pour l’alimenter avec une tension alternative
(17-18) ou bien avec une continue (19-20) :
Alimentation en alternative Alimentation en continu

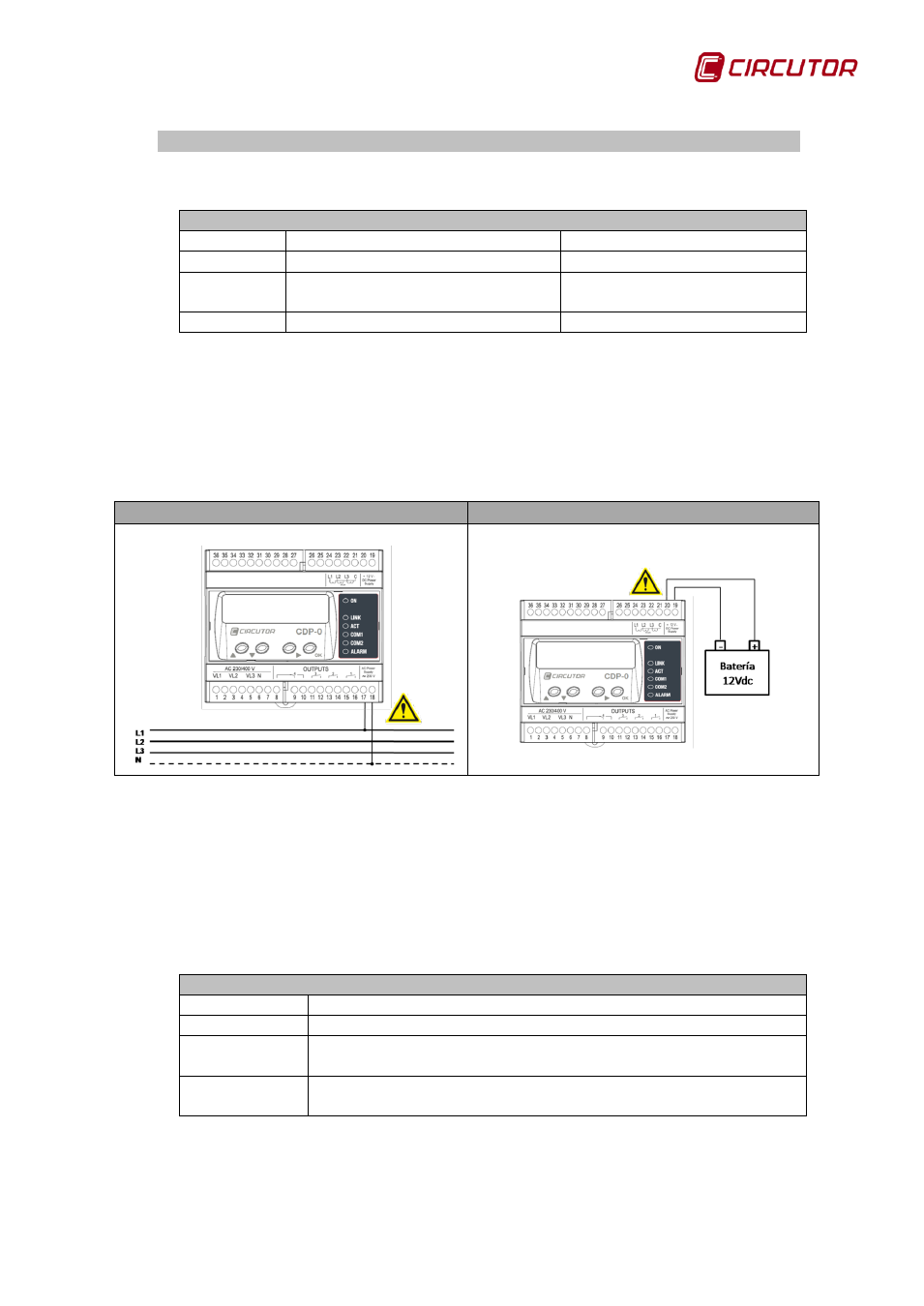

Figure 3 : Connexion de l’alimentation en alternative et en continue
3.5.2. CONNECTIQUE DES COMMUNICATIONS
Le CDP dispose de trois canaux de communications que nous dénommons R1,
R2 et R3.
Tableau 4 : Description des canaux de communications
Description des canaux de communications
Canal Description du canal
R1 Canal de communications Ethernet
R2
Canal de communications avec l’inverseur :
RS422/RS485/RS232
R3
Canal de communications avec les éléments de mesure
externes : RS485
