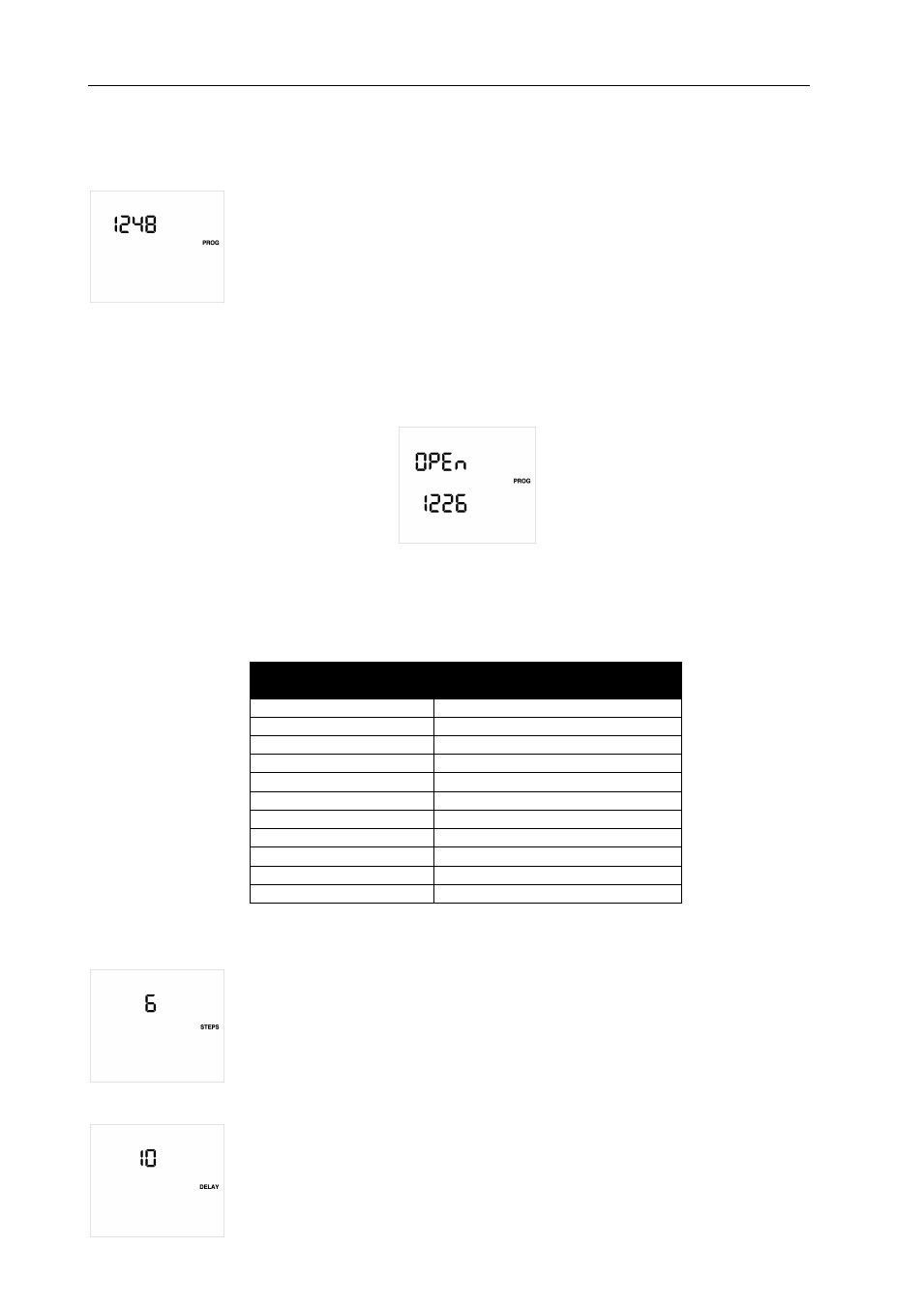

Écran de Configuration du Programme (PC6, TypeC2) :
Les équipements de condensateurs sont formés par des échelons avec différentes puissances, en prenant
comme puissance de base (valeur 1) celle de l’échelon avec moins puissance. Les puissances des autres
échelons sont données par rapport au premier. Ainsi donc, nous aurions comme programmes possibles :
Programme 1 :1 :1… Tous les échelons ont une puissance égale à celle du premier
Programme 1 :2 :2… À partir du 2 ème échelon, tous les condensateurs ont une
puissance qui double la 1ère.
Programme 1:2:4… le 2 ème échelon a une puissance double, et les suivants
quadruple, de celle de la première étape.
L’équipement permet de configurer sous une forme simple un des 10 programmes
considérés standard, qui sont :
1:1:1:1, 1:2:2:2, 1:2:4:4, 1:2:4:8, 1:1:2:2, 1:1:2:4, 1:2:2:4, 1:2:3:3, 1:2:3:4, 1:2:3:6.
Il permet également de configurer un programme ouvert entre 1:1:1:1 et 1:9:9:9 pour les cas spéciaux.
Pour ce faire, il sélectionner l’option OPEn et, dans ce cas, une deuxième ligne à éditer apparaît :
Par défaut, l’appareil est configuré avec 1:1:1:1
Tableau 5-4.- Programmes disponibles dans les Computer Smart-
Indication Écran Relation de Puissances des
Échelons de C
1111 1:1:1:1:1….
1222 1:2:2:2:2….
1244 1:2:4.4:4….
1248 1:2:4:8:8….
1122 1:1:2:2:2….
1124 1:1:2:4:4….
1224 1:2:2:4:4….
1233 1:2:3:3:3….
1234 1:2:3:4:4….
1236 1:2:3:6:6….
OPEn 1:1:1:1:1…. jusqu’à 1:9:9:9:9….
Écran de Configuration du Nombre des Échelons (PC7, TypeC2) :
Cet écran permet de configurer le nombre de sorties de relais qu’aura le régulateur.
Selon le modèle Computer Smart 6 ou Smart 12, nous pouvons configurer jusqu’à 6 ou
jusqu’à 12 sorties.
Écran de Configuration du Temps de Retard de connexion (Tc) et reconnexion (Tr) (PC8, TypeC2) :
Ce paramètre établit les temps d’action de l’appareil en secondes. La valeur de
réglage, Tc, établit le retard pour connecter ou pour déconnecter les échelons
successifs. Il règle également le temps entre la déconnexion d’un échelon et la
reconnexion de ce même Tr (Tr est toujours 5 fois Tc). L’appareil permet de régler Tc
dans le rang de 4 secondes à 1000 secondes et le temps de reconnexion des
