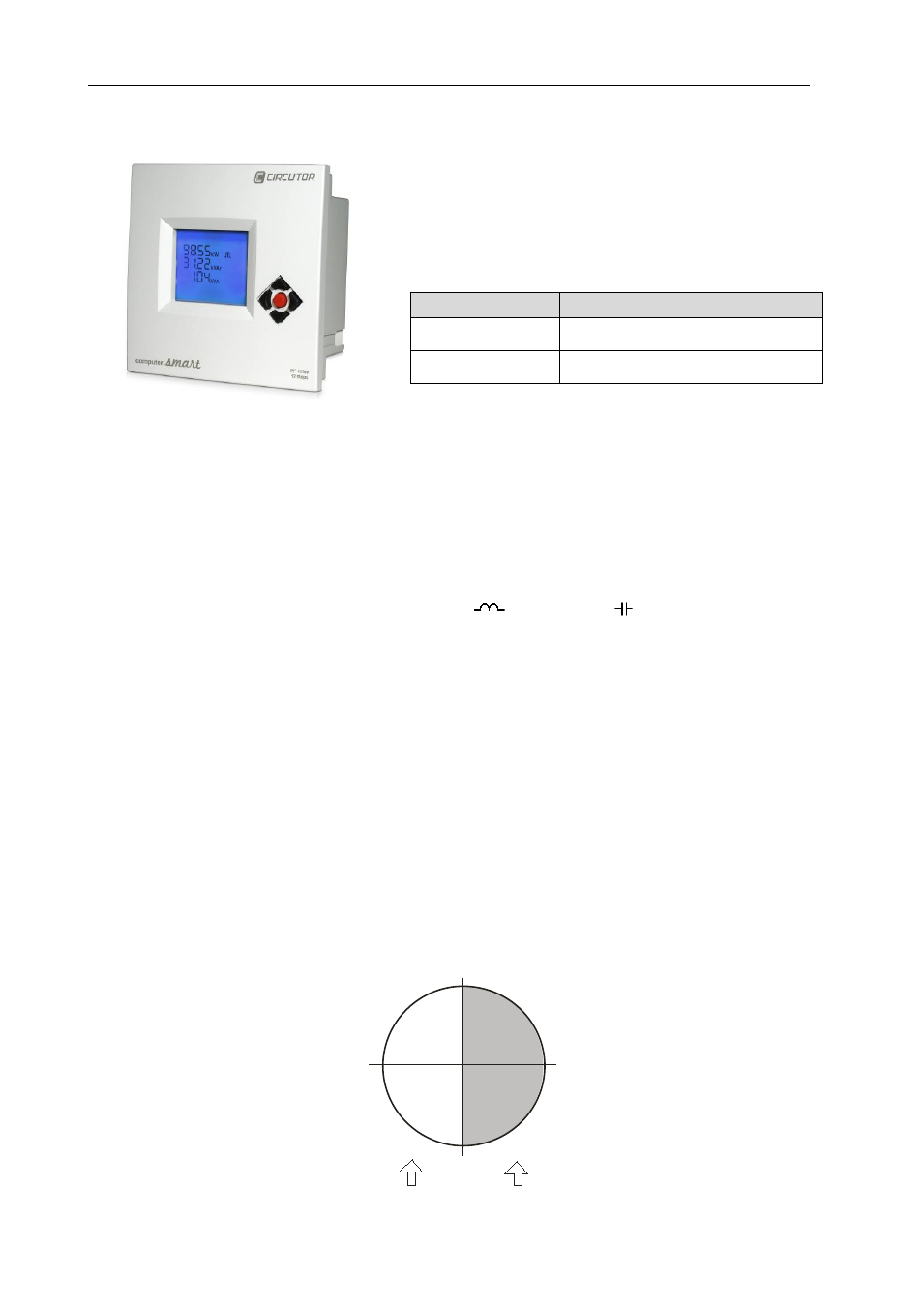

3 CARACTERISTIQUES GENERALES
Les régulateurs d’énergie réactive Computer Smart 6 /
Smart 12 mesurent le cos φ de réseau et règlent la
connexion et la déconnexion des condensateurs pour le
corriger. Les modèles Computer Smart 6 et Smart 12, se
différentient entre eux par le nombre de sorties de relais
capables de contrôler
Type Nbre maximum de sorties
Computer Smart 6 6 sorties de relais, plus un relais
d’alarme
Computer Smart 12 12 sorties de relais, plus un relais
d’alarme
Entre les prestations les plus importantes de cette série de régulateurs, il faut souligner les suivantes :
- Circuits d’alimentation et de mesure de tension sur les entrées mêmes.
- Différents modèles pour différentes tensions (110, 230, 400 et 480 V c.a.).
- Possibilité d’emploi à des fréquences de 50 ou 60 Hz indifféremment.
- Facile fixation sans besoin d’utiliser des outils.
- Taille selon DIN 43 700 (façade de 144 x 144 mm).
- Contrôle sur quatre quadrants (voir fig.3.1), avec indication des échelons connectés, indication de
cos φ, type de puissance réactive (inductive
ou capacitive ), et indication si l’installation
importe ou exporte (icône EXPORT) de l’énergie.
- Écran LCD avec 15 chiffres à sept segments disposés sur 4 lignes plus 55 icônes pour signaliser
différentes conditions de fonctionnement.
- Fonction d’analyseur de réseau avec mesure d’une multitude de paramètres du système.
- Mesure de courant de fuites avec alarme associée, déconnexion des condensateurs et recherche
et annulation de condensateur défectueux.
- Configuration simple, avec seulement 5 touches avec la fonction de Plug&Play et sans besoin de
déconnecter l’alimentation.
- Grande variété de programmes du 1:1:1:1 au 1:9:9:9. Ceci permet de fractionner la puissance
totale jusqu’à 46 étapes sur le Smart 6, et 100 étapes sur le Smart 12.
- Système FCP qui minimise le nombre de connexions et de déconnexions des condensateurs.
- Communications RS-485 (protocole Modbus), pour superviser et visualiser les différents
paramètres du régulateur. Le logiciel SCADA Power Studio permet de visualiser et de configurer ces
paramètres.
- Mesure et compensation sur 4 quadrants :
0º
90º
180º
-90º
Potencia Consumida Potencia Generada
Inductivo
KW +
kVAr +
Cos + ϕ
Capacitivo
KW -
kVAr -
Cos - ϕ
Capacitivo
KW +
kVAr -
Cos + ϕ
Inductivo
KW -
kVAr +
Cos - ϕ
