-------------- ANALYSEUR DE RÉSEAUX C-80 ----------- Page n º 8

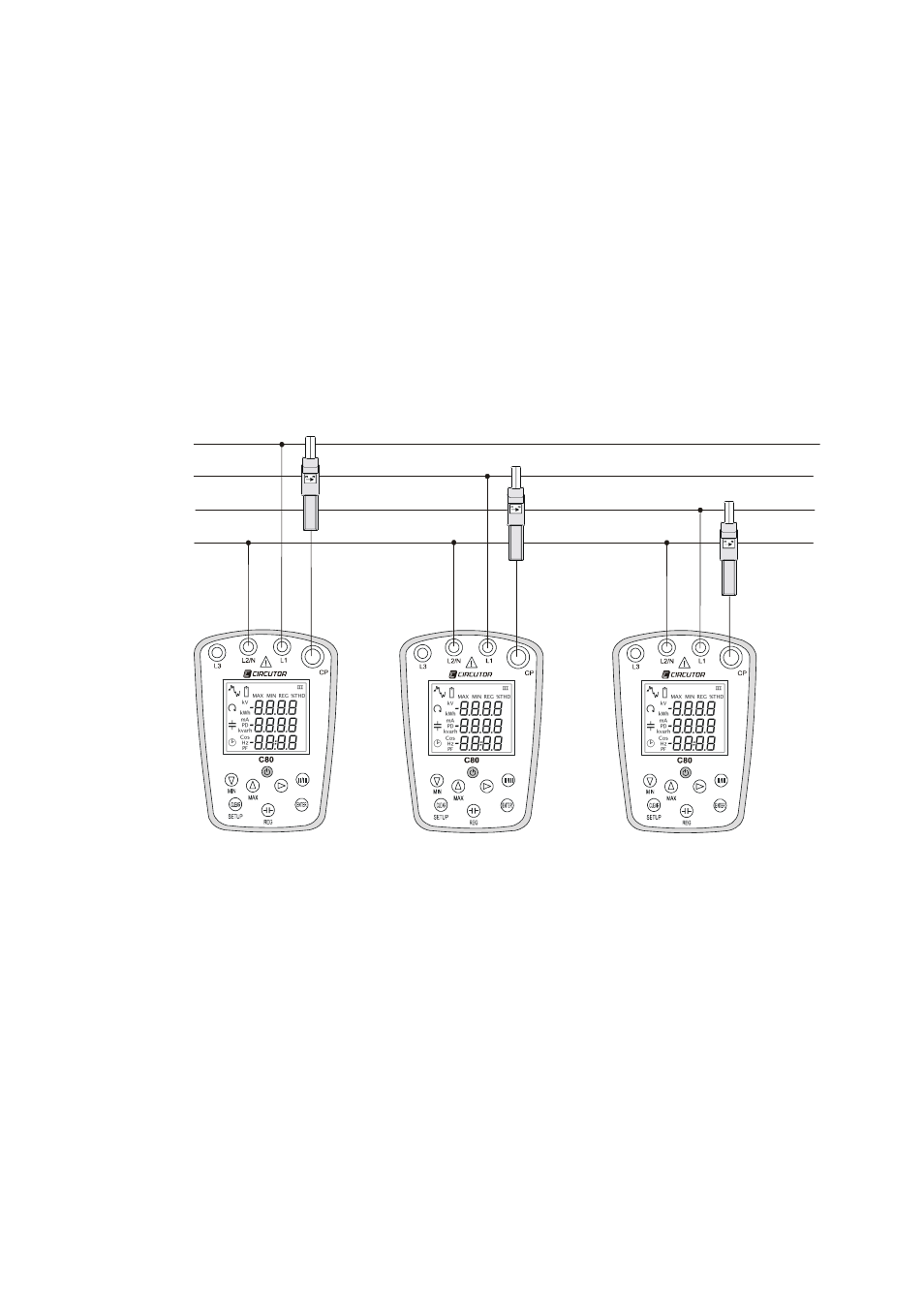

- Connexion système triphasé déséquilibré avec neutre :
Avec le C-80 nous pouvons réaliser les mesurages d'un système triphasé
déséquilibré avec neutre. Pour réaliser ceci, il faudra faire les mesurages sur chacune des
trois phases, séparément, comme si nous mesurions un système monophasé :
1. V1-N / I1
2. V2-N / I2
3. V3-N / I3
Le C-80 mesurera les valeurs par phase. Si nous souhaitons connaître la puissance
(W ou var) totale, nous devrons additionner les puissances mesurées P1 + P2 + P3.
Une autre possibilité que nous avons avec cette connexion est de pouvoir compenser
le kvar(L) d'un système déséquilibré avec neutre. Pour réaliser ceci, nous devons savoir
quelle phase a le plus de charge inductive et la multiplier par trois pour obtenir la valeur
appropriée de la batterie de condensateurs.
N
L2
L3
L1
P1 P2 P3
REMARQUE: Il n'est pas possible de réaliser des mesurages dans un système
triphasé déséquilibré sans neutre.
