------------- ANALYSEUR DE RÉSEAUX C-80 ---------- Page n º 7

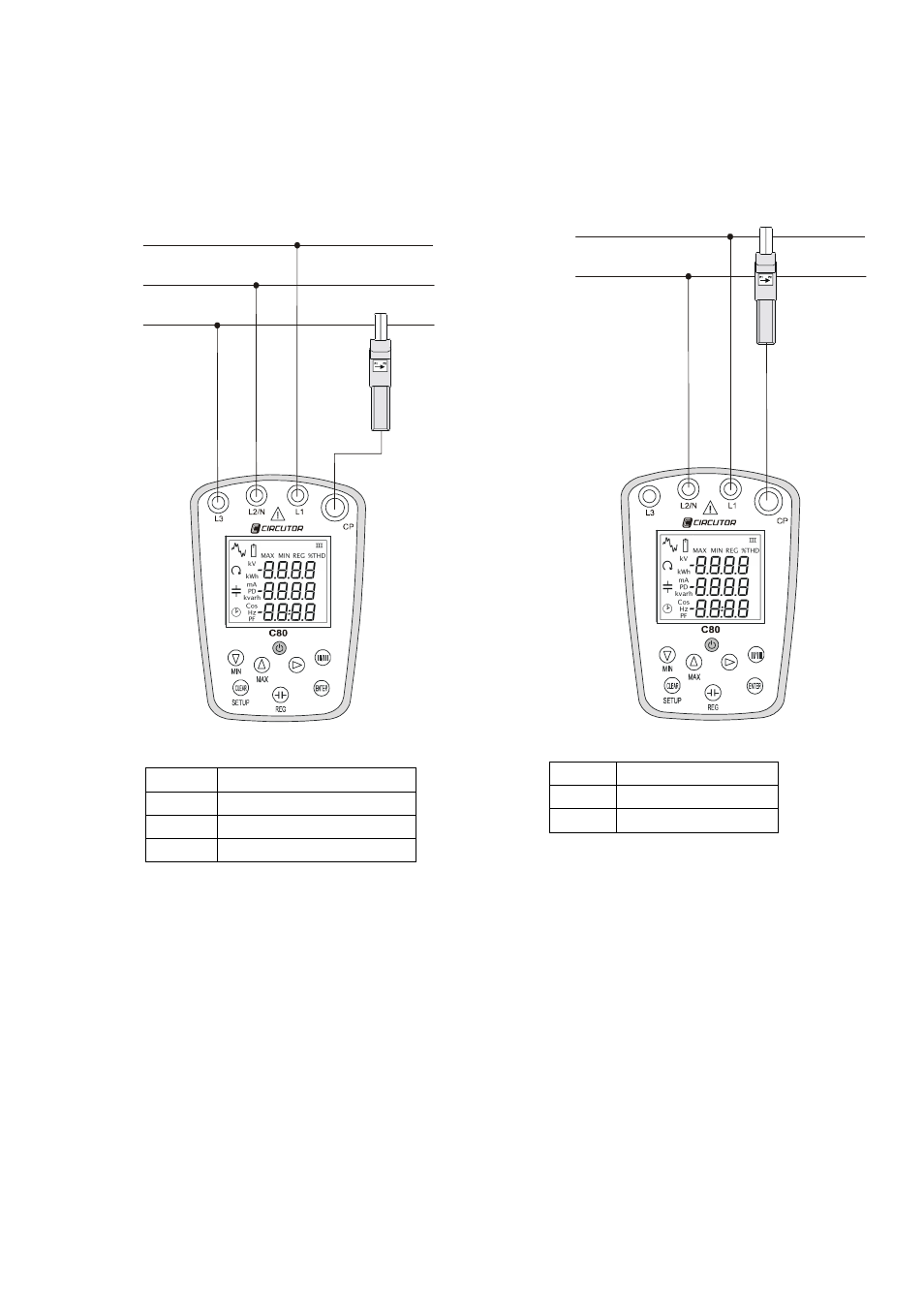

b) Schémas de connexion
- Connexion système triphasé
équilibré :
L2
L1
L3
- Connexion système monophasé :
N
L1
REMARQUE : La connexion des bornes L1 et L2 de tension réalisent la mesure. La borne
L3 connectée à la ligne 3 nous sert à vérifier le sens de rotation des phases
(1
→
2
→
3).
Si les phases sont mal connectées, le C-80 affiche sur le display la phrase
de Sens de Rotation. (Voir paragraphe 3.5 Présentation de données sur le
display).
L1 Tension Ligne 1
L2/N Tension Ligne 2
L3 Tension Ligne 3
CP Pince de courant
L1 Tension ligne
L2/N Neutre
CP Pince de courant
