----- Appareil de mesure CVM-96 -------- --- Page Nº 8

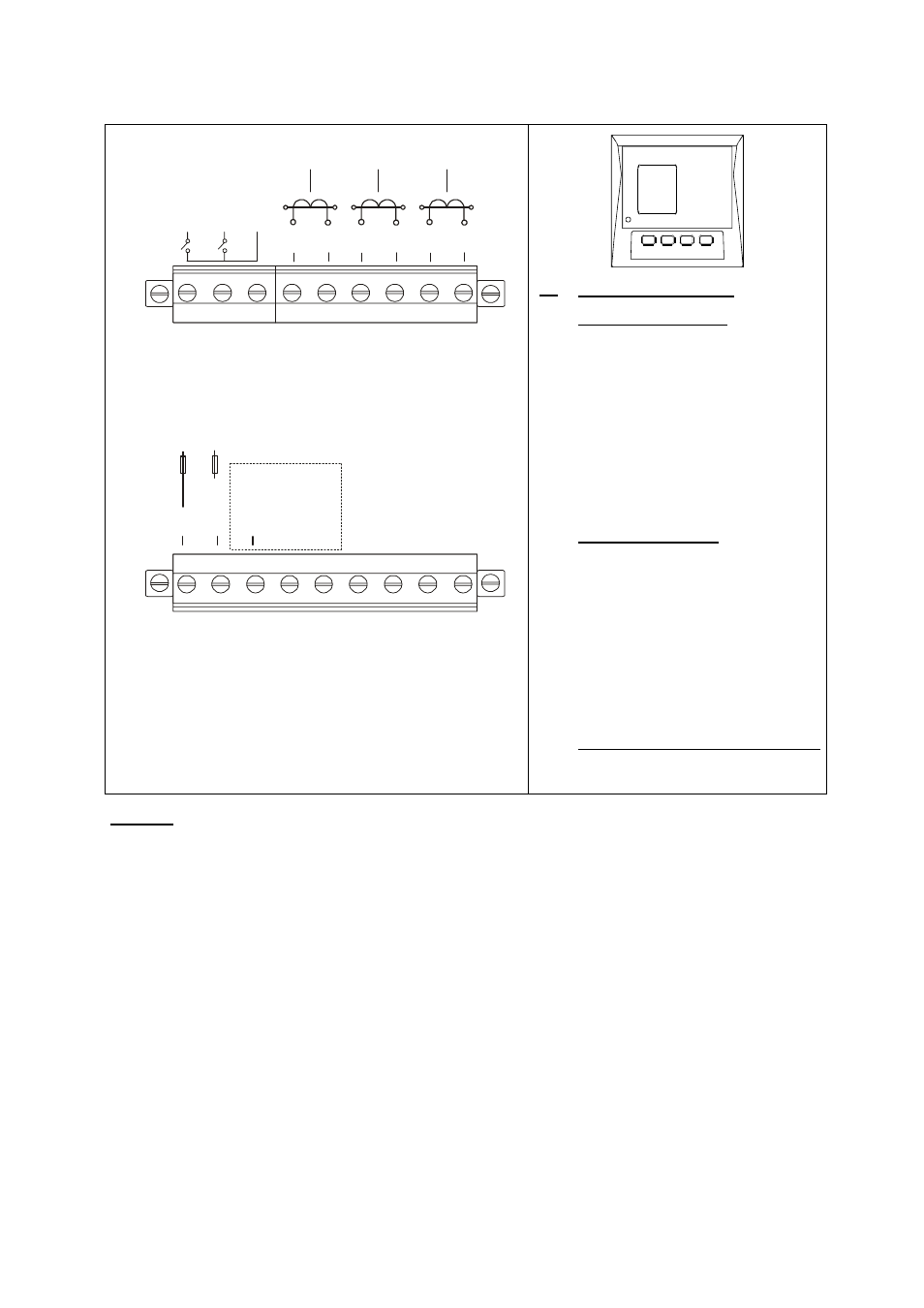

3.3.- Liste des bornes du CVM-96 (RS-232) (voir étiquette partie arrière)
Nº
10
11
12
13
14
15
16
17
18
1
2
3
4
5
6
7
8
9
1
2
Description bornes
Réglette supérieure
Sortie Relais RL1
Sortie Relais RL2
Commun relais
Entrée courant AL3 – S2
Entrée courant AL3 – S1
Entrée courant AL2 – S2
Entrée courant AL2 – S1
Entrée courant AL1 – S2
Entrée courant AL1 – S1
Réglette inférieure
*Entrée tension aliment. 0 V
*Entrée tension 230 V c.a.
RS-232 (Tx)
RS-232 (Rx)
RS-232 ( GND )
Mesure Neutre
Mesure VL3
Mesure VL2
Mesure VL1
*Réglette inférieure (Mod. SDC)
Tension alimentation. + c.c.
Tension alimentation -- c.c..
NOTE :
À l’intérieur, les bornes 13, 15, 17 sont raccordées à la borne 6 (Neutre).
Les entrées de courants .. / 5 A sont isolées dans le modèle ITF.
S2 S1 S2 S1 S2 S1
10 11 12 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9
L3
S2
S1
RELE ALARMA
RL2 COM
RL1
S2
S1
L2
S2
S1
L1
23
0
V
0
N VL3 VL2 VL1
RS-232
(Tx) (Rx) GND
RELAIS ALARME
