----- Appareil de mesure CVM-96 -------- --- Page Nº 7

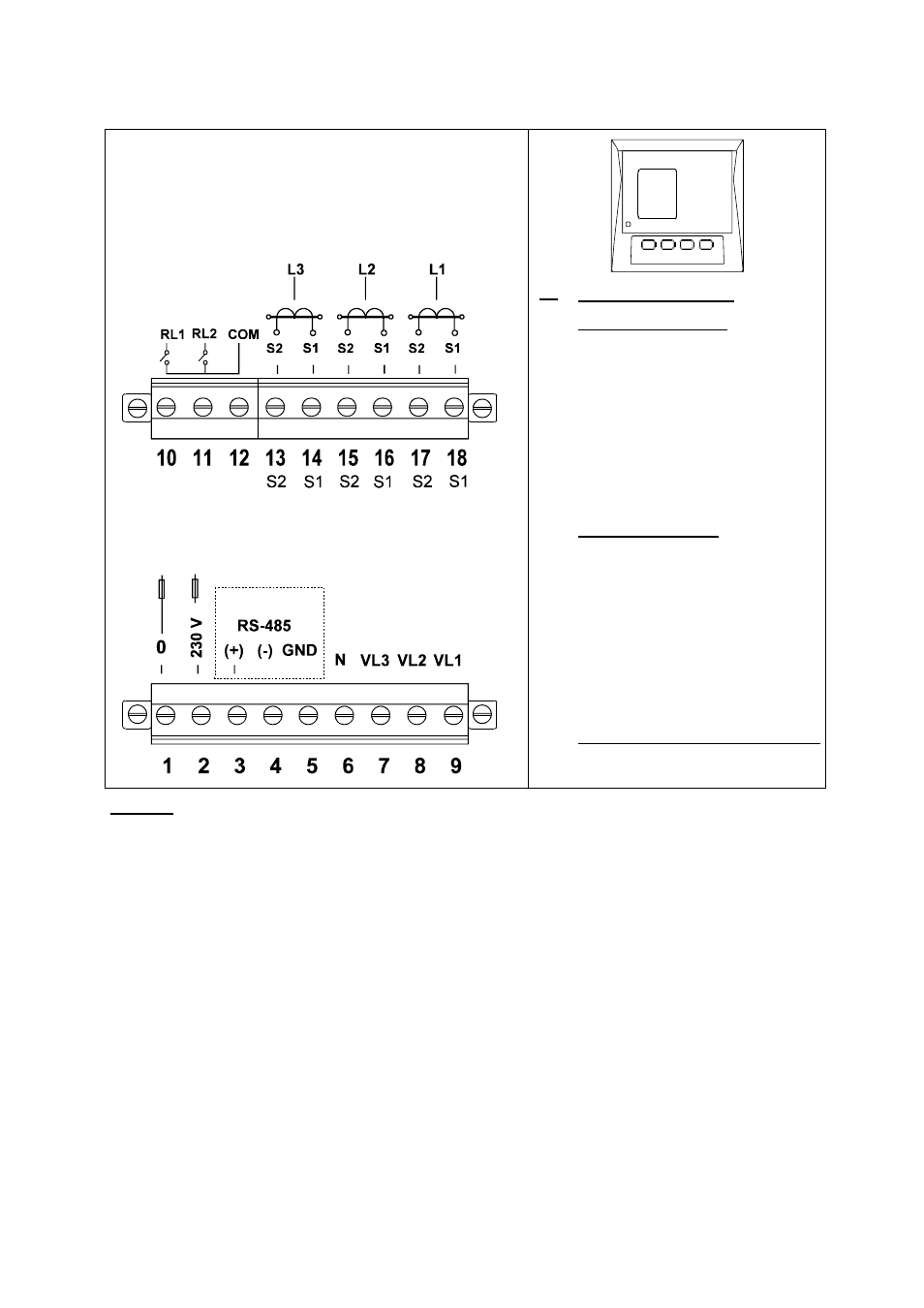

3.2.- Liste des bornes du CVM-96 (RS-485) (voir étiquette partie arrière)
Nº
10
11
12
13
14
15
16
17
18
1
2
3
4
5
6
7
8
9
1
2
Description bornes
Réglette supérieure
Sortie Relais RL1
Sortie Relais RL2
Commun relais
Entrée courant AL3 – S2
Entrée courant AL3 - S1
Entrée courant AL2 - S2
Entrée courant AL2 - S1
Entrée courant AL1 - S2
Entrée courant AL1 - S1
Réglette inférieure
*Entrée tension aliment. 0 V
*Entrée tension 230 V c.a.
RS-485 ( + )
RS-485 ( - )
RS-485 ( GND )
Mesure Neutre
Mesure VL3
Mesure VL2
Mesure VL1
*Réglette inférieure (Mod. SDC)
Tension alimentation + c.c.
Tension alimentation -- c.c.
NOTE :
À l’intérieur, les bornes 13, 15, 17 sont raccordées à la borne 6 (Neutre).
Les entrées de courants .. / 5 A sont isolées dans le modèle ITF.
RELAIS ALARME
